Second attachment (2010):
because I still receive emails asking for the delivery of the microstrip printed
circuit boards. I would like to point out that I am not able to supply you with
these plates. The situation is even more complicated ...
The problem is that the right laminate is not available to produce the boards.
Back then, when I wrote the article, I didn't know it, I just put the name of
the right material in the "addendum" (see above), but it was too late and
apparently few noticed it.
When I was doing the antennas, just printed circuit board manufacturer ARLON
went bankrupt. It produced a number of interesting materials, similar to the
better known ROGERS, but the laws of capitalist business are relentless. The
bankruptcy trustee sold ARLON stock below the price, and so the boards got to
the laminate producers in OK. AD450 was used around the world for about half a
year to produce everything possible as a regular and cheap Chinese FR4 laminate.
However, with the FR4 similar to AD450, only the dielectric constant epsilon R
is 4.5 ± 0.01, while FR4 is between 4.3 and 5.5. Another problem is loss - AD450
has a delta tangent value of the order of magnitude lower than FR4.

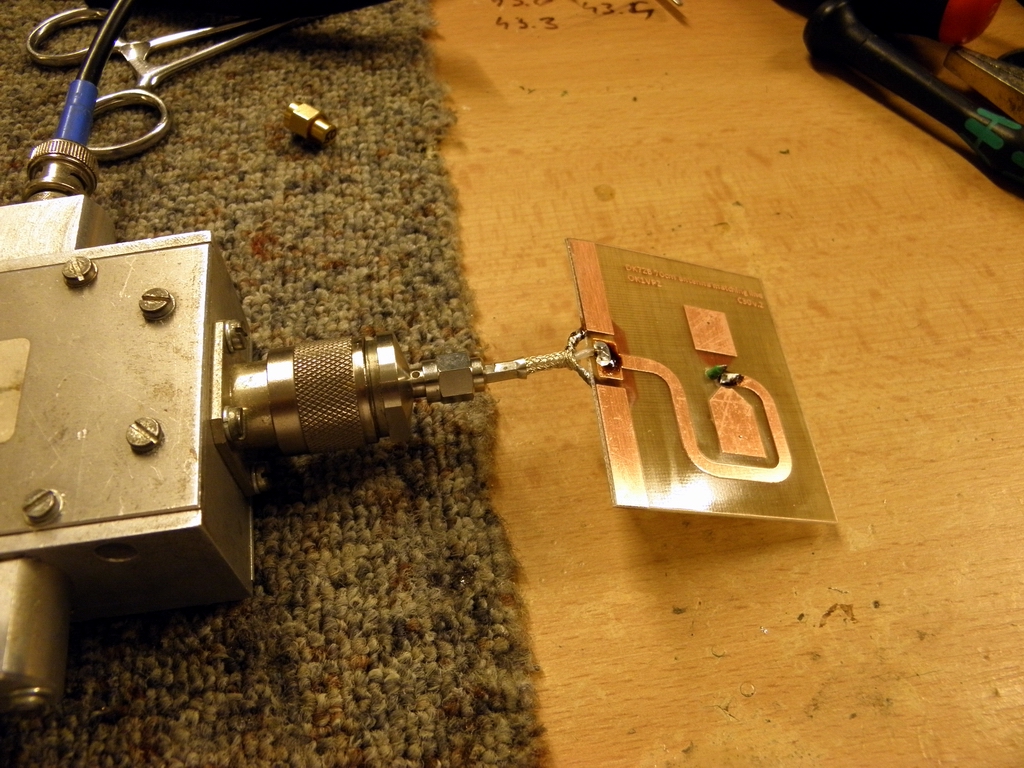

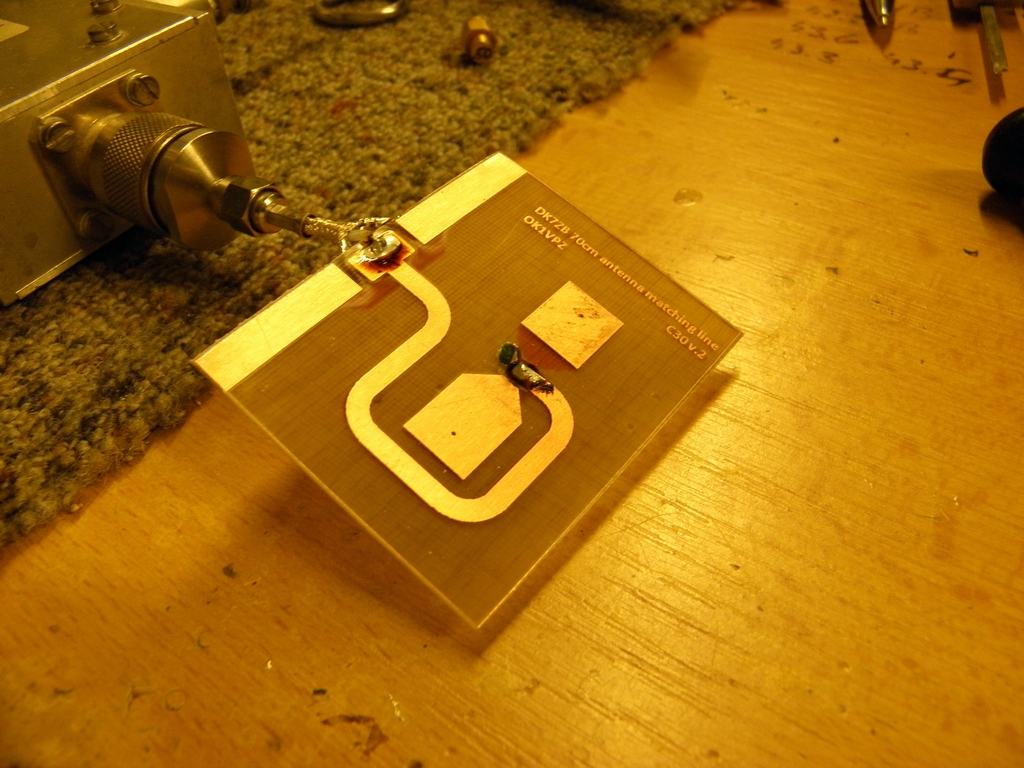

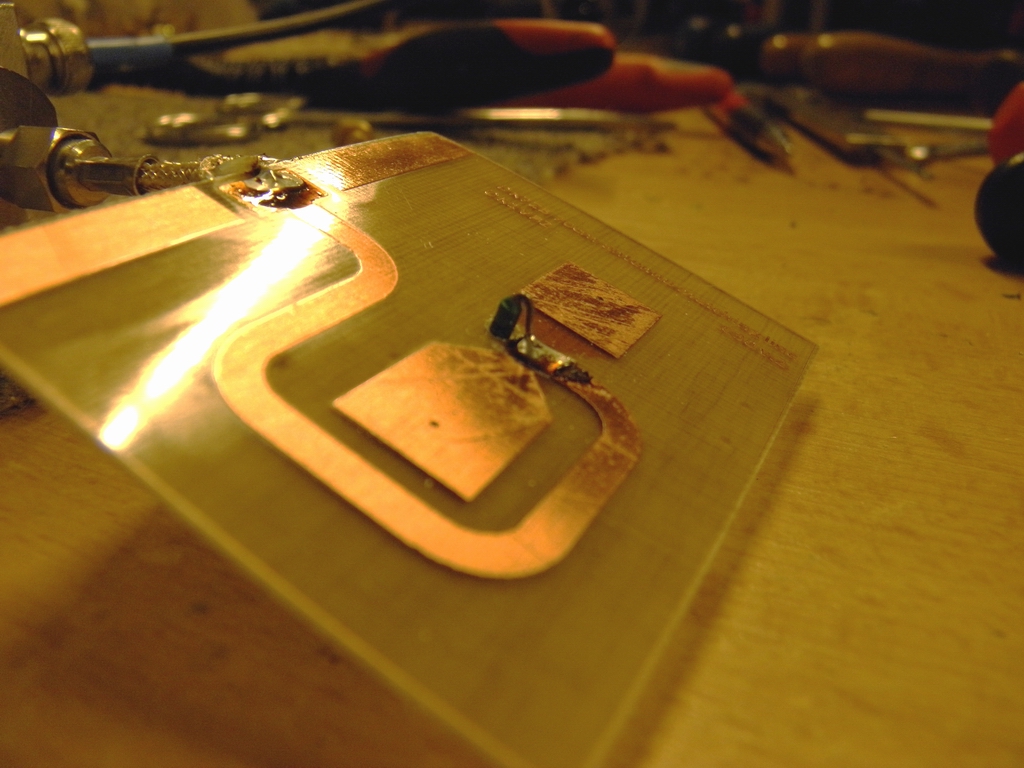

So: I designed the circuit on a board with epsilon R = 4.5, they made it and
sent it as FR4. It worked beautifully - see description. I had about 50 extra
PCBs, so I gave it to other amateurs. But once I ran out of the records. So I
had a new one - of course on FR4 - and it suddenly didn't work. So I checked
what's behind - and got the information a few lines higher. Finally, ARLON
bought ROGERS (the one in China) and started to offer AD450 laminate as well as:
https://www.rfglobalnet.com/doc/rf-microwave-laminate-ad450-0001 but of
course no longer at FR4 prices ... so I'm sorry . I don't have those printed
circuits and I can't make them. But you can get it done by someone if they also
offer printed circuit boards on AD450. For example,
https://www.pcbsino.com/index.htm
I came back to earth constructively, and I made the adjustments to those
antennas from a 35 ohm teflon coax. Can withstand about 400W max. Can be bought
here
https://www.rf-microwave.com/en/home/ but now (due to Coronavirus)
they do not work. See RG141 with 35 ohm impedance:
https://www.rf-microwave.com/en/qaxial/rg141-35/non-magnetic-flexible-coaxial-cable/rg141-35/

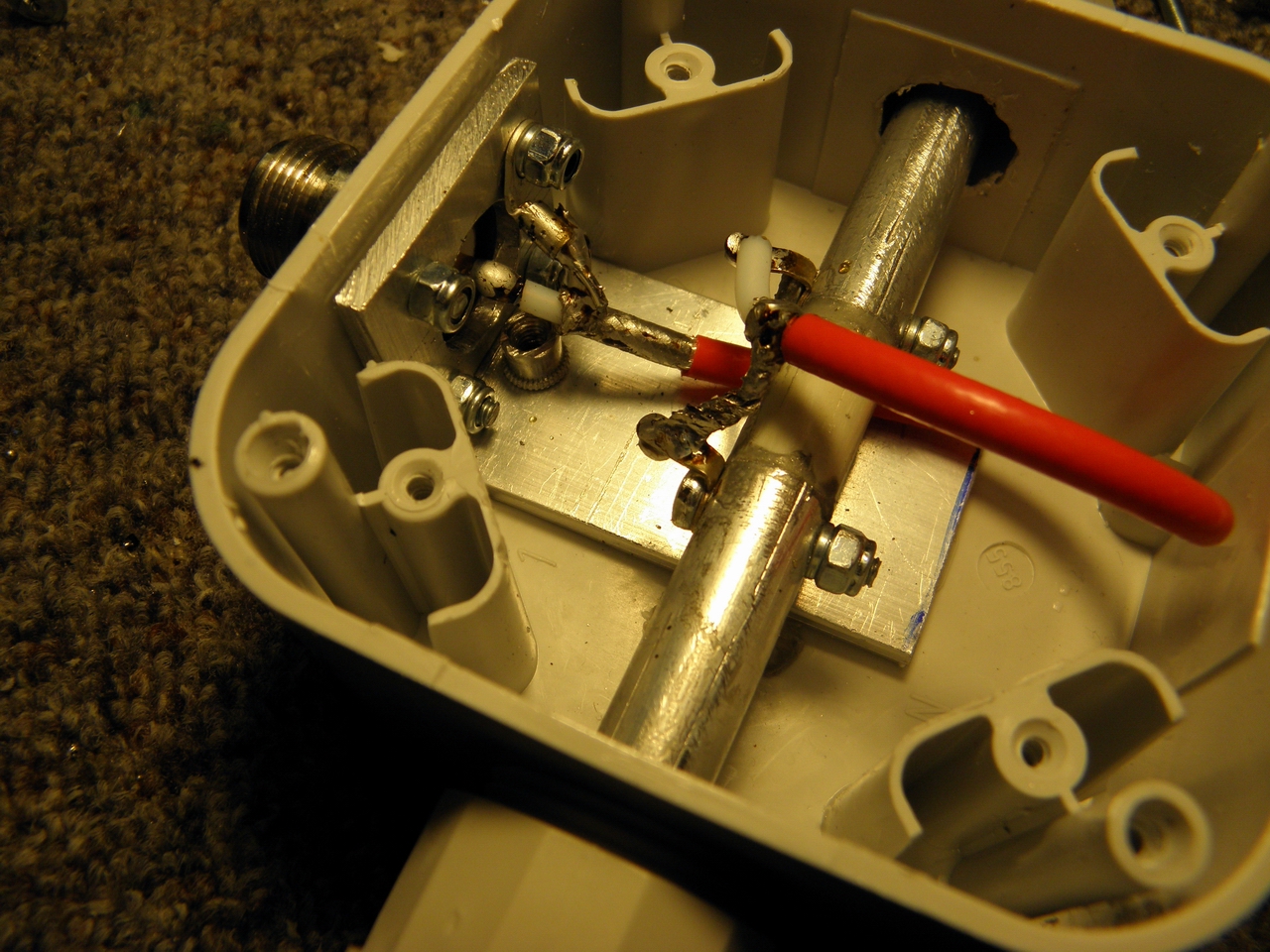

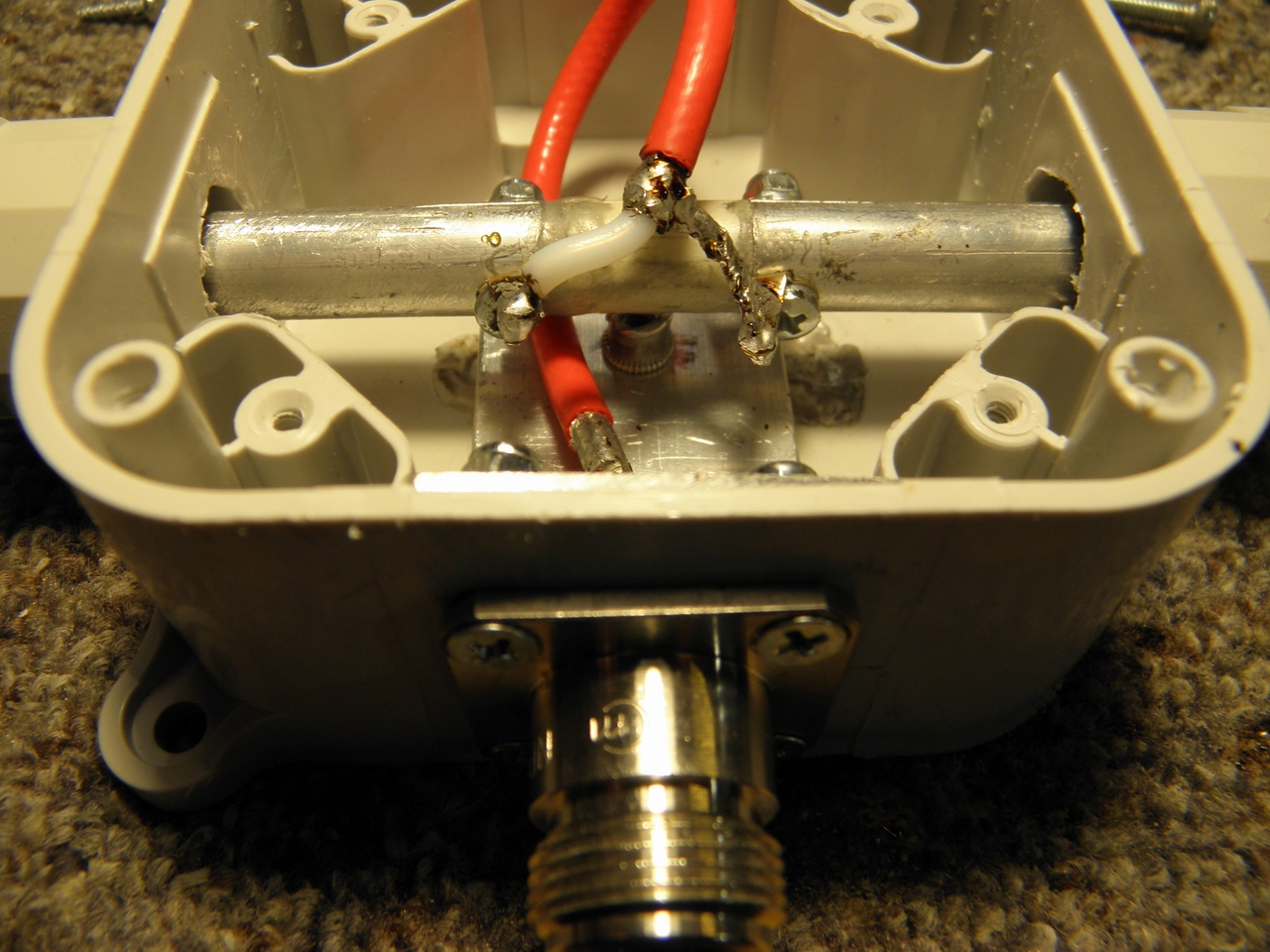

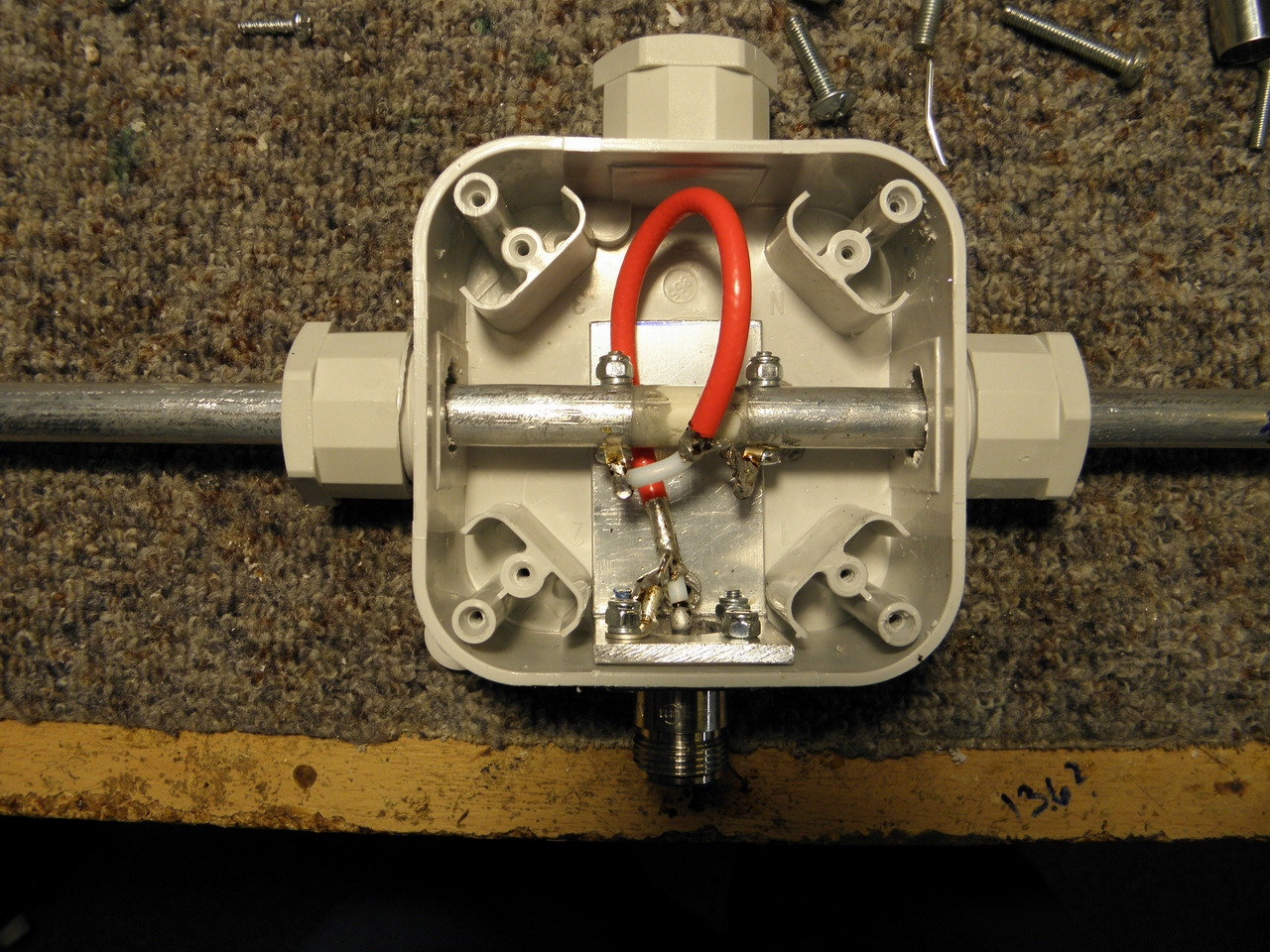

I bought that coax about 2m and it works well. The shortening factor is 0.7, so
if you want to make a 50/28 ohm to 70cm transformer, it is based on the fact
that there should be exactly 121mm between the ends of the coax braid and of
course minimize the free lead lengths. See pictures in the attachment.
Druhý dodatek
(2010): protože mi stále přichází emaily s prosbou o dodávku
uvedených mikropáskových plošných spojů. chtěl bych zdůraznit, že nejsem
schopen Vám tyto tišťáky dodat. Situace je totiž poněkud složitější...
Problém je v tom, že není k dispozici
správný laminát, na kterém by se ty desky daly vyrobit. Tenkrát, když
jsem psal ten článek, jsem to nevěděl, jen jsem v "dodatku" (viz výše)
uvedl název správného materiálu, ale už bylo pozdě a zřejmě málokdo to
zaznamenal.
Když jsem dělal ty antény, právě
zkrachoval výrobce materiálu pro plošné spoje, firma
ARLON. Ta vyráběla řadu
zajímavých materiálů, podobně jako známější ROGERS, ale zákony
kapitalistického businessu jsou neúprosné. Zásoby ARLONu správce
konkursní podstaty rozprodával pod cenou a tak se desky dostaly i k
výrobcům laminátu v OK. Materiál AD450 se po světě používal asi půl
roku k výrobě všeho možného jako běžný a levný čínský laminát FR4.
Jenže AD450 má s FR4 podobnou jen hodnotu dielektrické konstanty
epsilonR a to 4,5 ± 0,01, zatímco FR4 se pohybuje mezi 4,3 až 5,5.
Dalším problémem jsou ztráty AD450 má hodnotu tangens delta řádově
nižší, než FR4.
Ergo kladívko: ten obvod jsem navrhnul na desku s epsilon R = 4,5, oni
mi to vyrobili a poslali s tím, že je to FR4. Fungovalo to krásně -
viz popis. Těch desek jsem měl asi 50 navíc a tak jsem to rozdal
ostatním amatérům. Jenomže jednou mi ty desky došly. Nechal jsem tedy
udělat nové - pochopitelně na FR4 - a ono to najednou nefungovalo. Tak
jsem prověřoval, co je za věcí - a získal jsem informace, které jsou o
pár řádek výše. Nakonec ARLON odkoupil ROGERS (ten vyrábí v Číně) a
začal nabízet i laminát AD450
https://www.rfglobalnet.com/doc/rf-microwave-laminate-ad450-0001 jenže
už nikoli za ceny FR4... takže je mi líto. Ty plošné spoje nemám a
vyrobit ti je neumím. Ale můžeš si to od někoho nechat udělat, pokud
nabízí i výrobu plošných spojů na AD450. Například
https://www.pcbsino.com/index.htm
|
