Dnešní diskuse o problematice QRO a QRM by se daly nazvat "nic nového pod sluncem". Ovšem zejména je to proto, že fyzika je jen jedna a "neohneš ji". Bývá tedy někdy užitečné nahlédnout i do materiálů zdánlivě dávno zastaralých. Proto jsme oskenovali článek, který vyšel ve sborníku ze setkání Klínovec 1987 a který se týká tranzistorových výkonových zesilovačů (zejména) pro VKV. Hlavně závěry týkající se produkce intermodulačních produktů v závislostech na klidovém proudu a vnitřním odporu zdroje předpětí je možné zobecnit i pro další tranzistorové zesilovače s bipolárními tranzistory, kterých se v porovnání se situací před 15-ti lety, kdy vznikal uvedený příspěvek, na pásmu vyskytuje stále více a více a také úměrně tomu roste "humus" v závodech. Rozhodně tedy neuškodí znovu si připomenout tento historický příspěvek, který, přestože byl napsán v dobách, kdy někteří dnešní funkcionáři ČRK spolupracovali s STB, či seděli v politickovýchovných komisích Svazarmu, zatímco jiní teprve chodili do základní školy, již vysvětloval problematiku QRM v závodech i s návody "jak na to". Pochopitelně konstrukční návody používají dnes již zastaralé materiály, ovšem principy v nich uvedené stále platí a je velmi vhodné je mít na paměti i dnes, a to jak při konstrukci nových tranzistorových výkonových zesilovačů, tak i v případě "léčení" problémů, vznikajících v závodech při použití dnešních komerčních tranzistorových zesilovačů, stále bohužel vyráběných bez adekvátních obvodů zdroje předpětí... Máte-li tedy chvíli času, otevřete tyto 14 let staré materiály, čtěte a porovnávejte.

A jen pro zajímavost - pokud se v uvedeném příspěvku píše o odstupu intermodulačních produktů např. 30 dB, je zapotřebí poznamenat, že to bylo vztaženo k úrovni nosných dvoutónové zkoušky, nikoli tedy k výkonu PEP, jak je tomu například při hodnocení produktů dnešních transciverů - viz například recenze transceiveru IC 910 H zveřejněné zde. Požadavky na potlačení intermodulačních prouktů zesilovačů, uvedených v 14 let starém sborníku byly tedy tehdy dokonce ještě o 6dB (tedy 4 x lepší), než co výrobci zařízení požadují dnes. A na pásmech je to znát...

OK1VPZ
11/2001

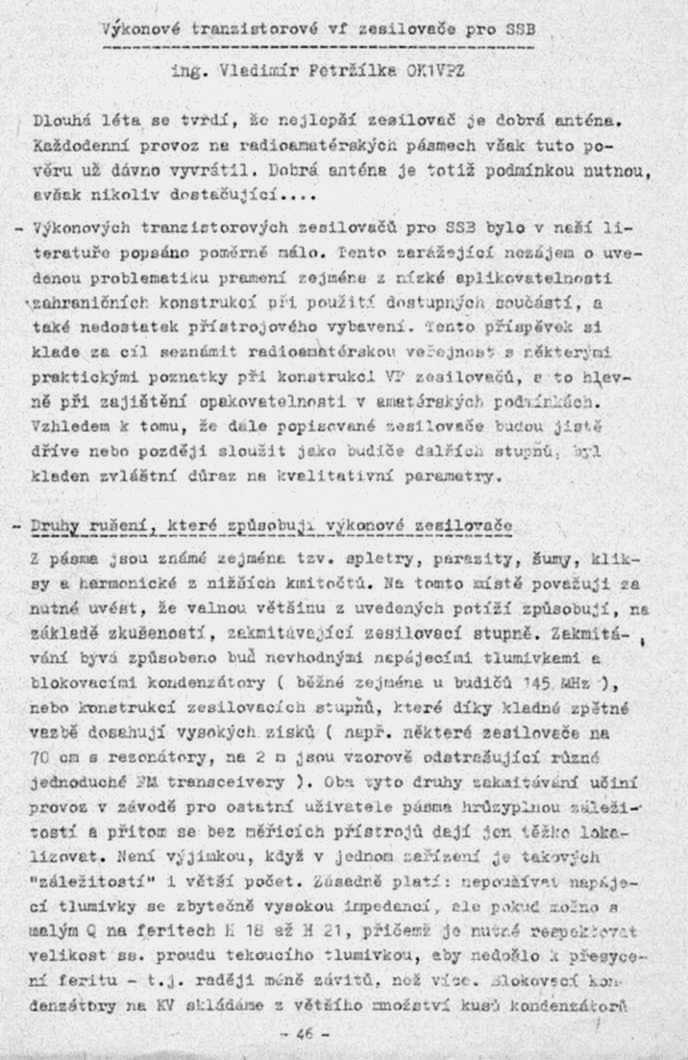

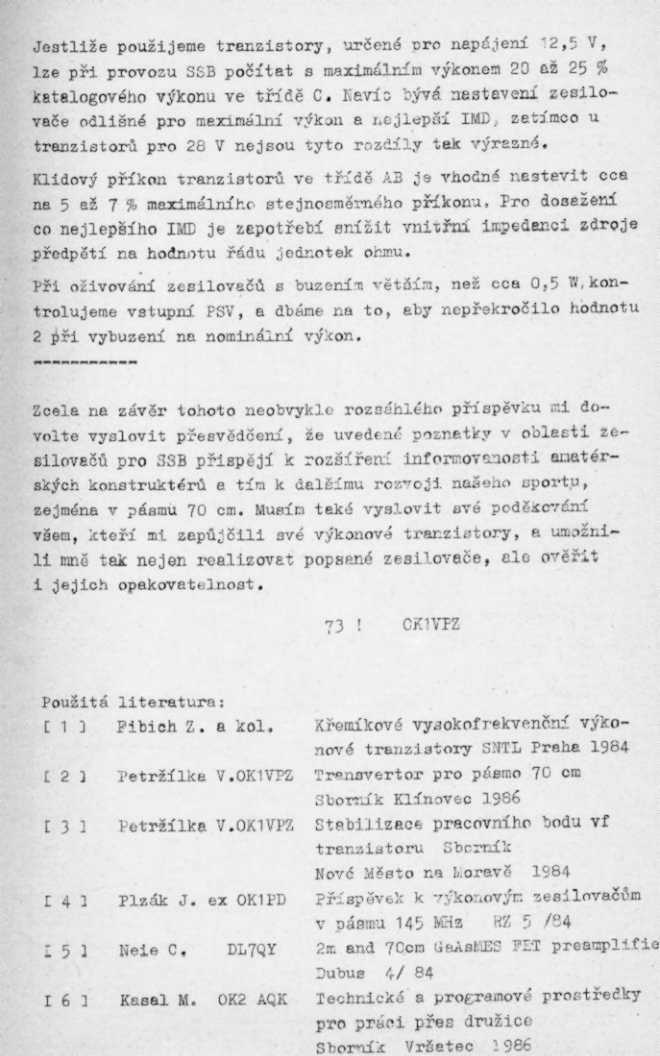

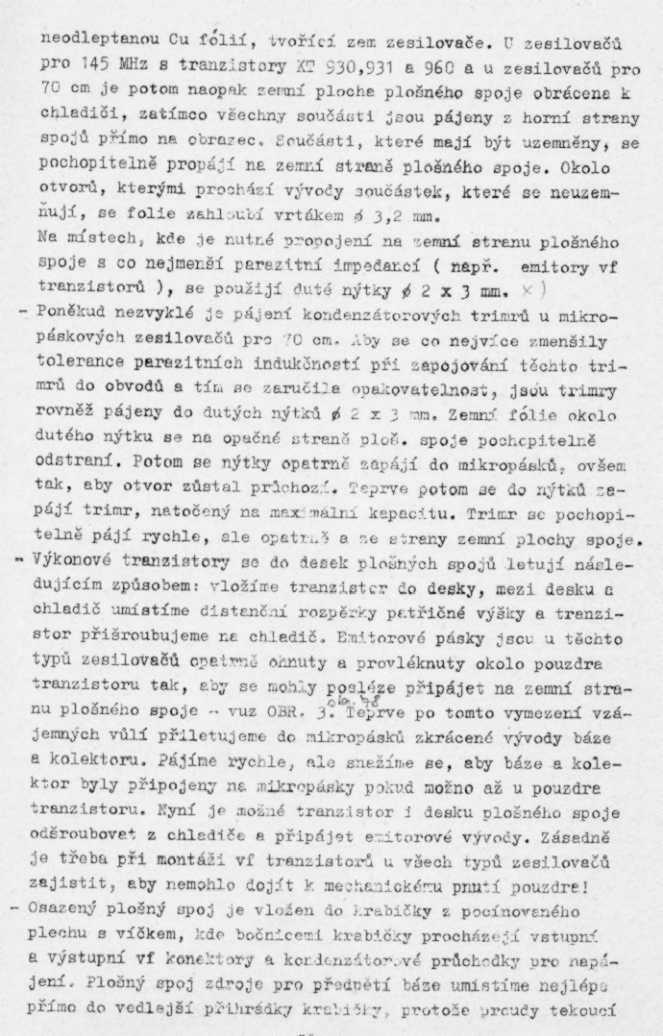

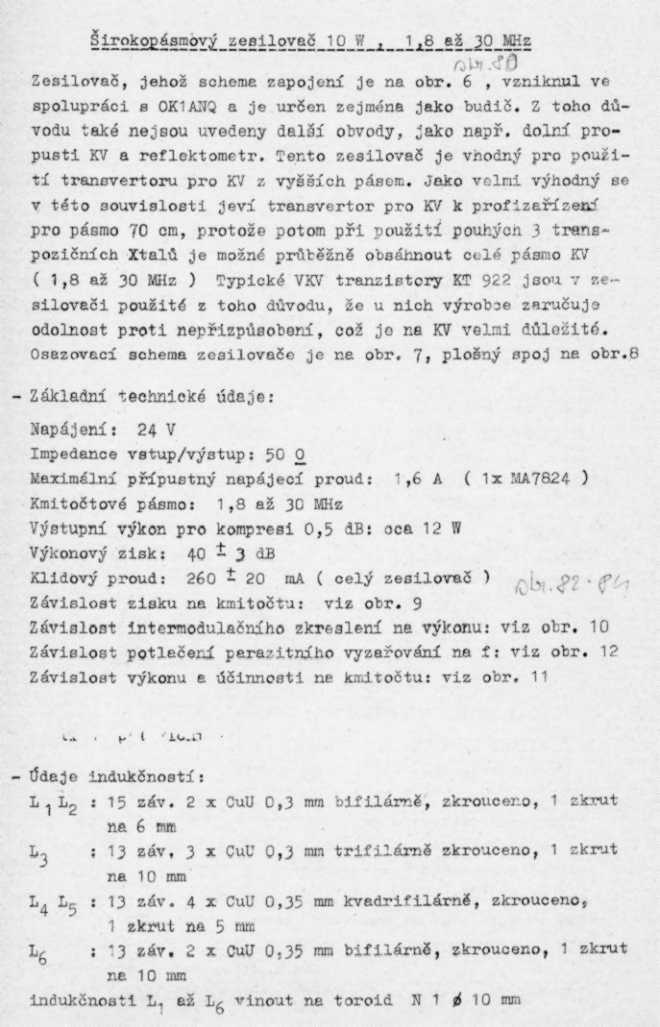

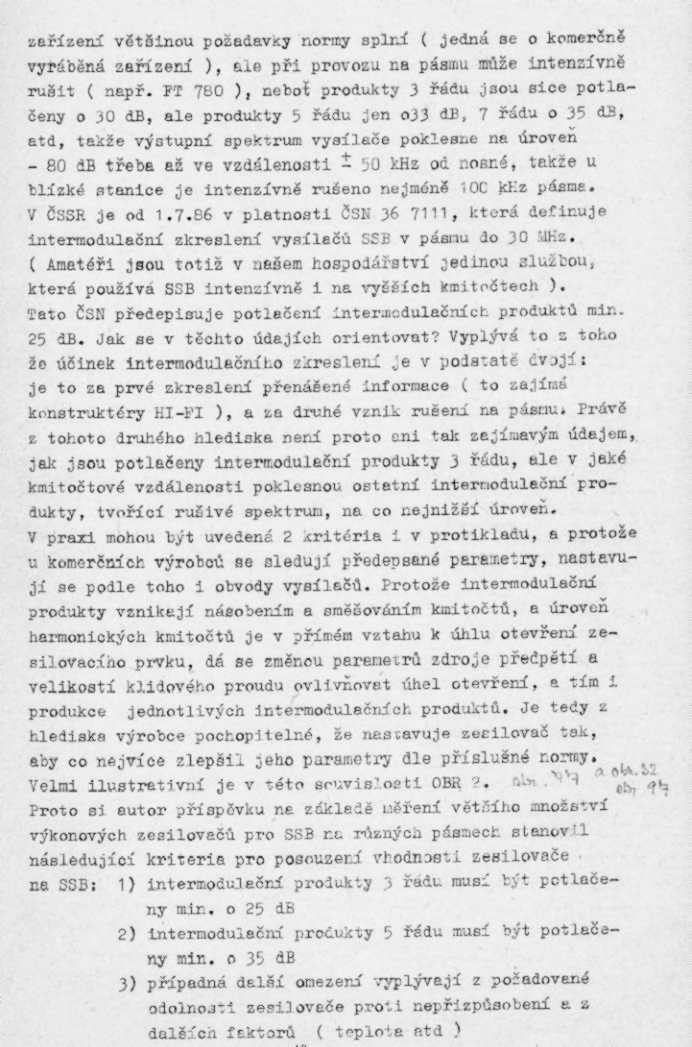

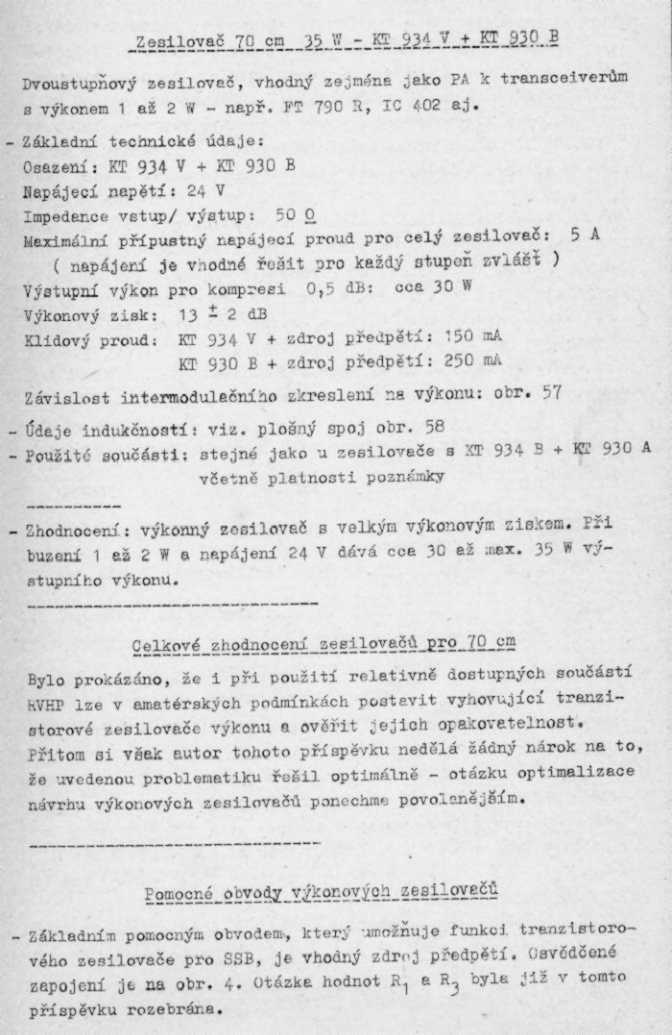

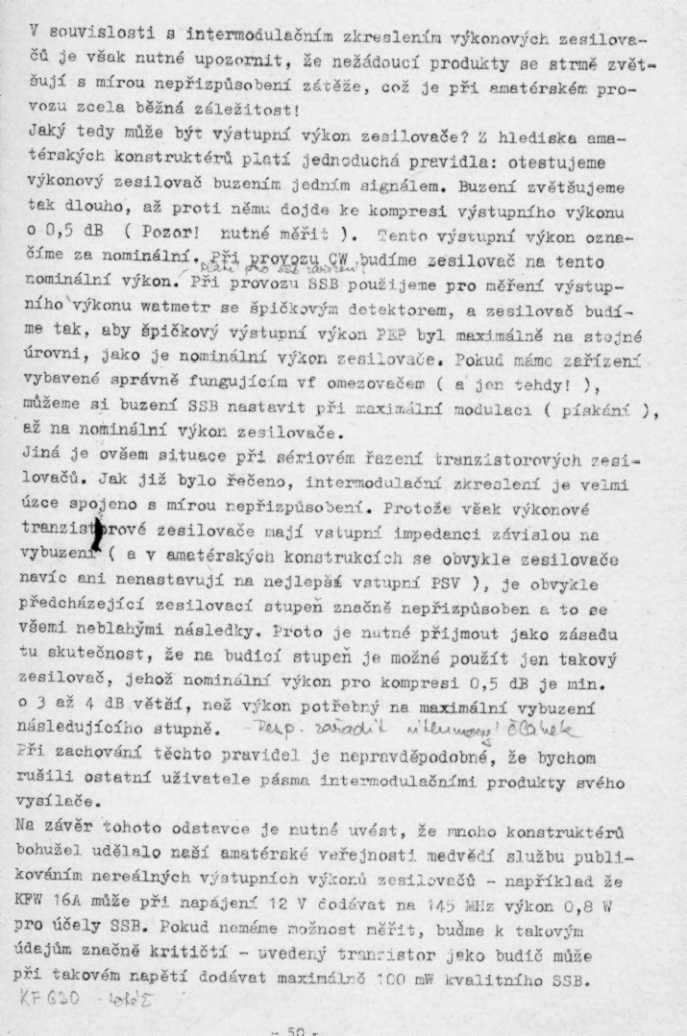

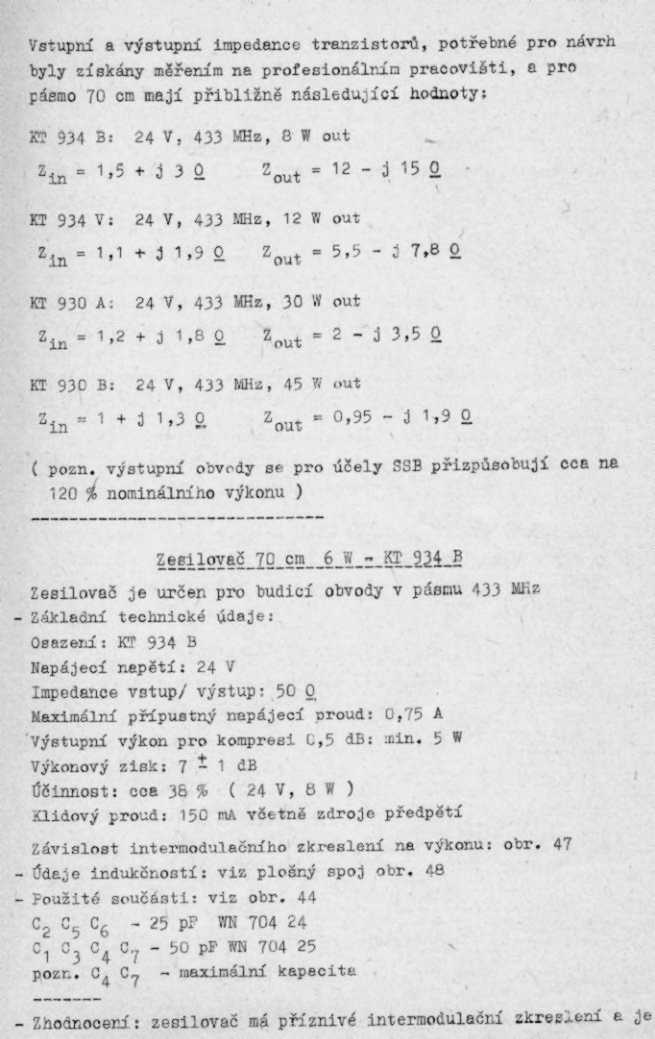

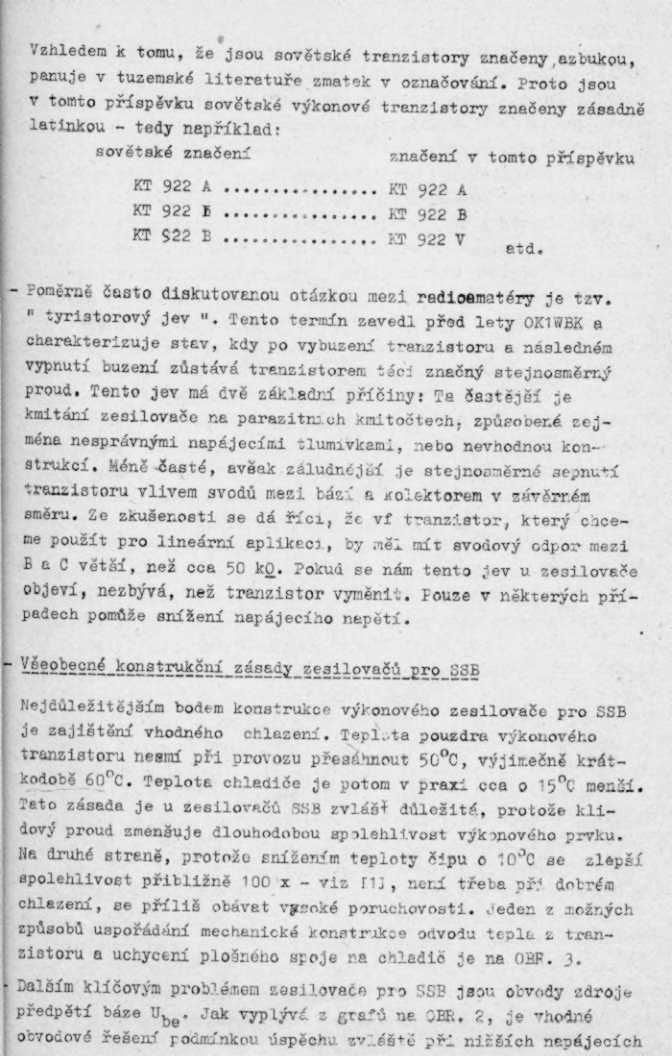

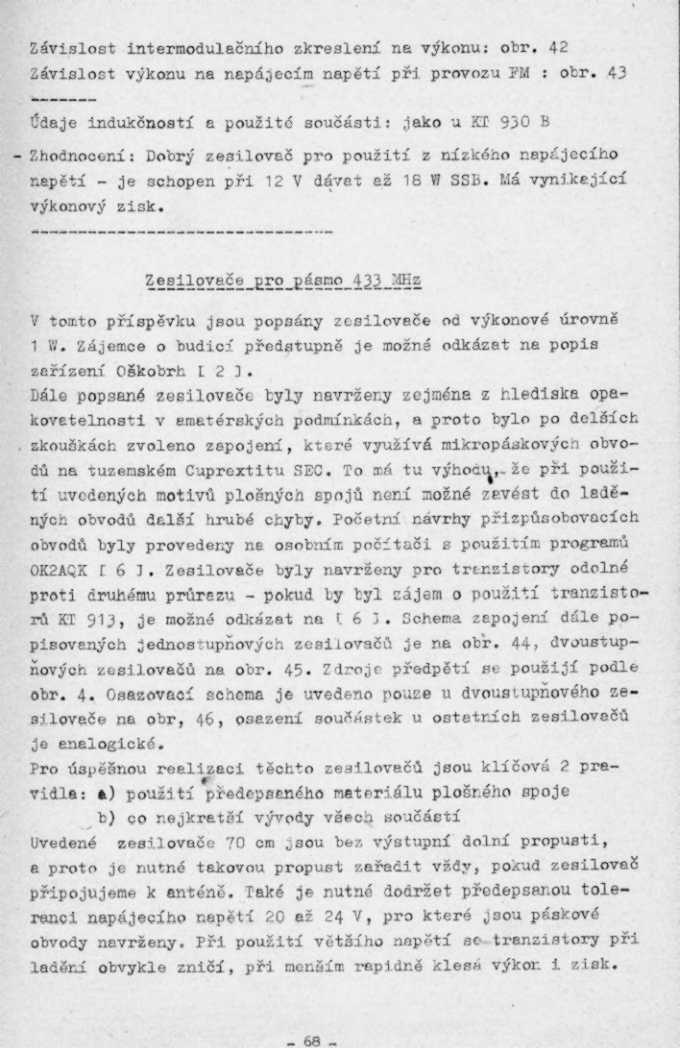

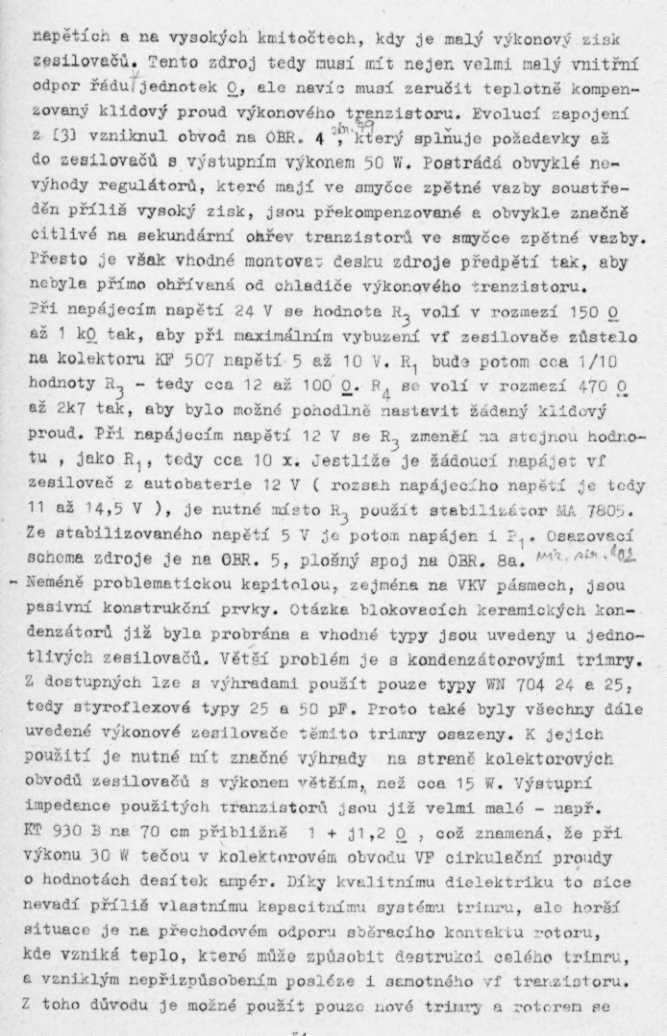

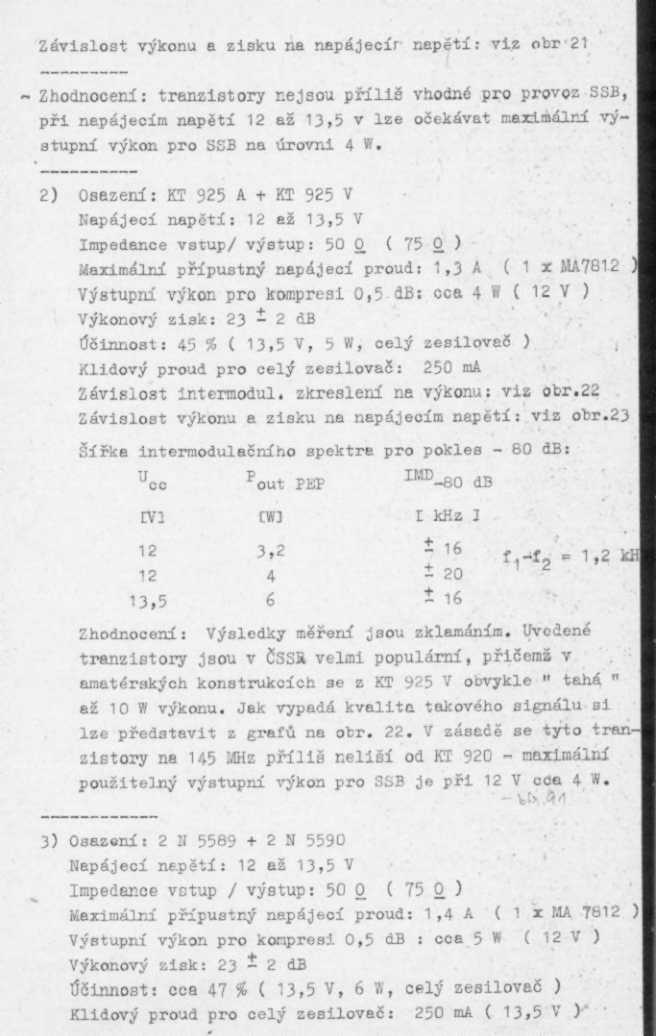

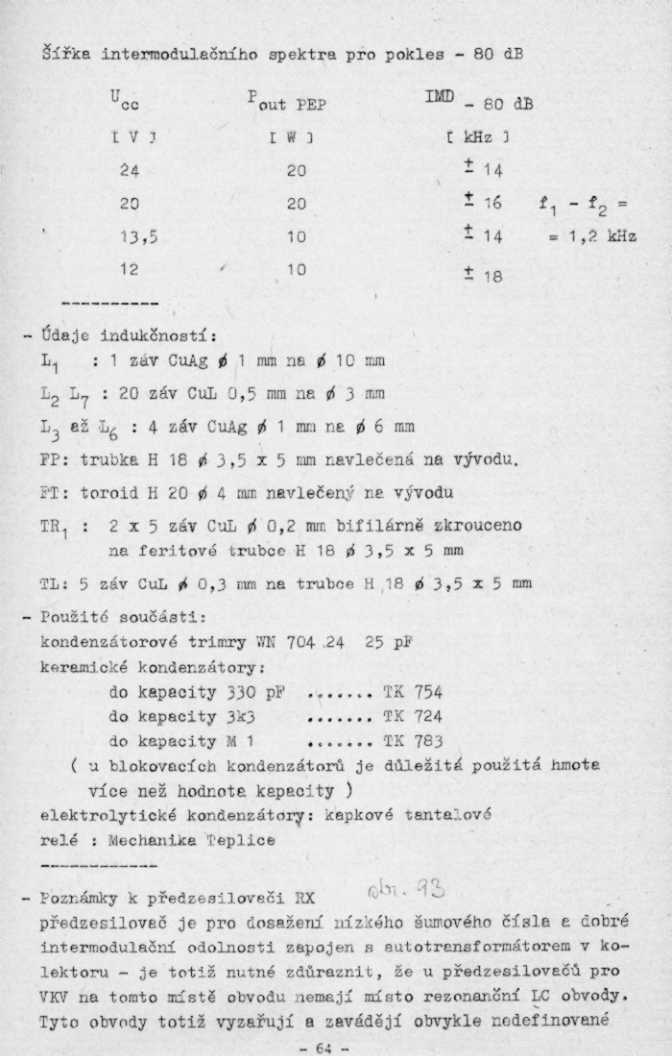

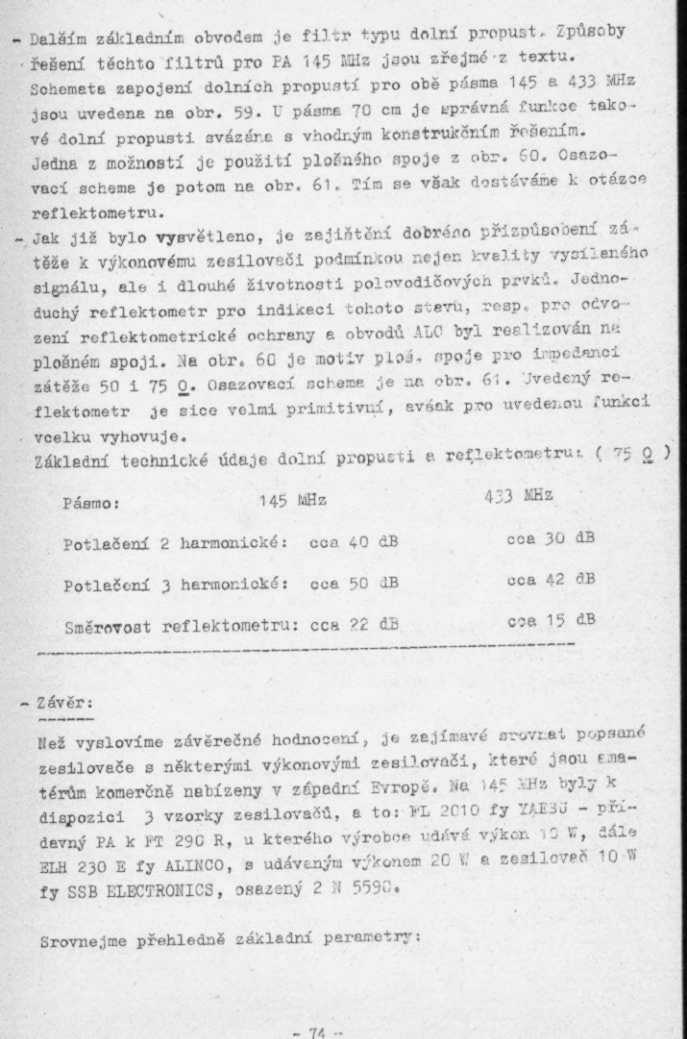

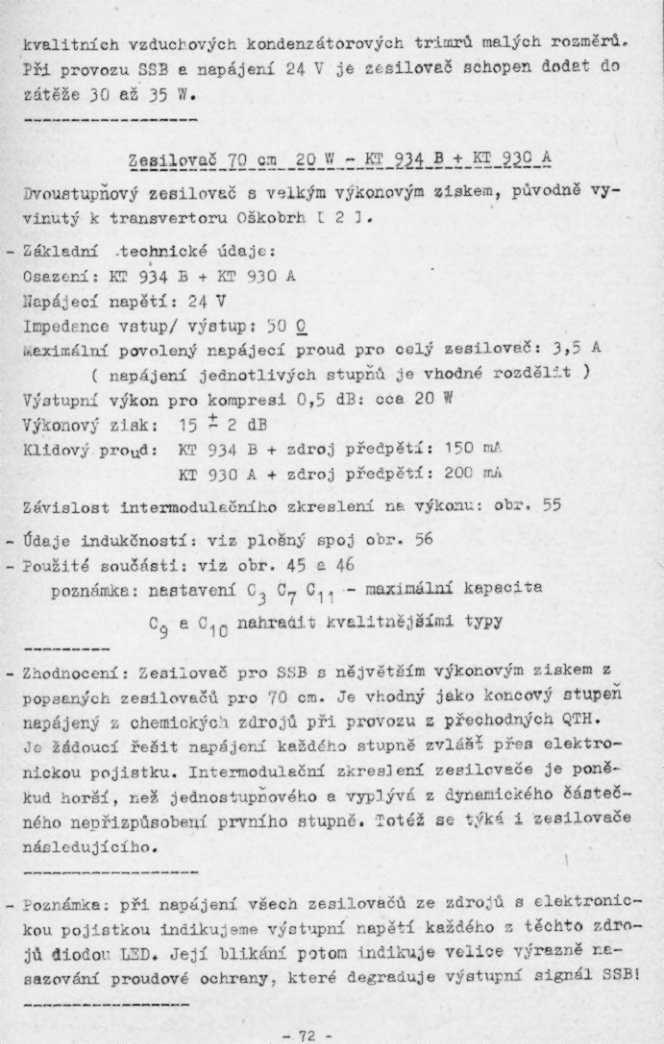

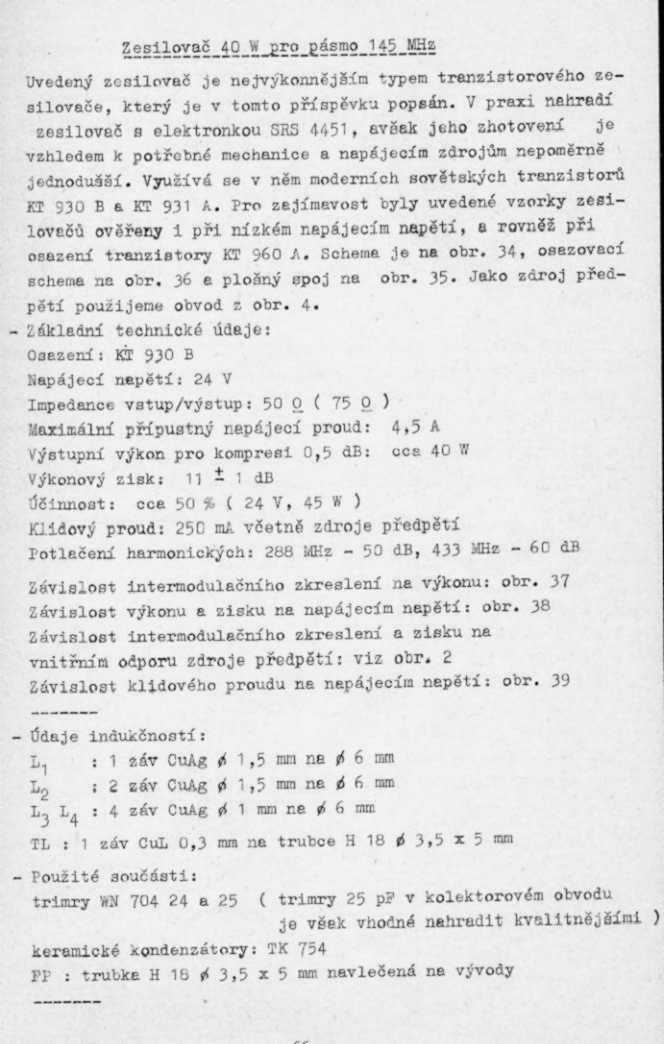

Text rozsáhlejšího příspěvku OK1VPZ z roku 1987 o výkonových tranzistorových zesilovačích pro SSB je zveřejněn zde:

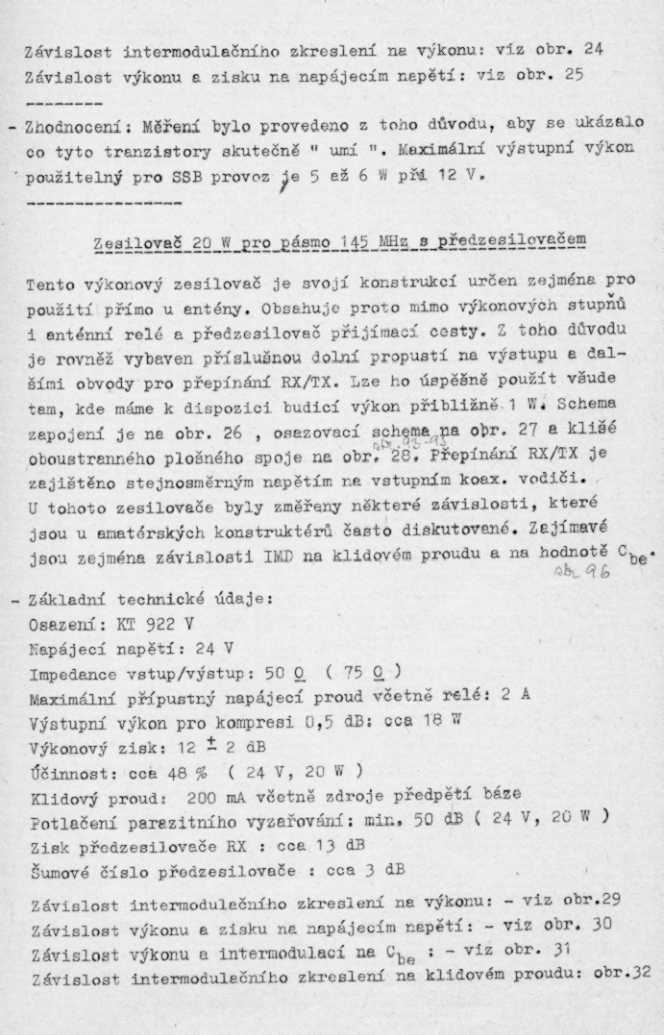

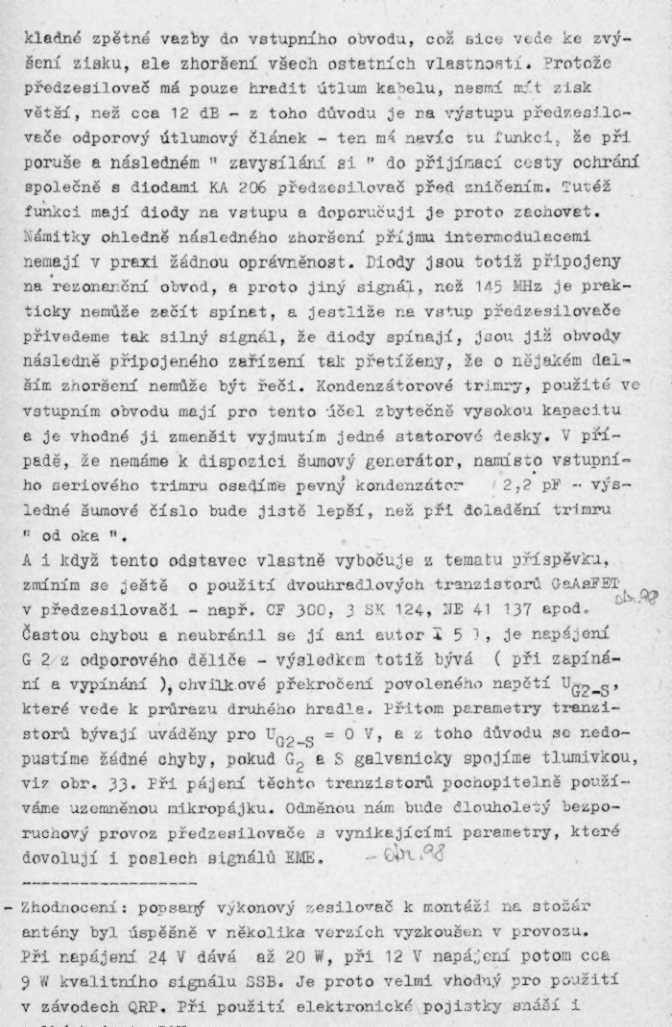

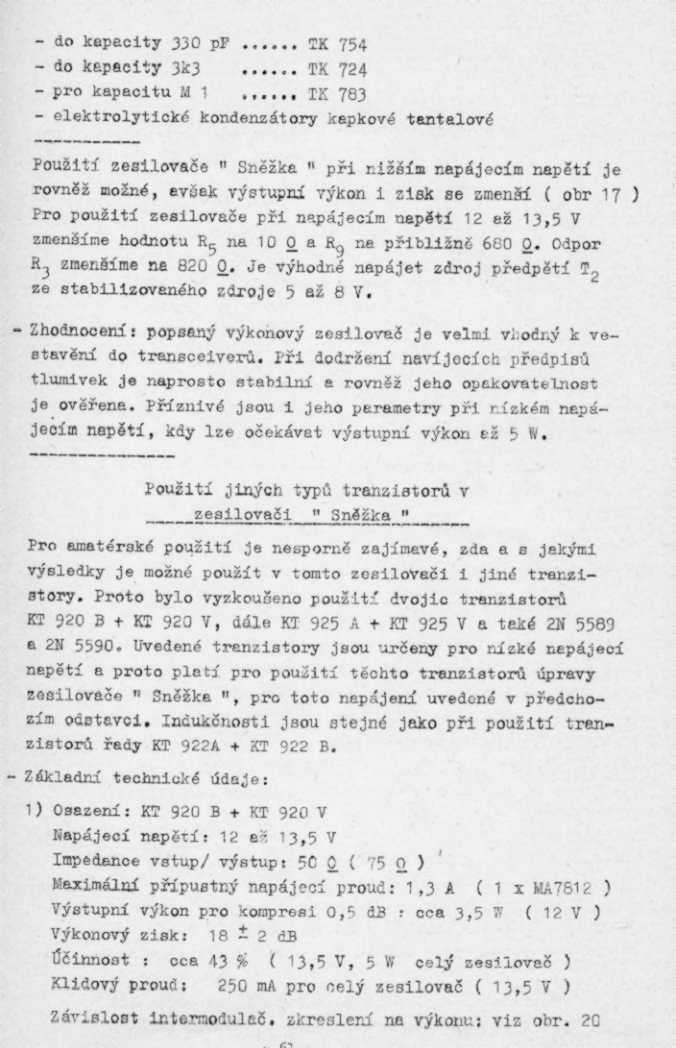

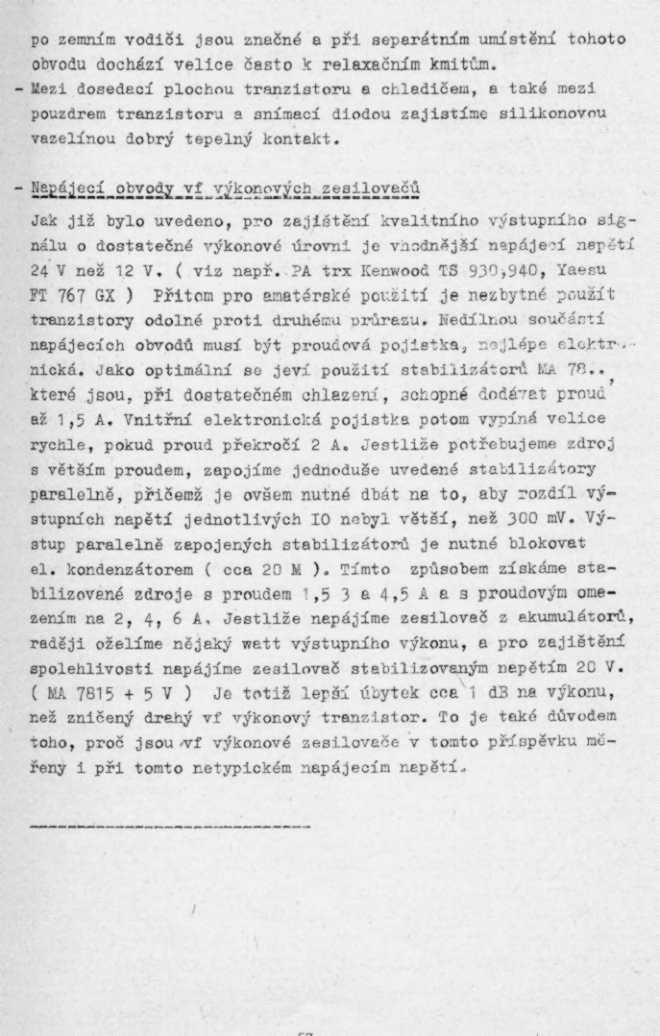

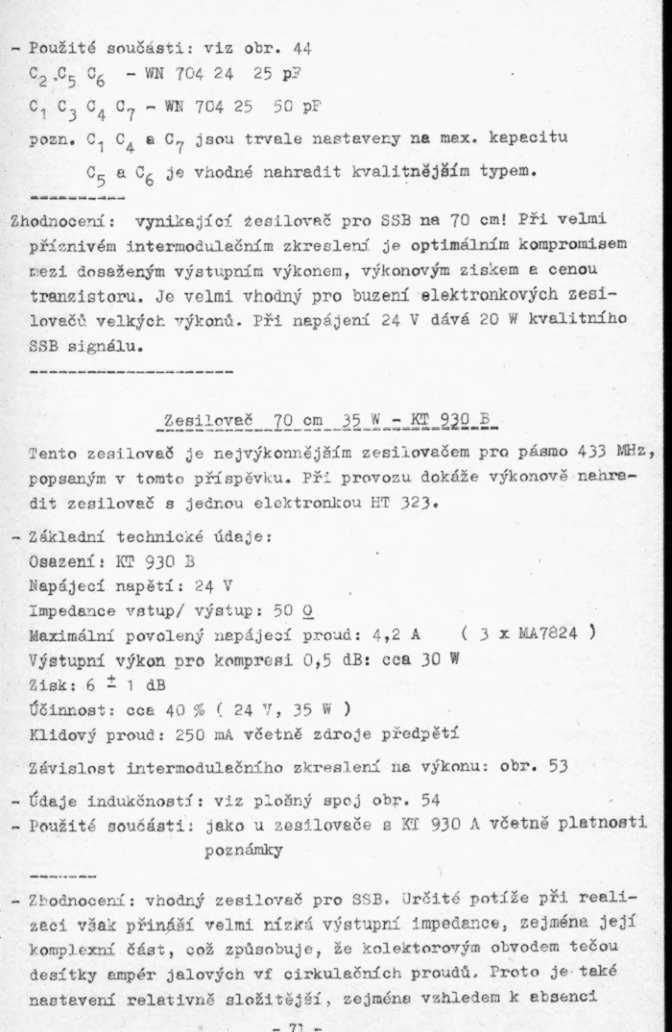

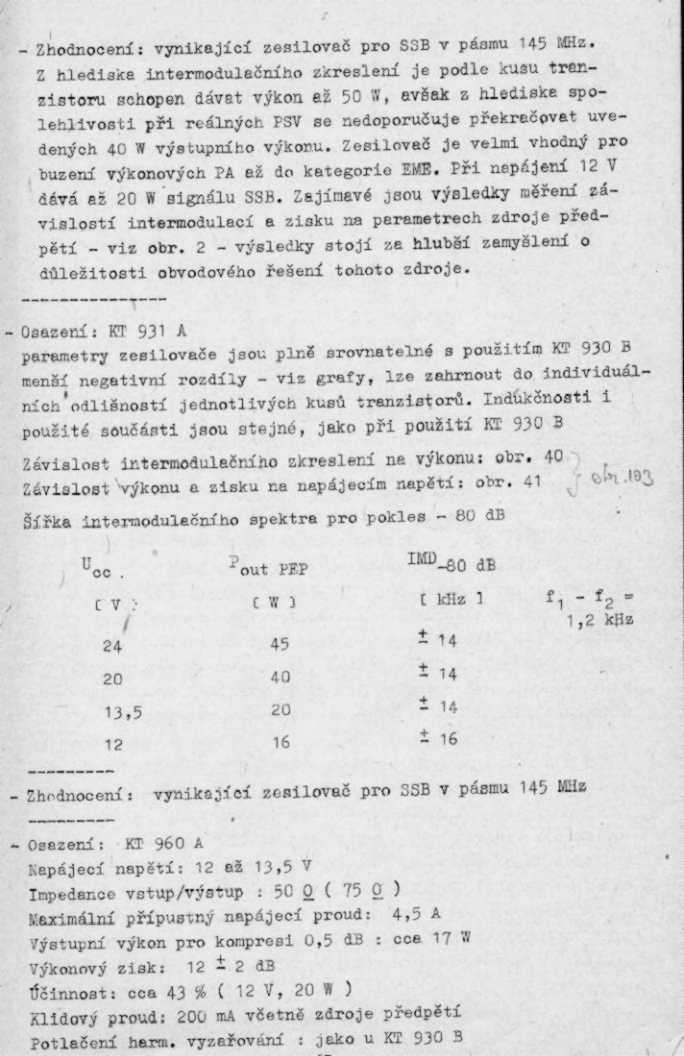

Strana: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32

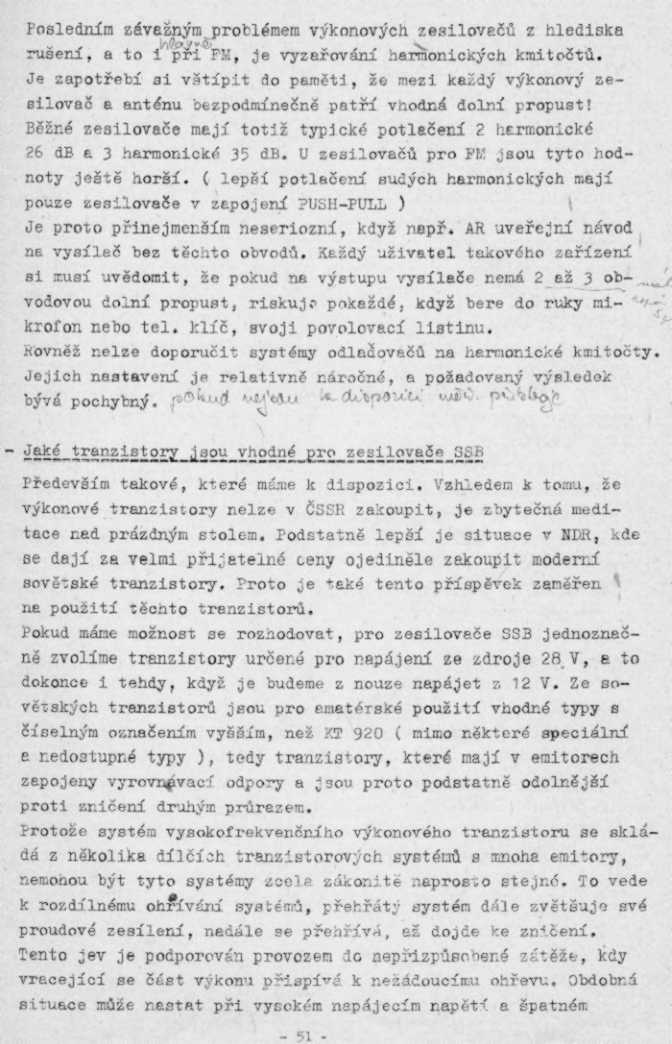

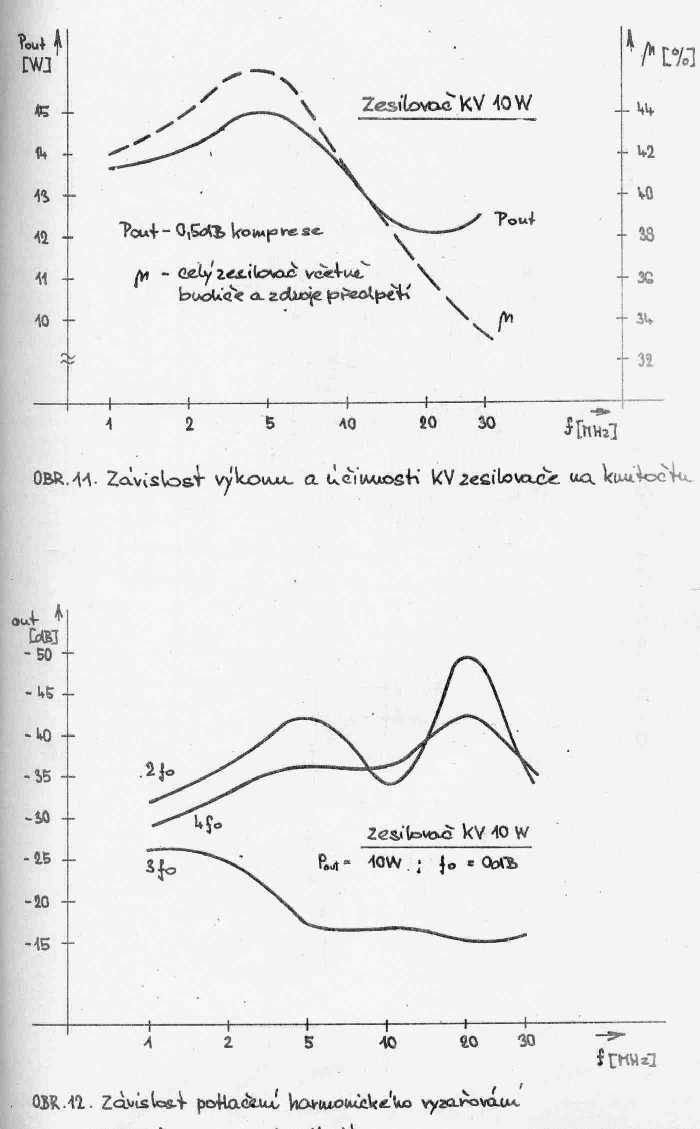

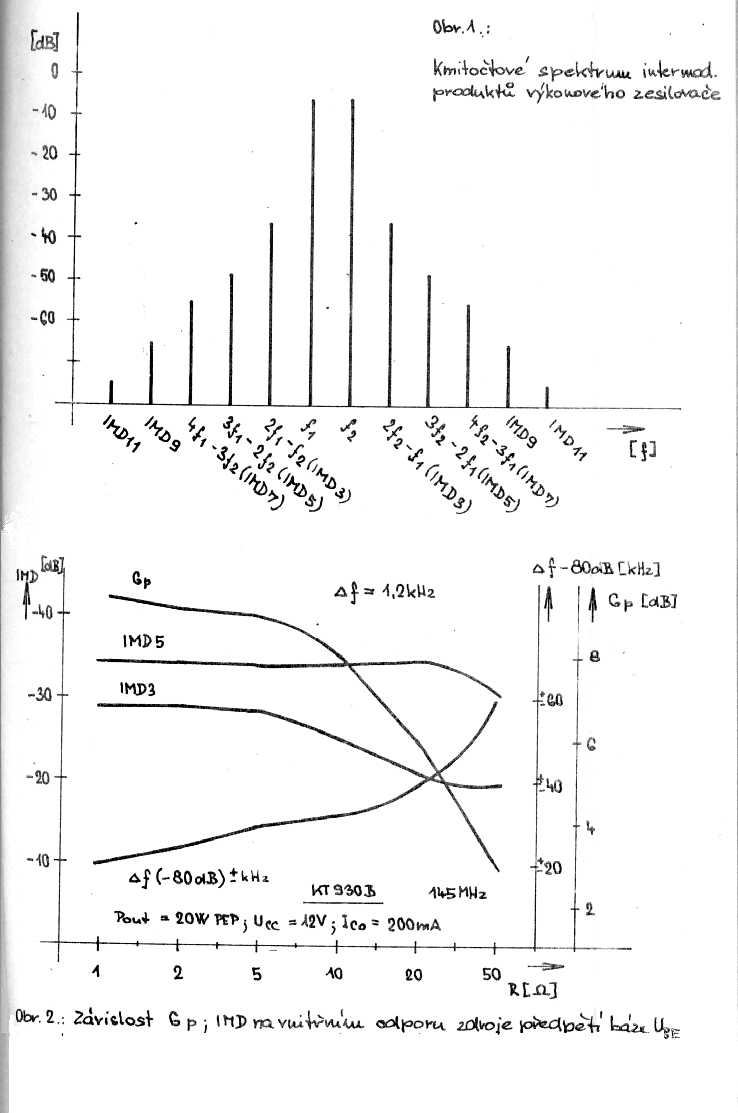

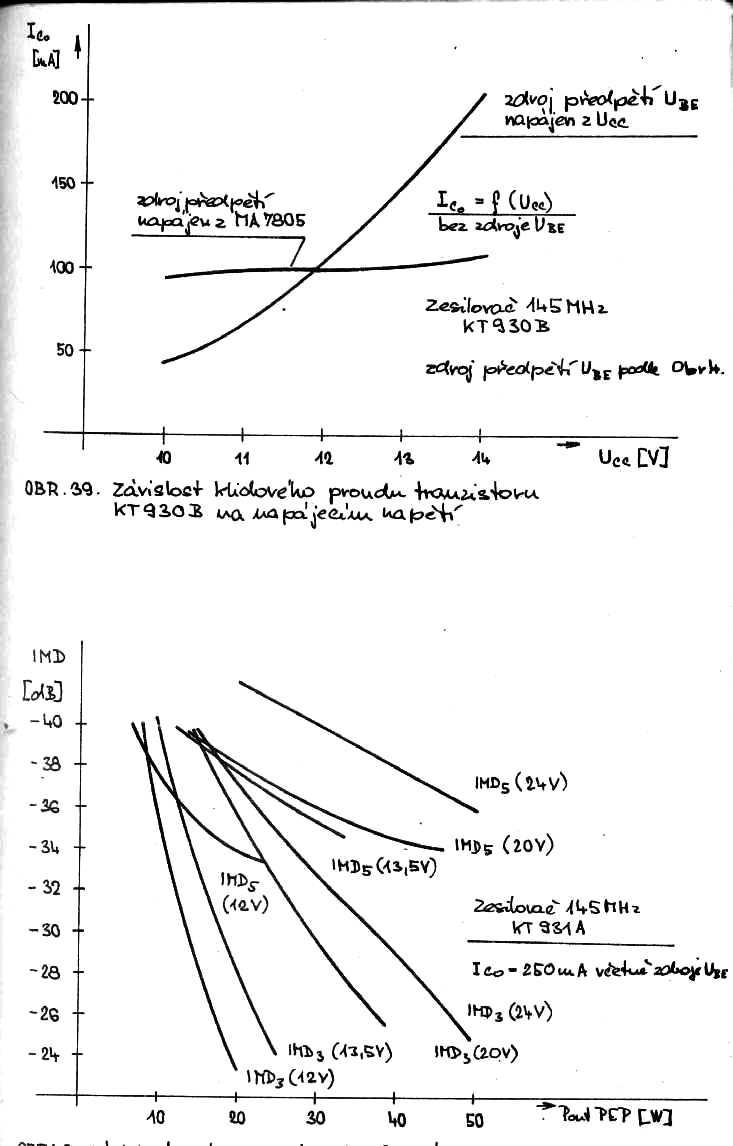

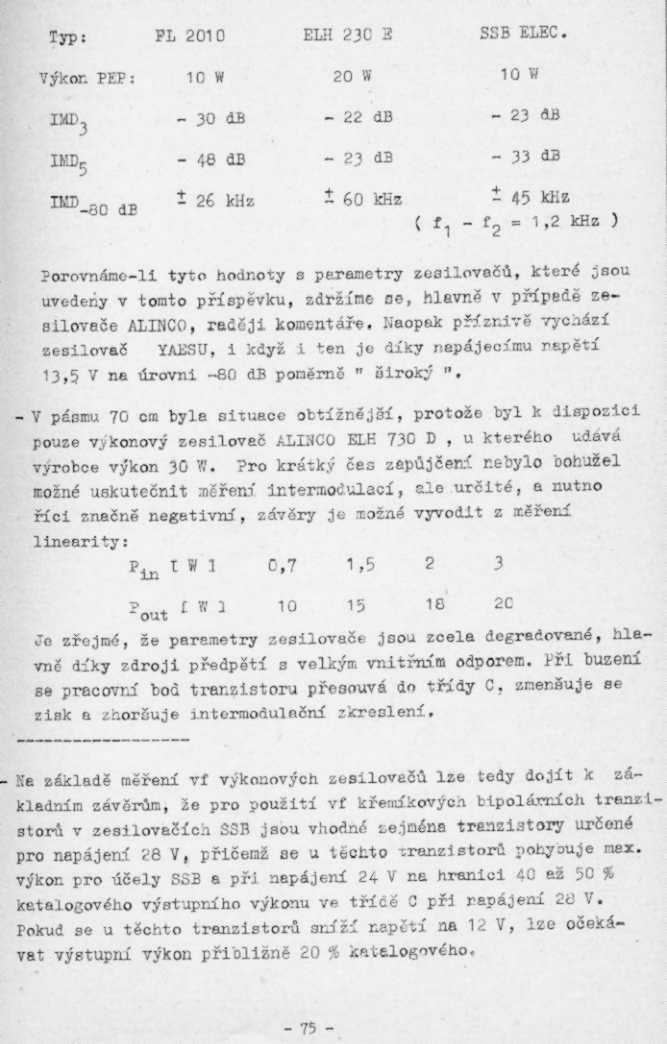

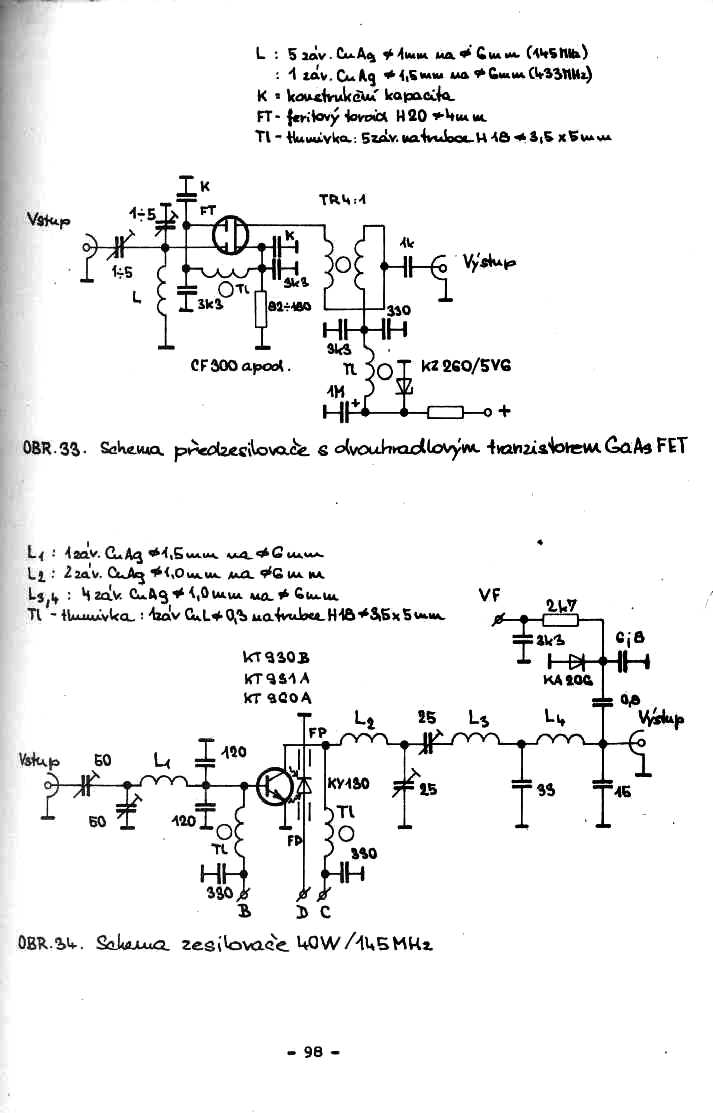

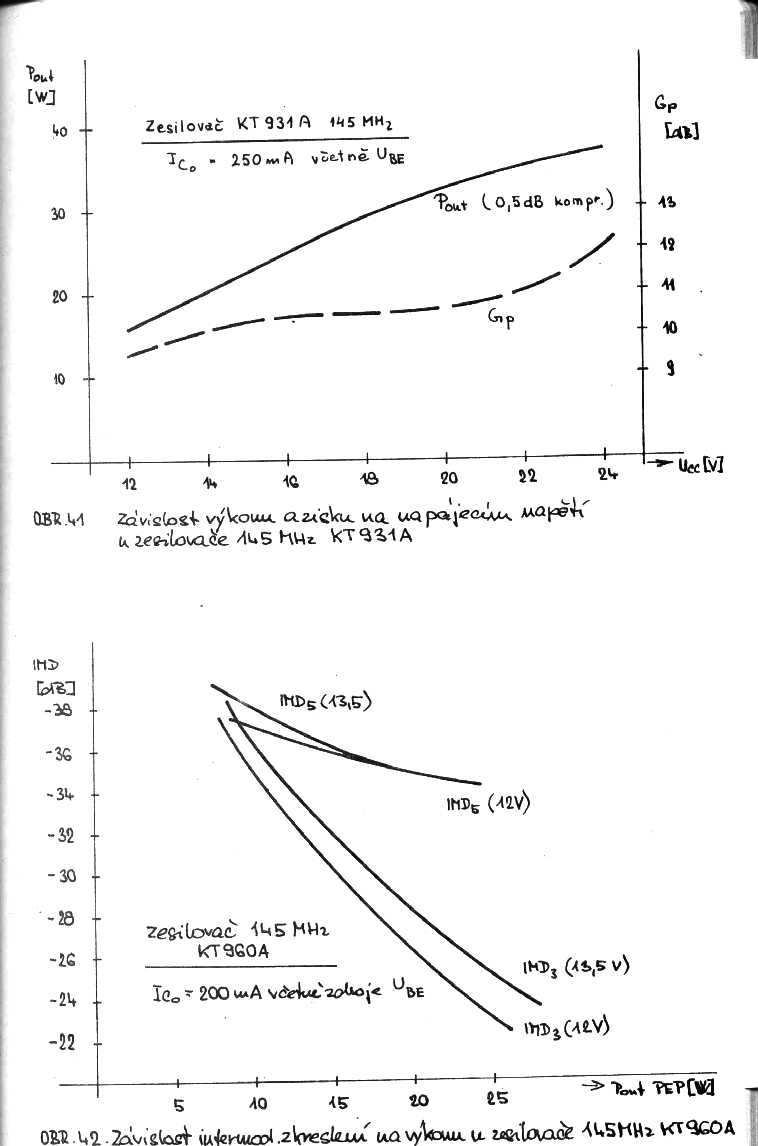

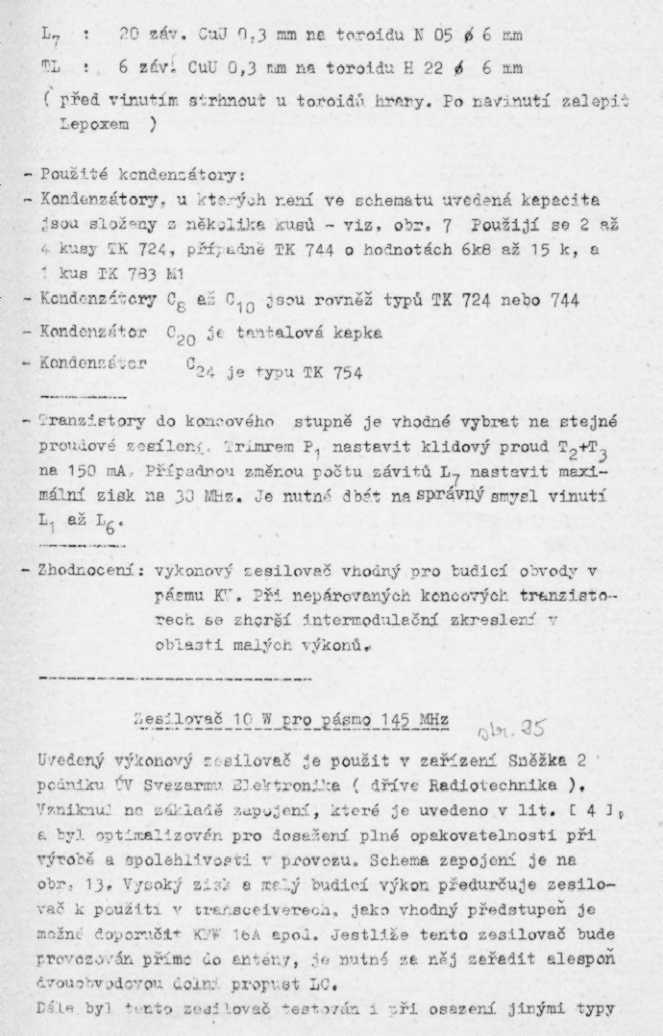

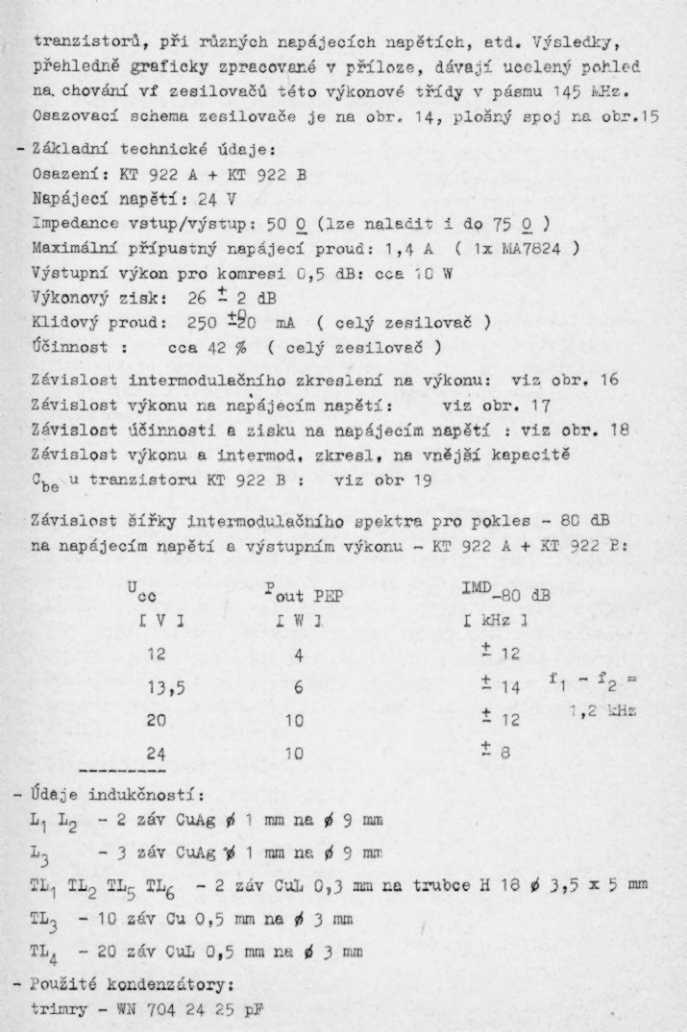

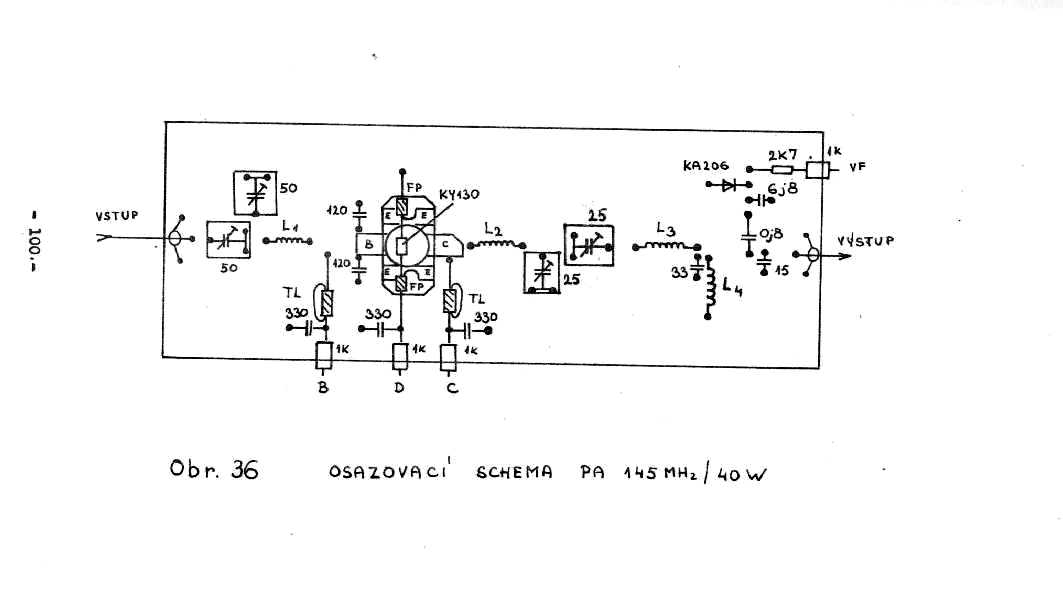

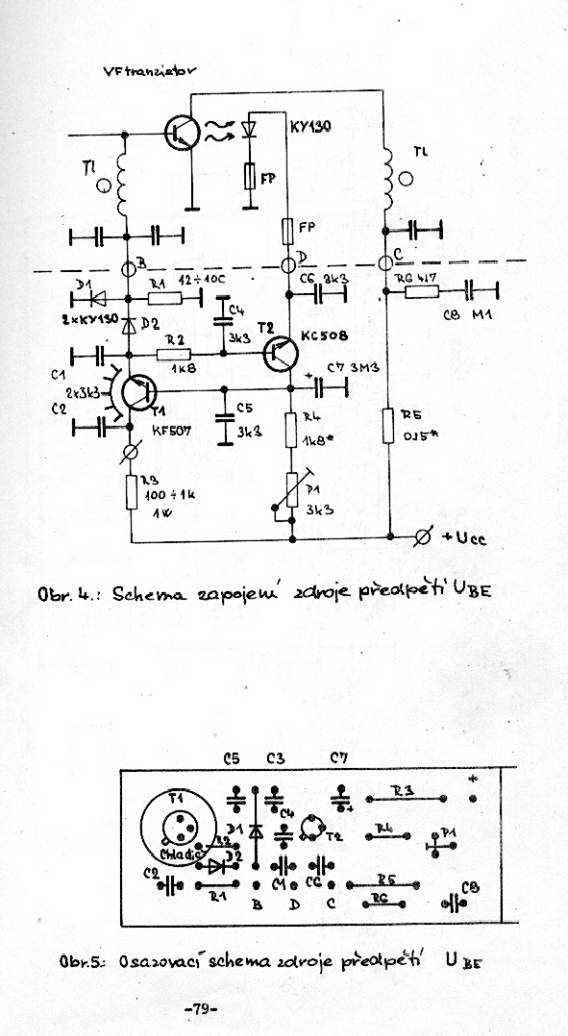

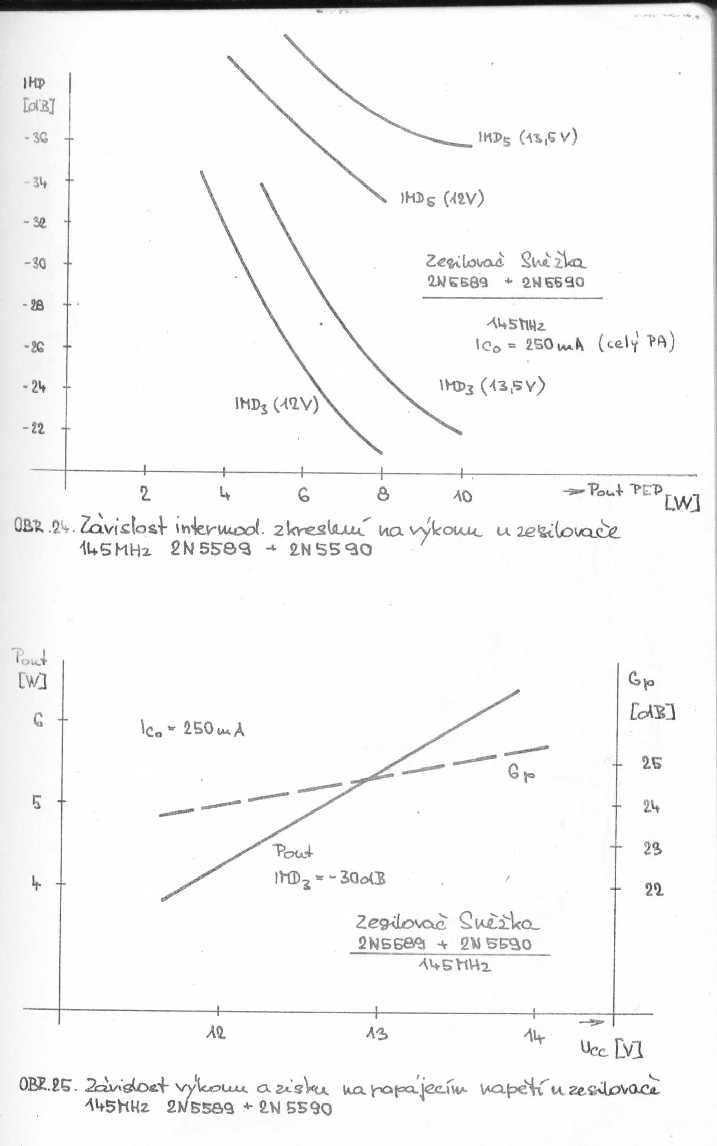

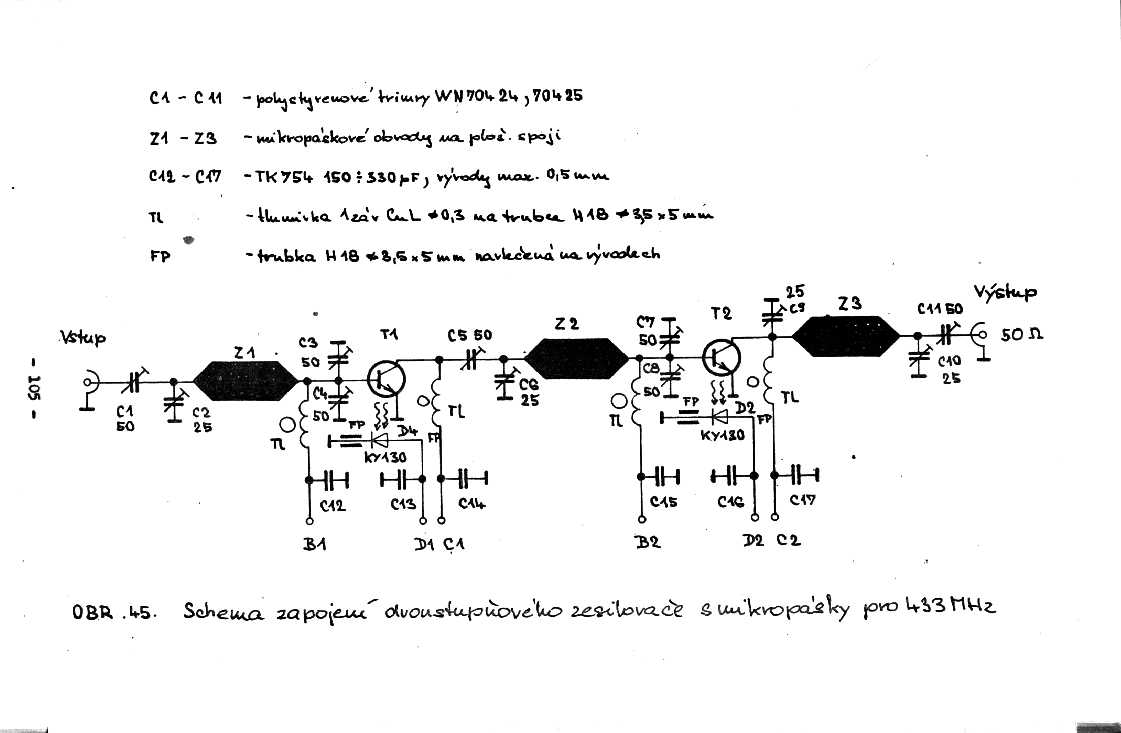

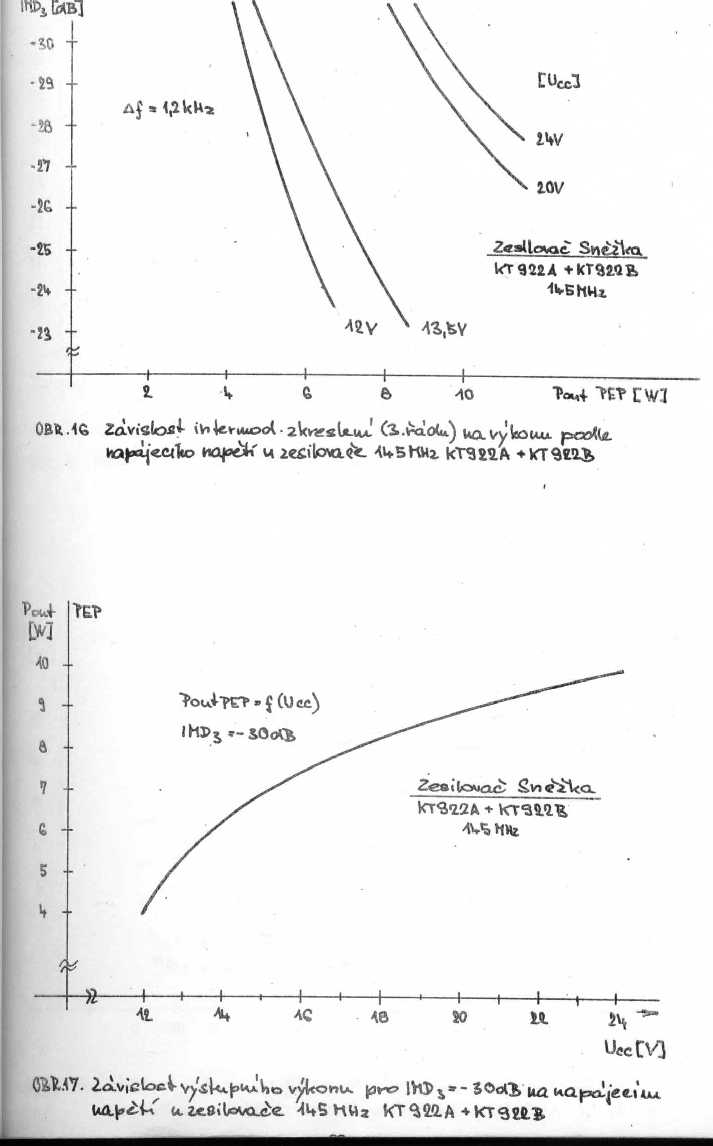

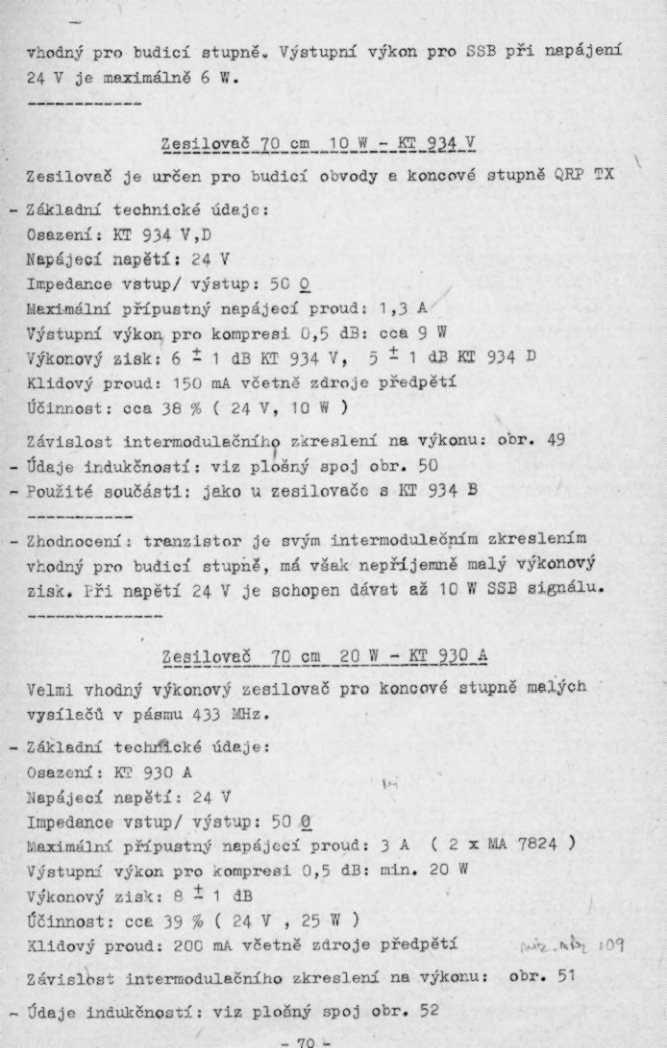

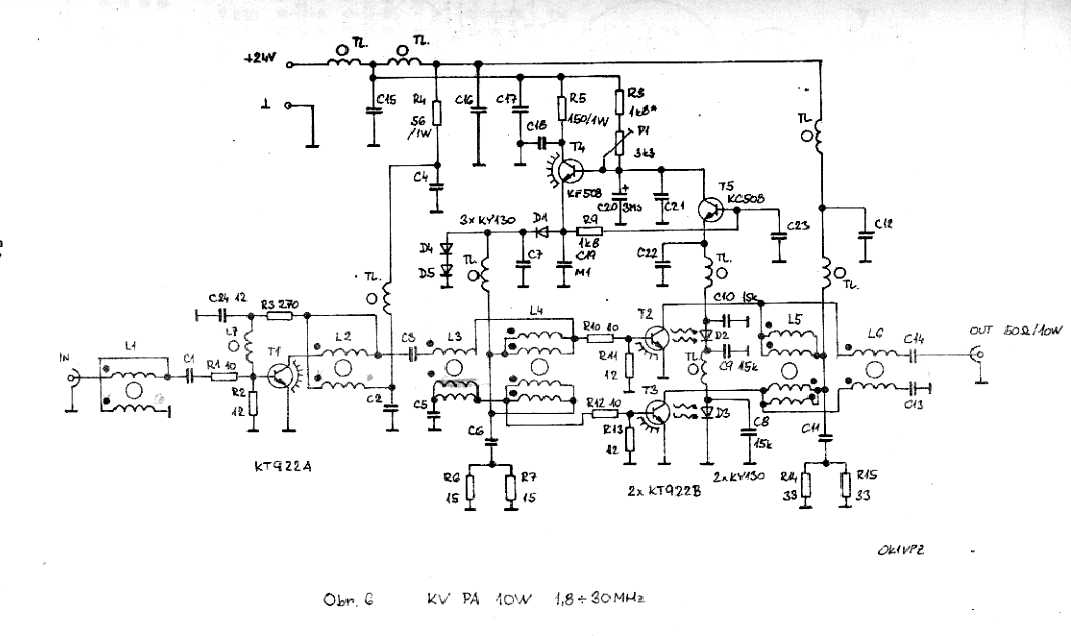

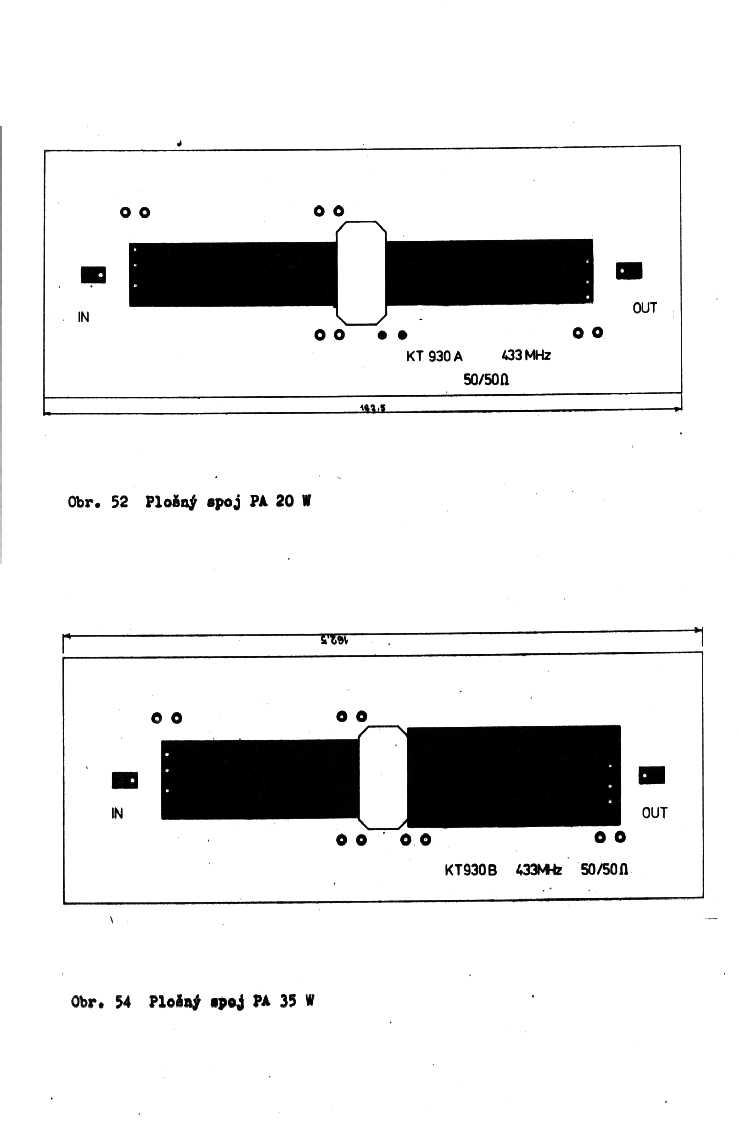

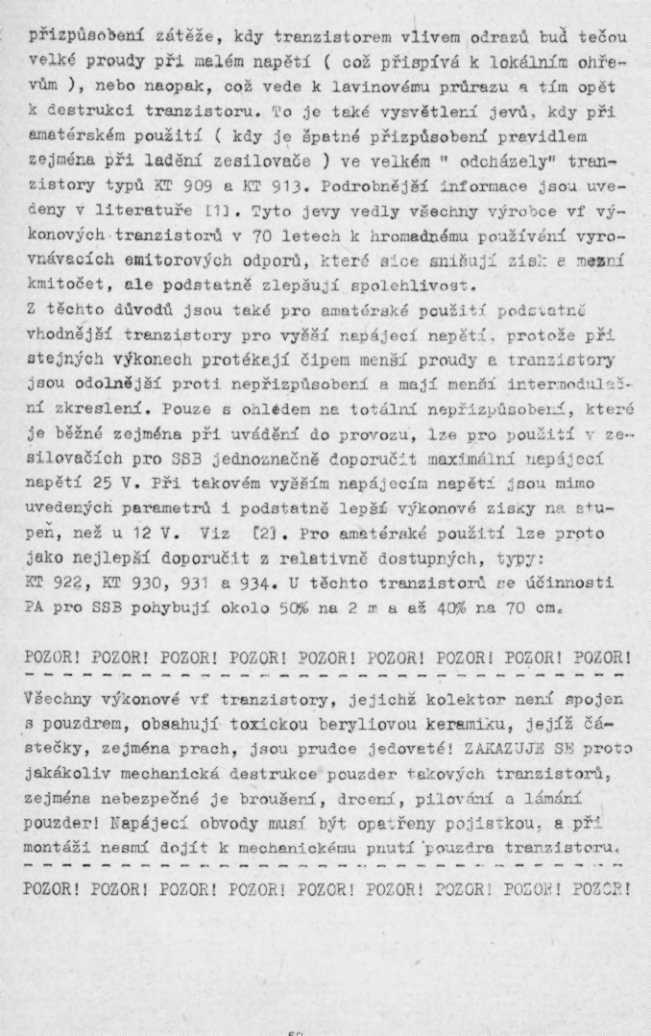

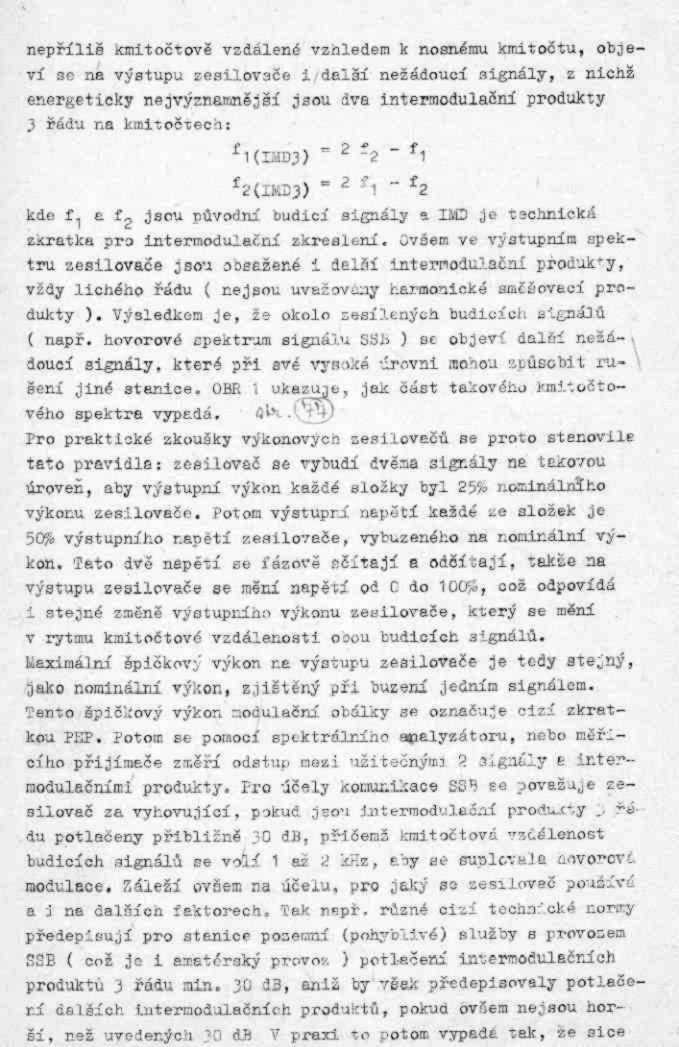

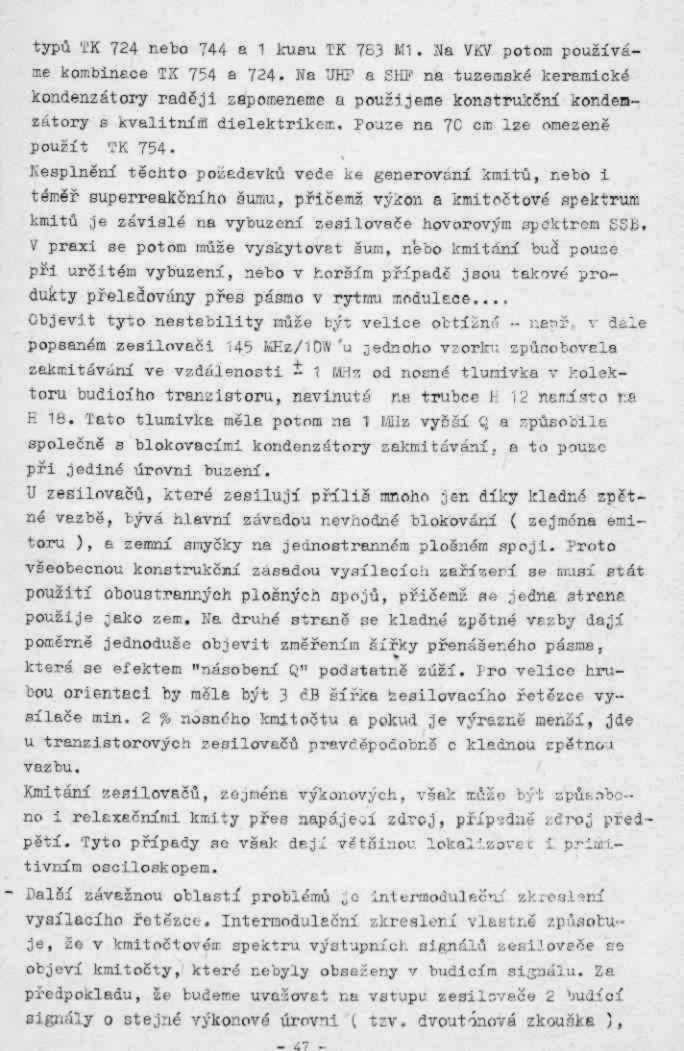

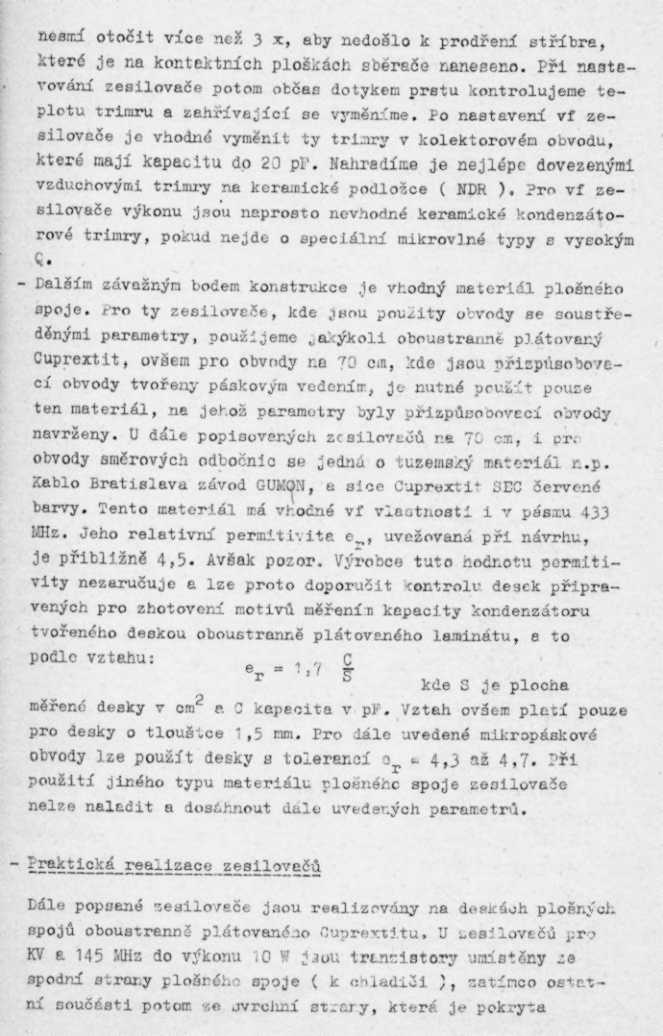

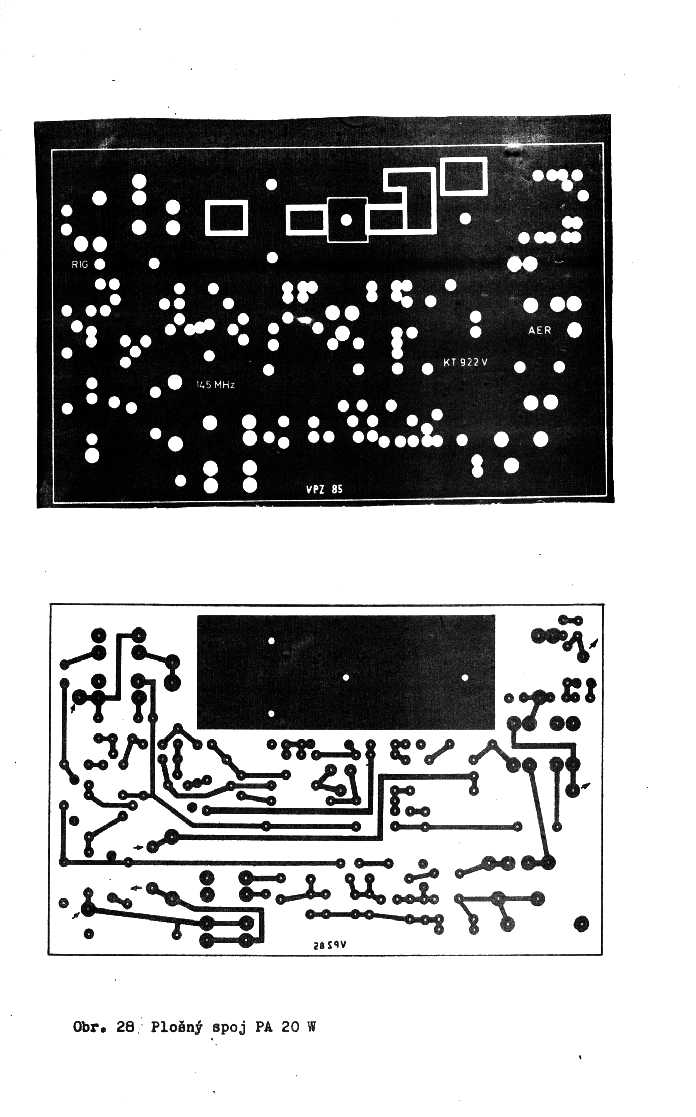

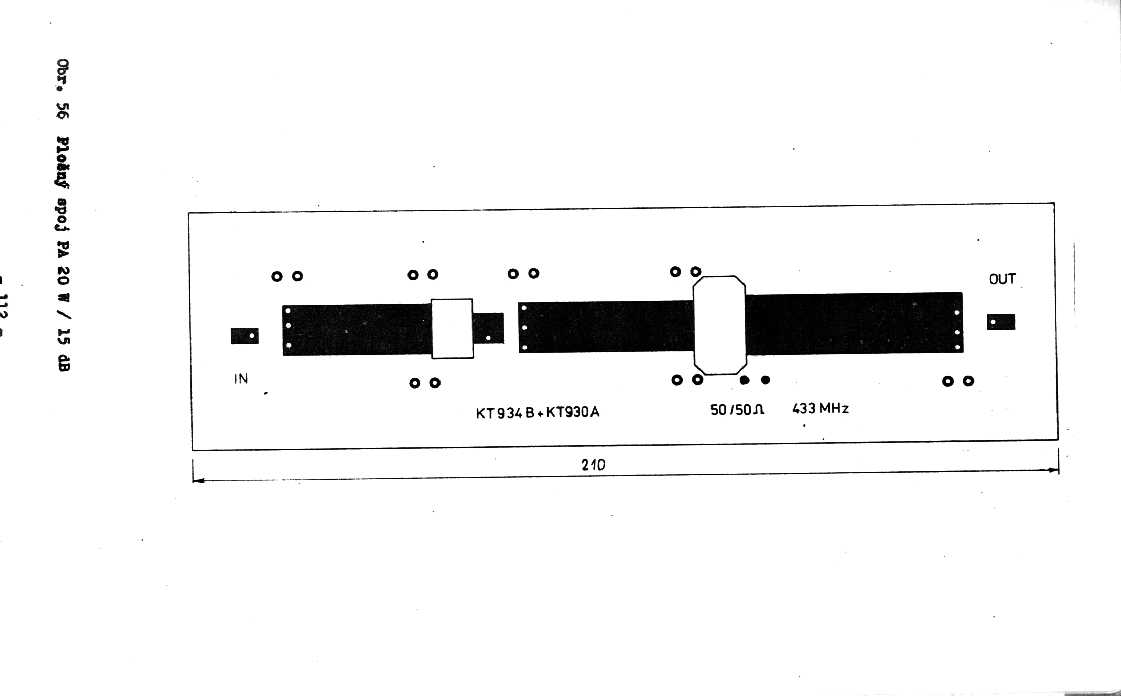

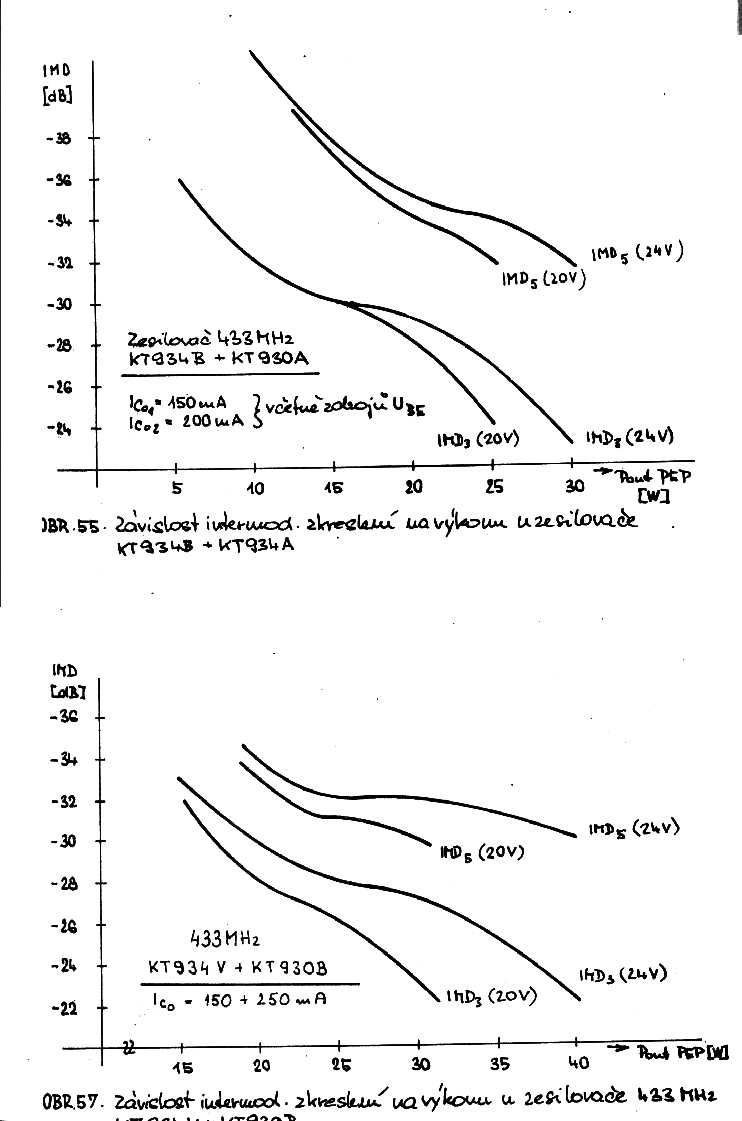

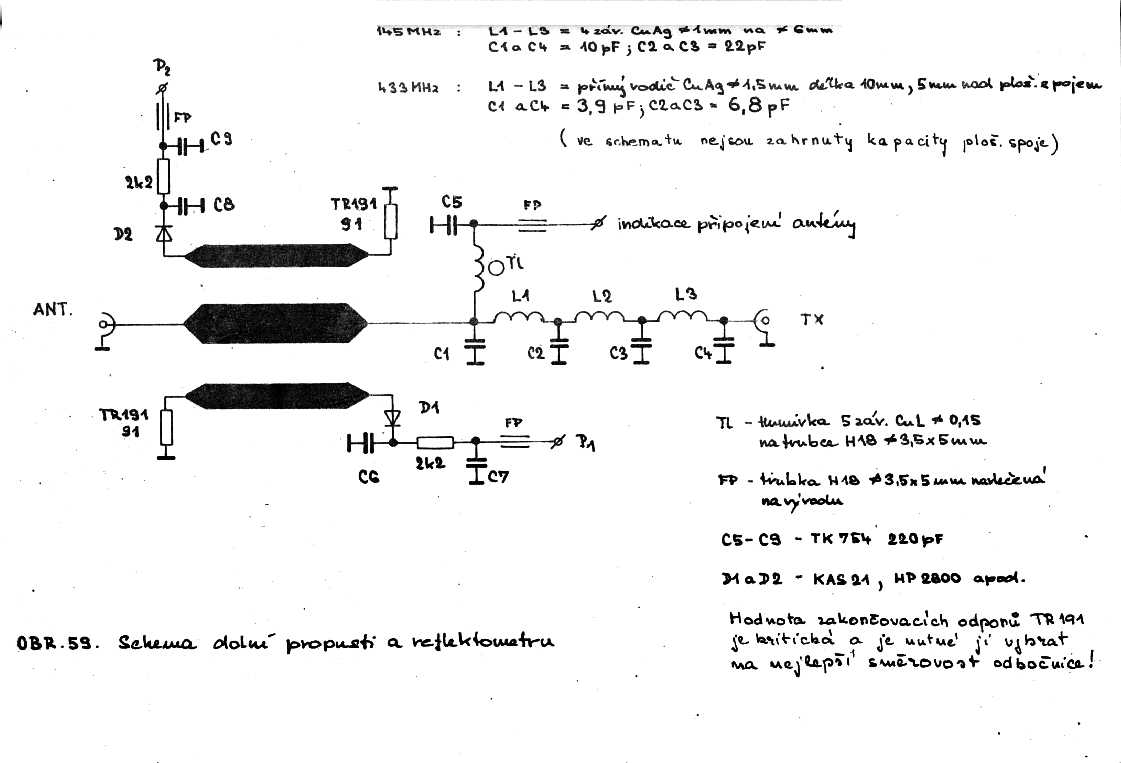

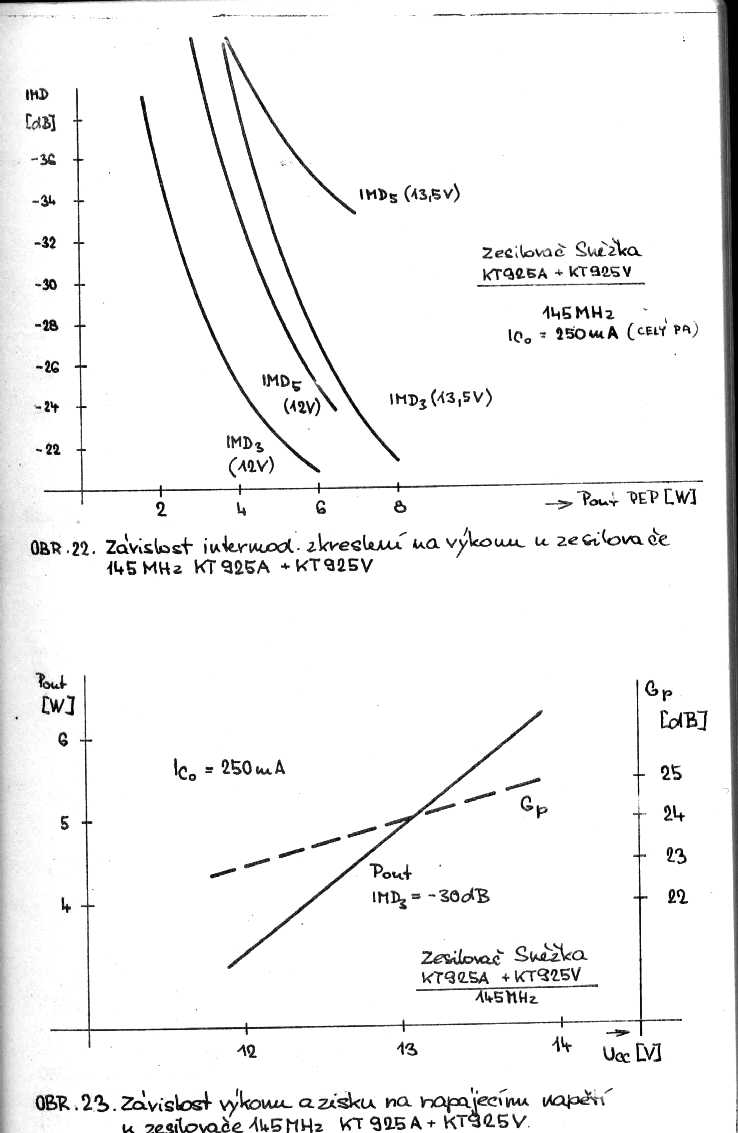

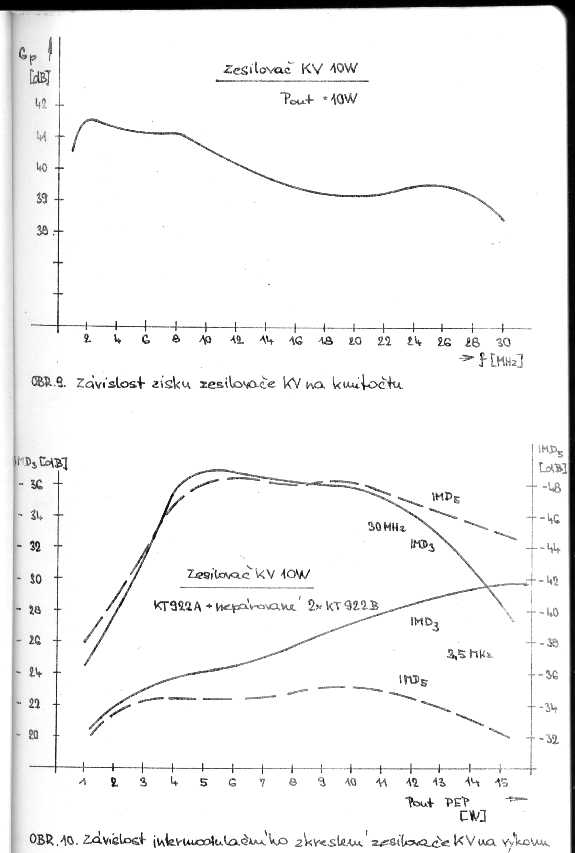

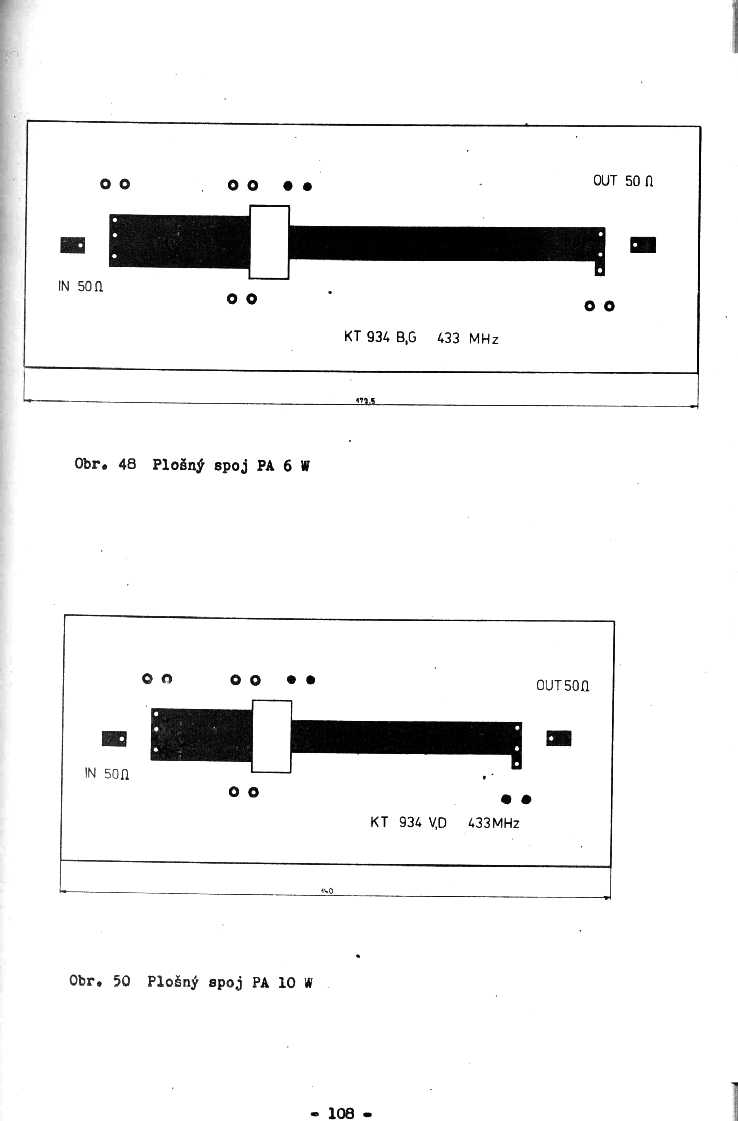

Doprovodné obrázky k textu příspěvku jsou zde:

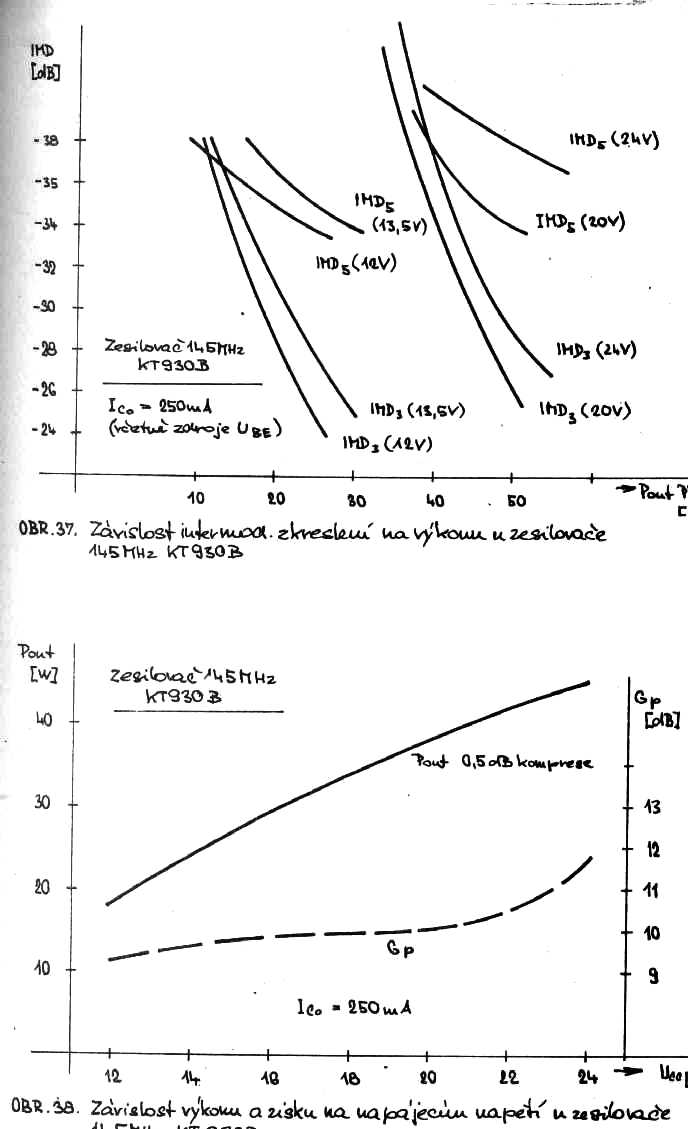

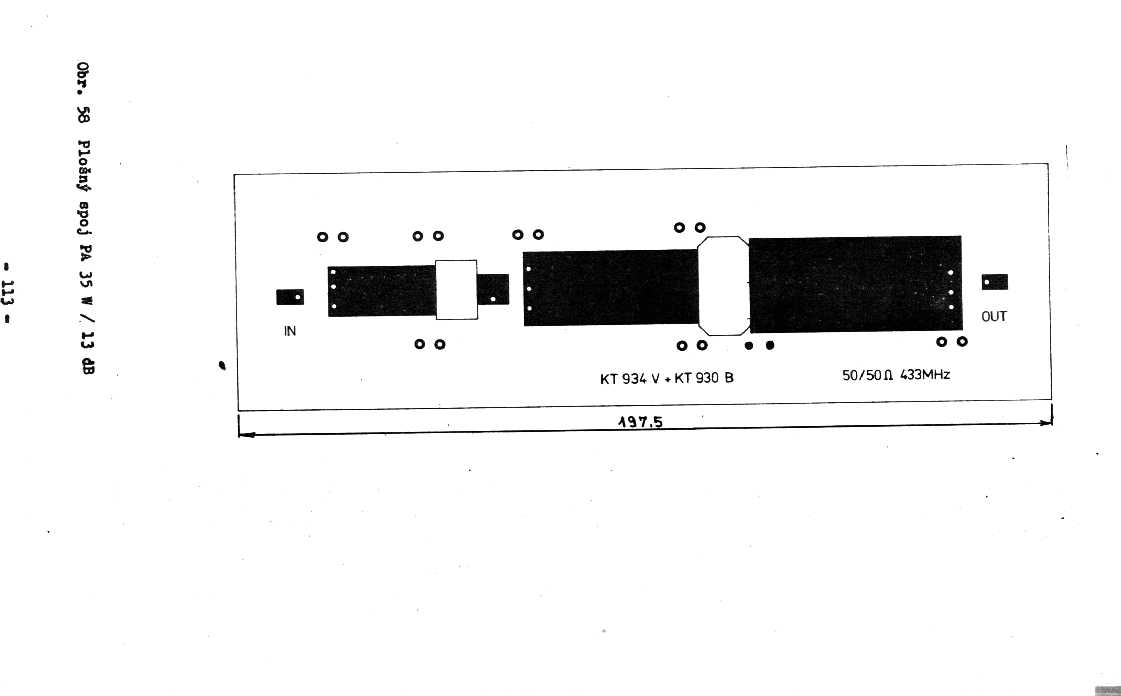

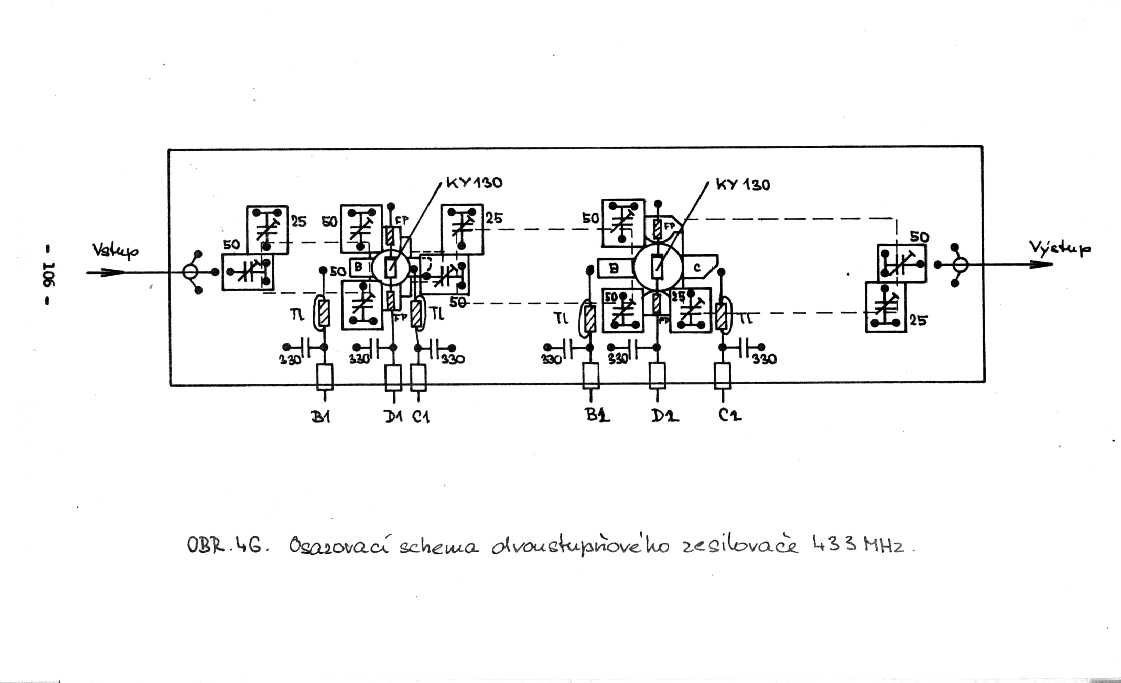

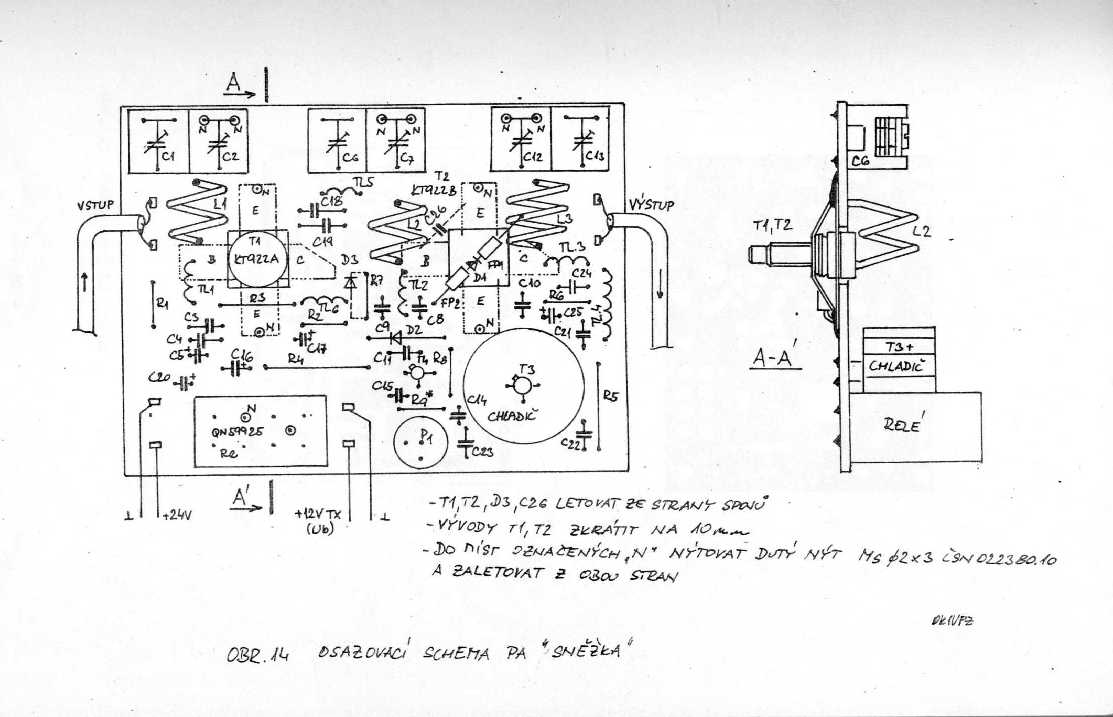

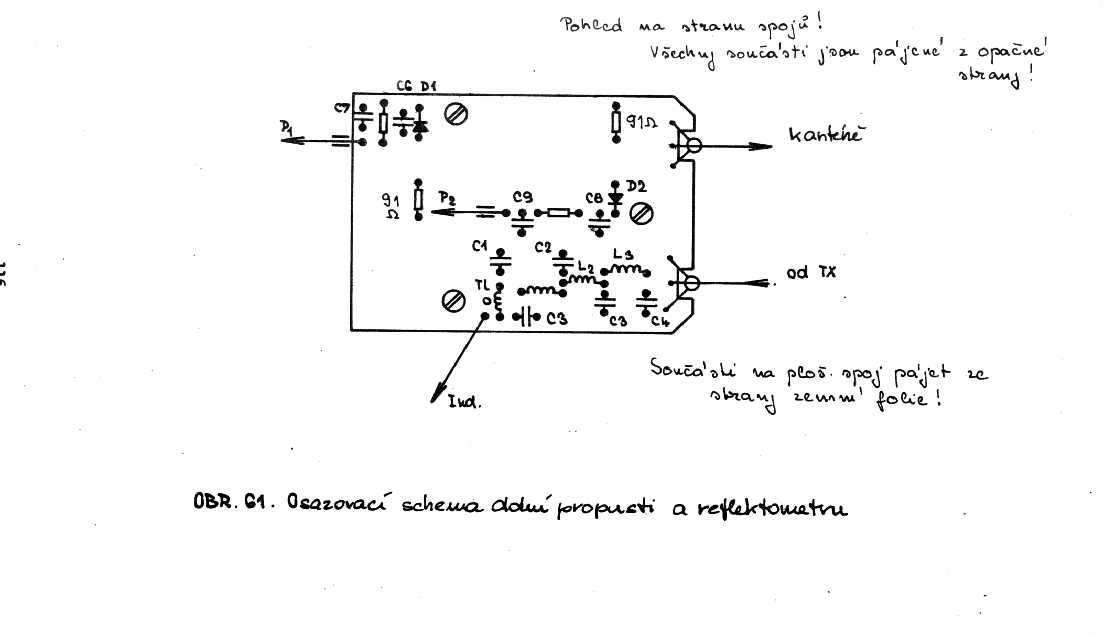

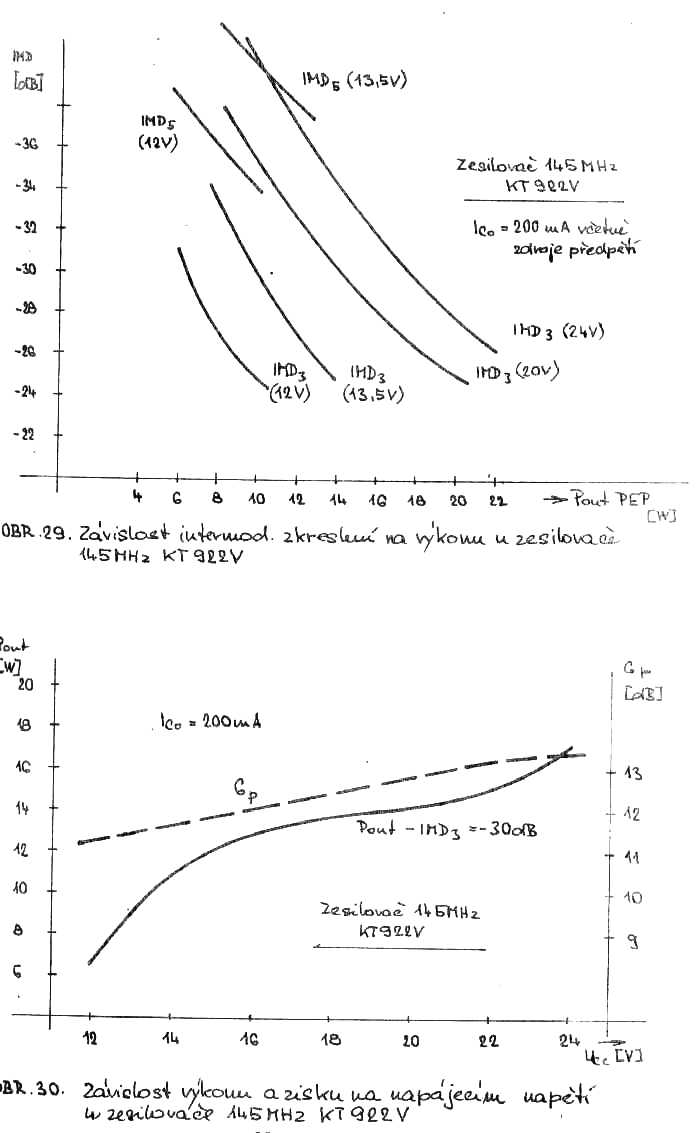

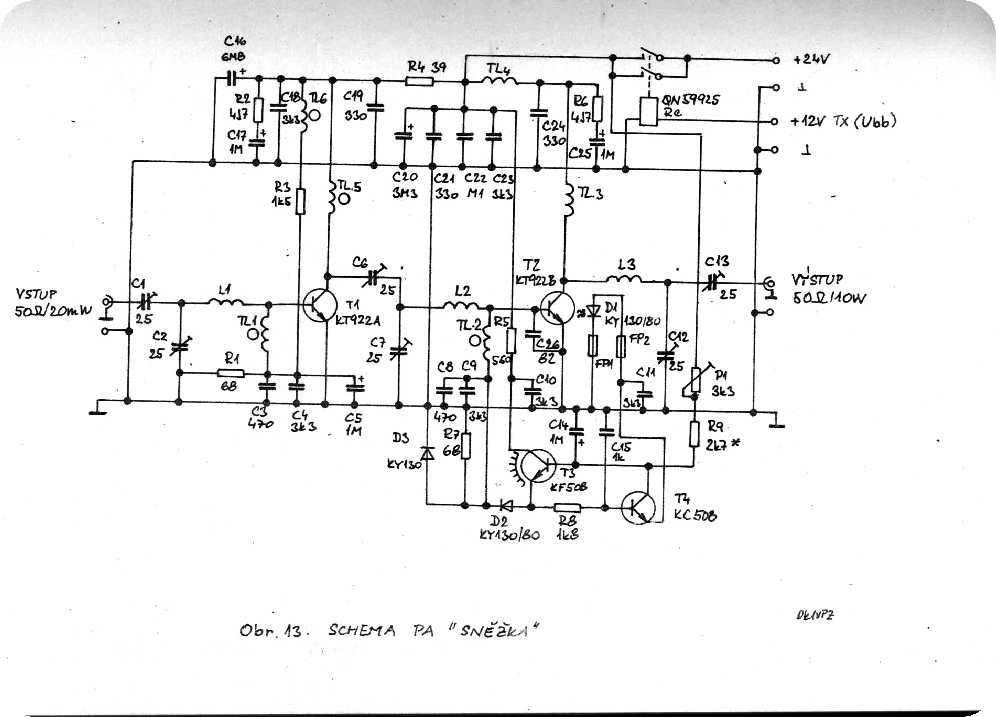

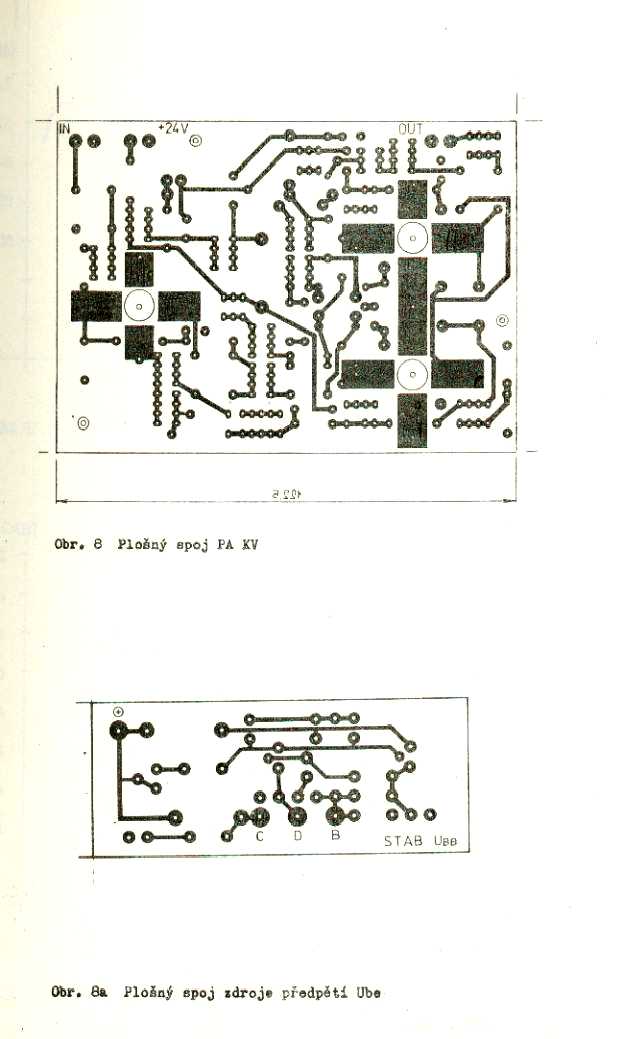

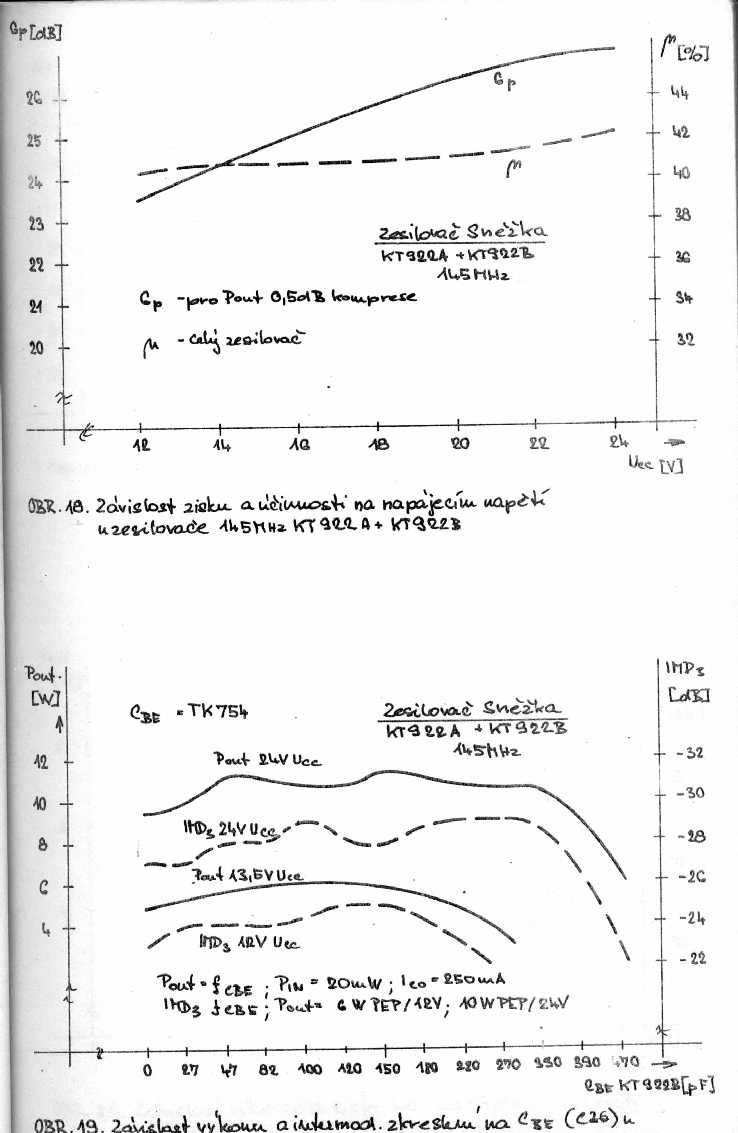

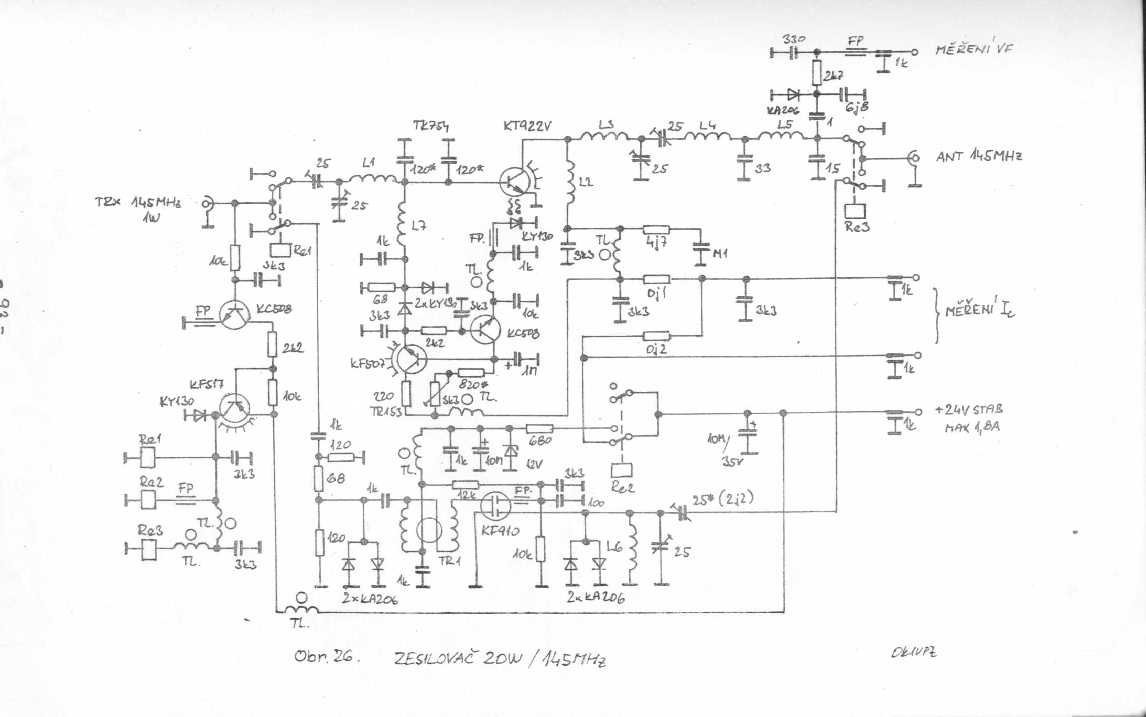

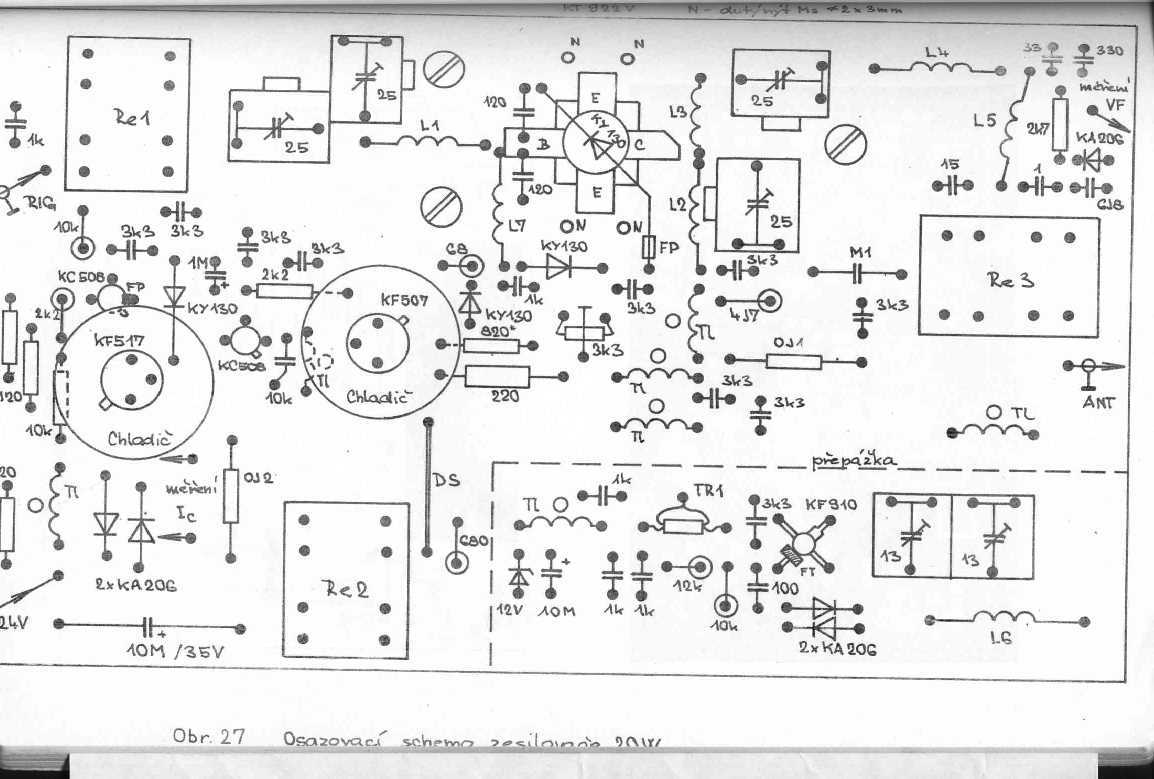

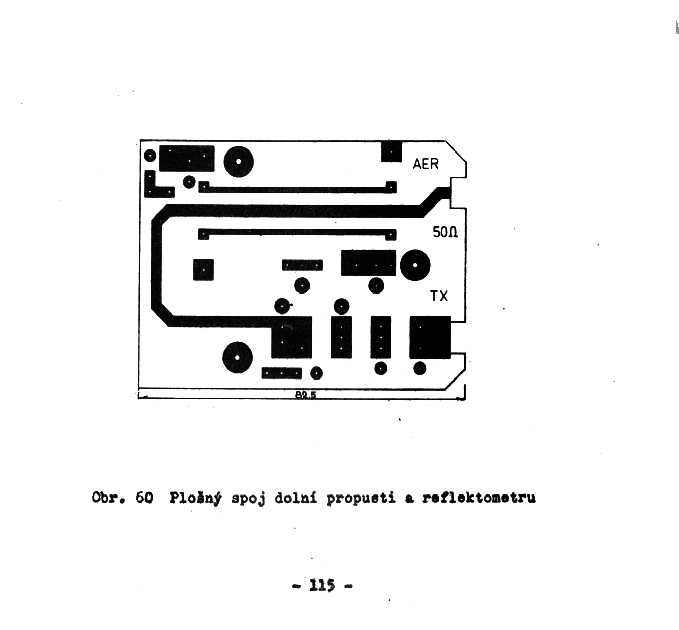

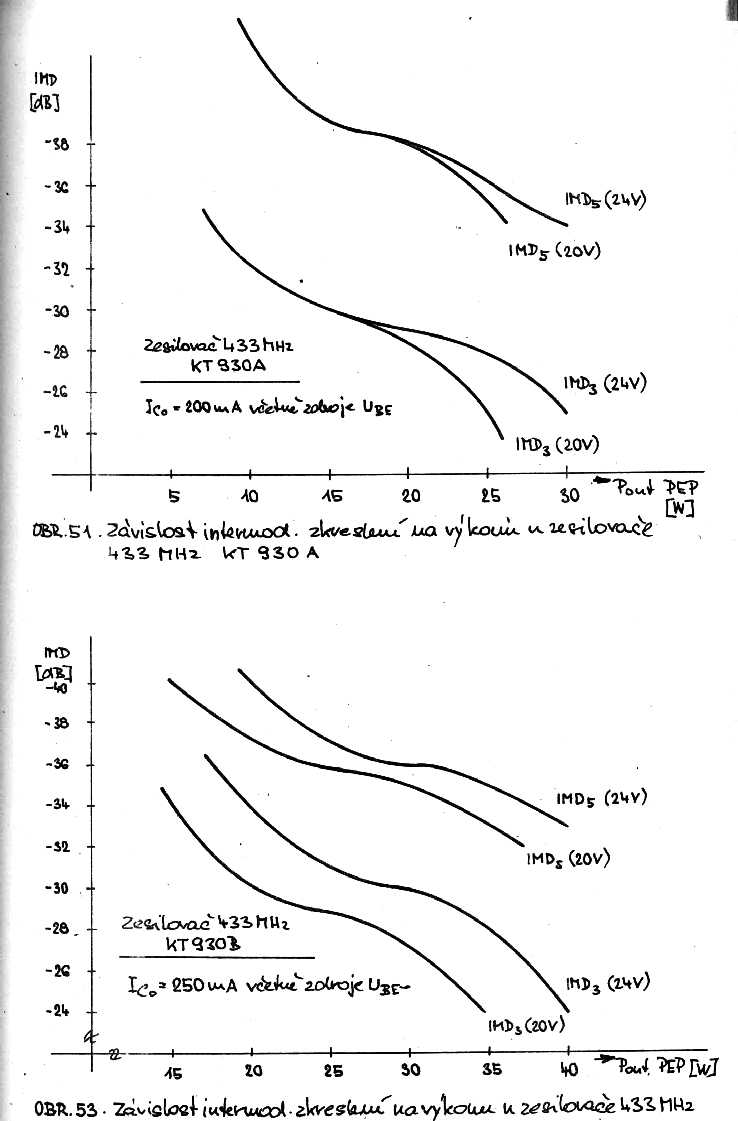

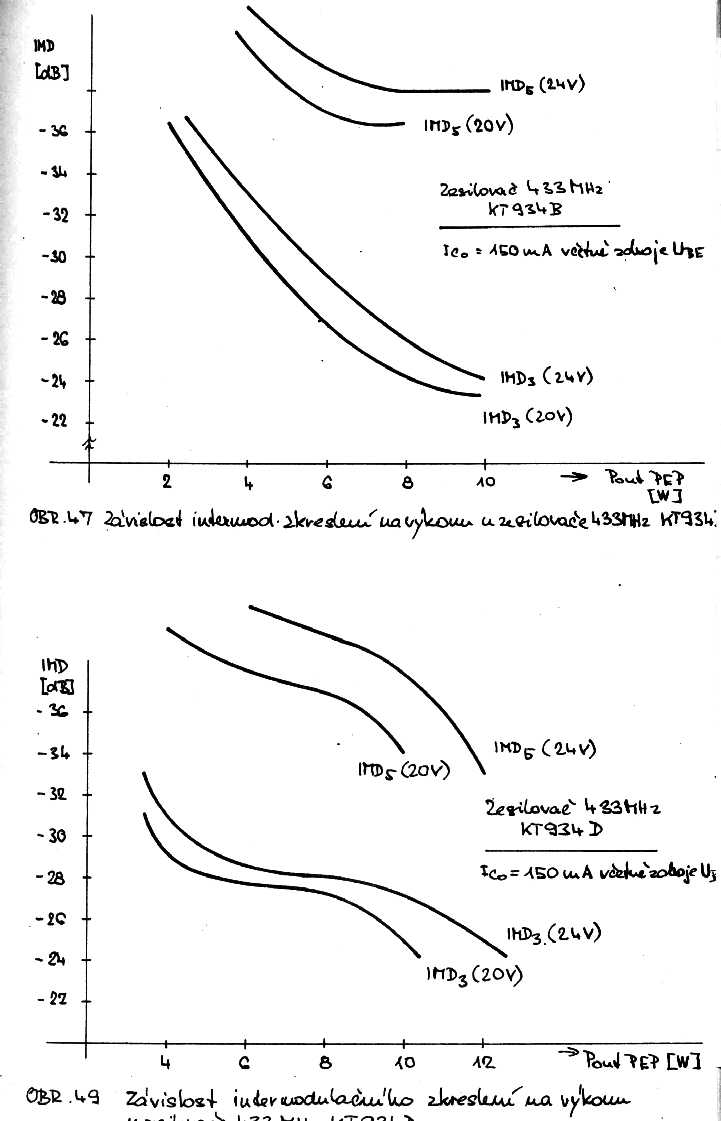

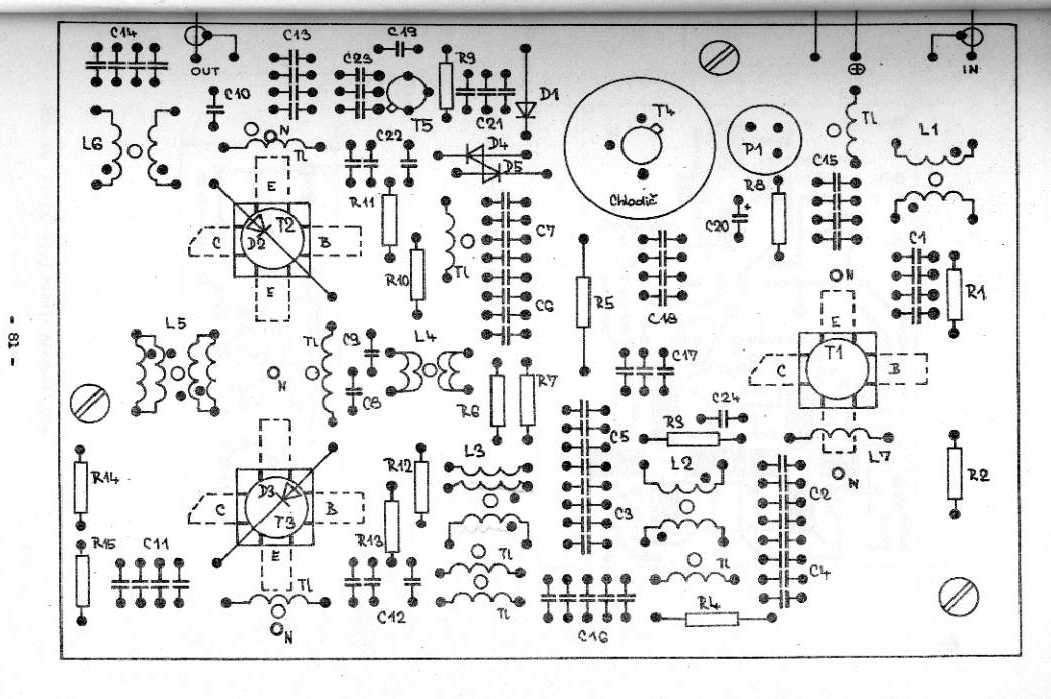

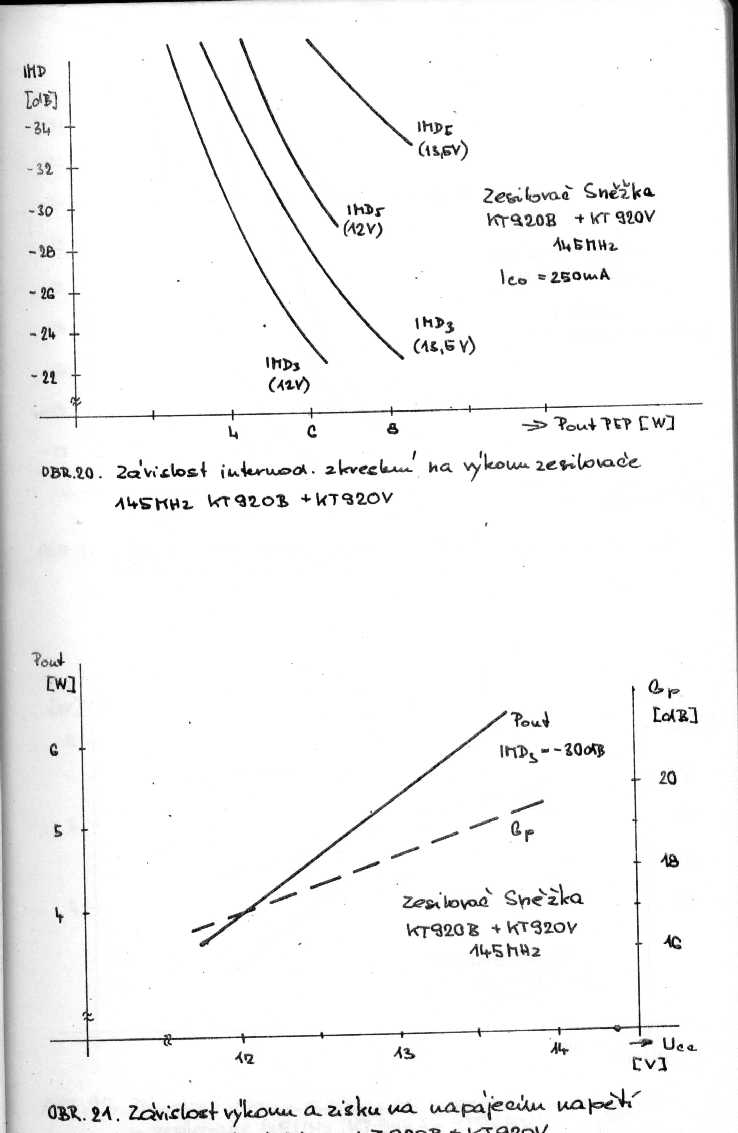

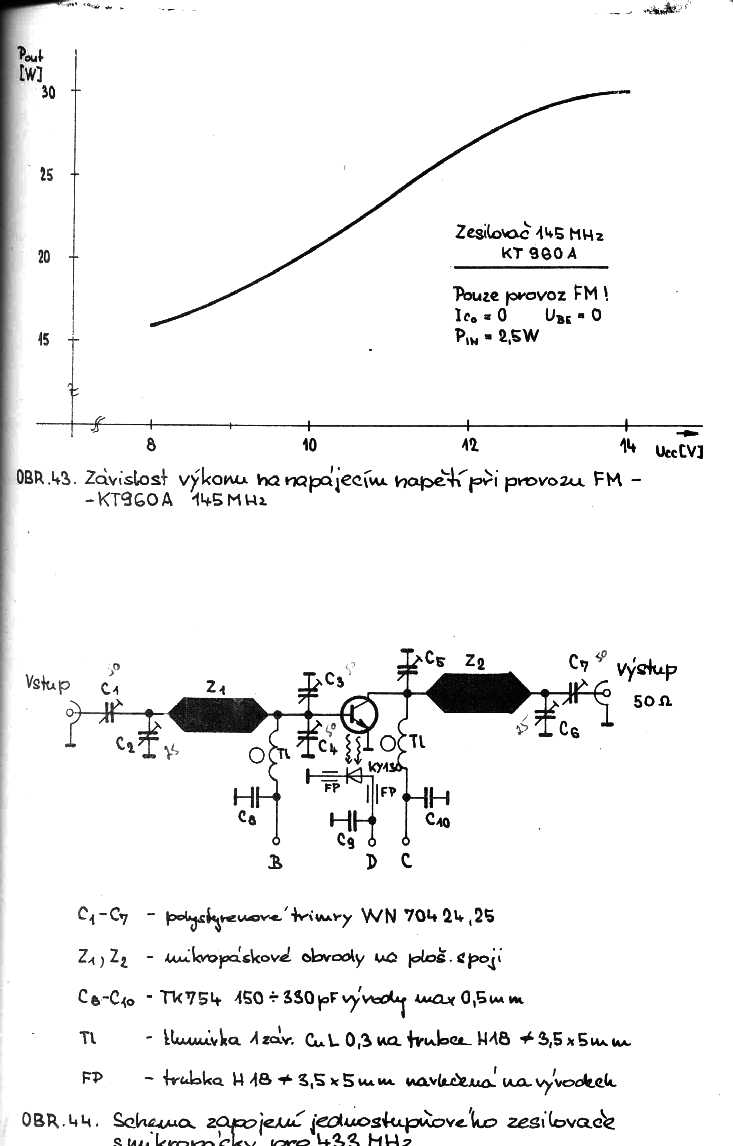

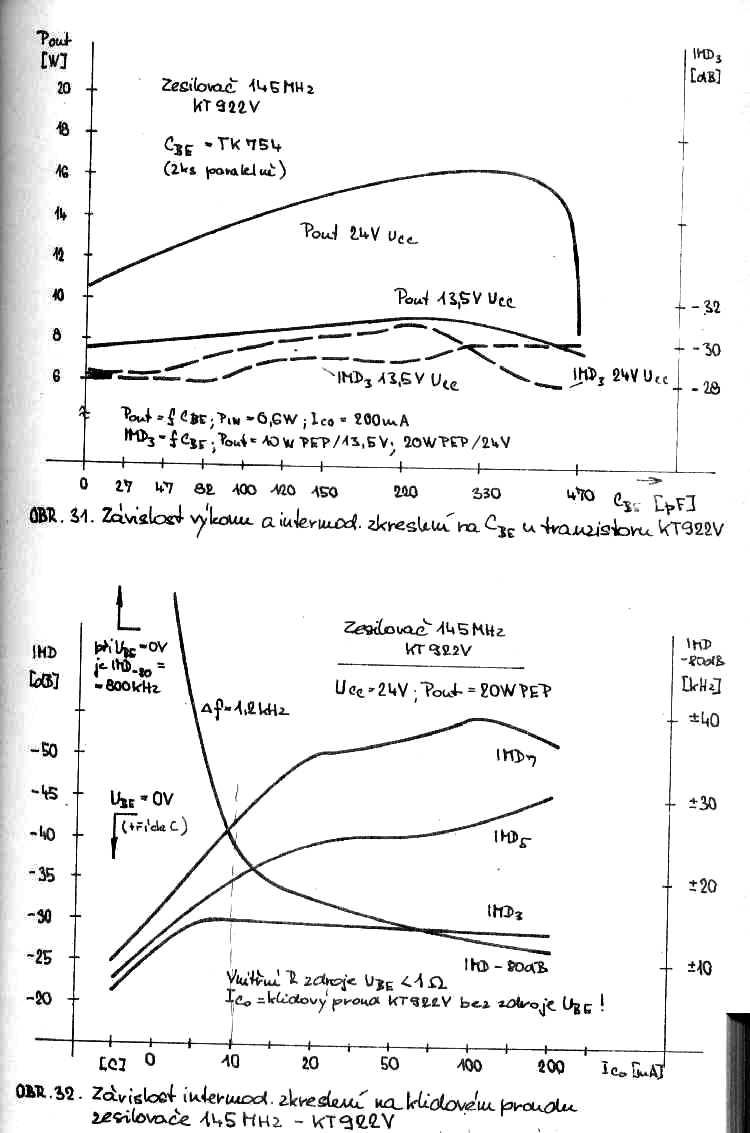

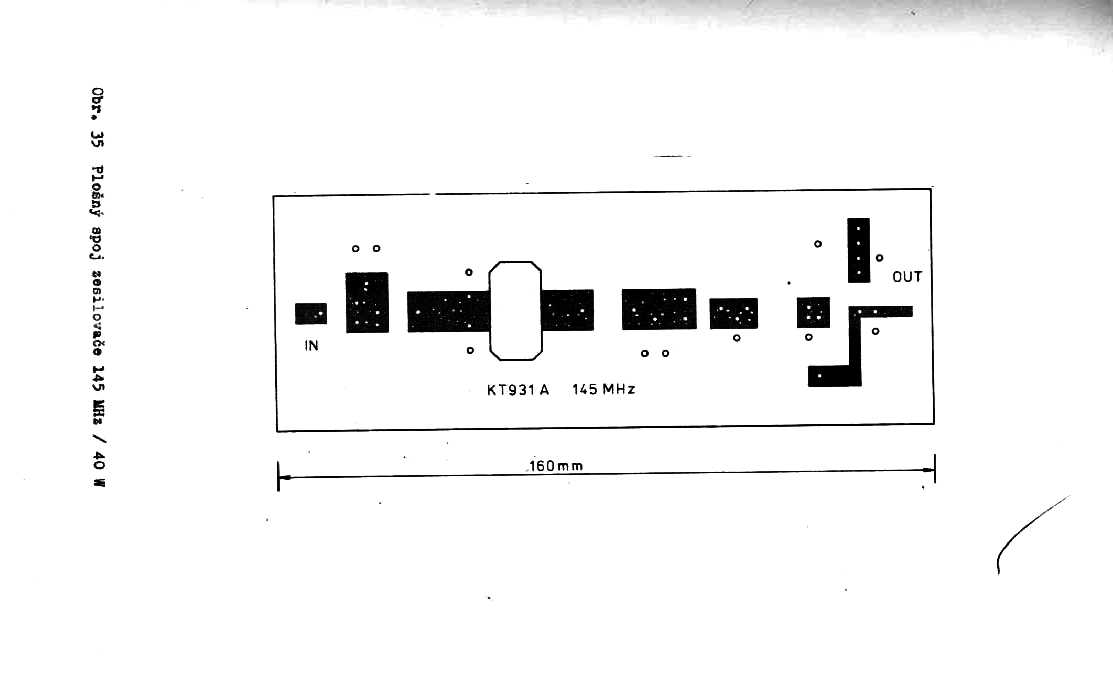

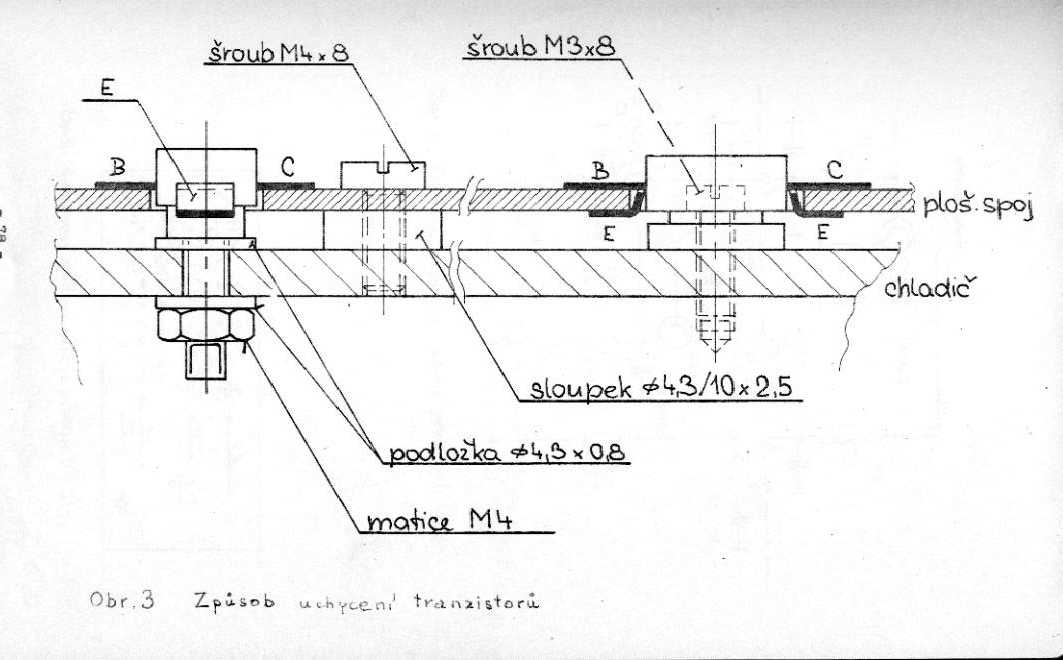

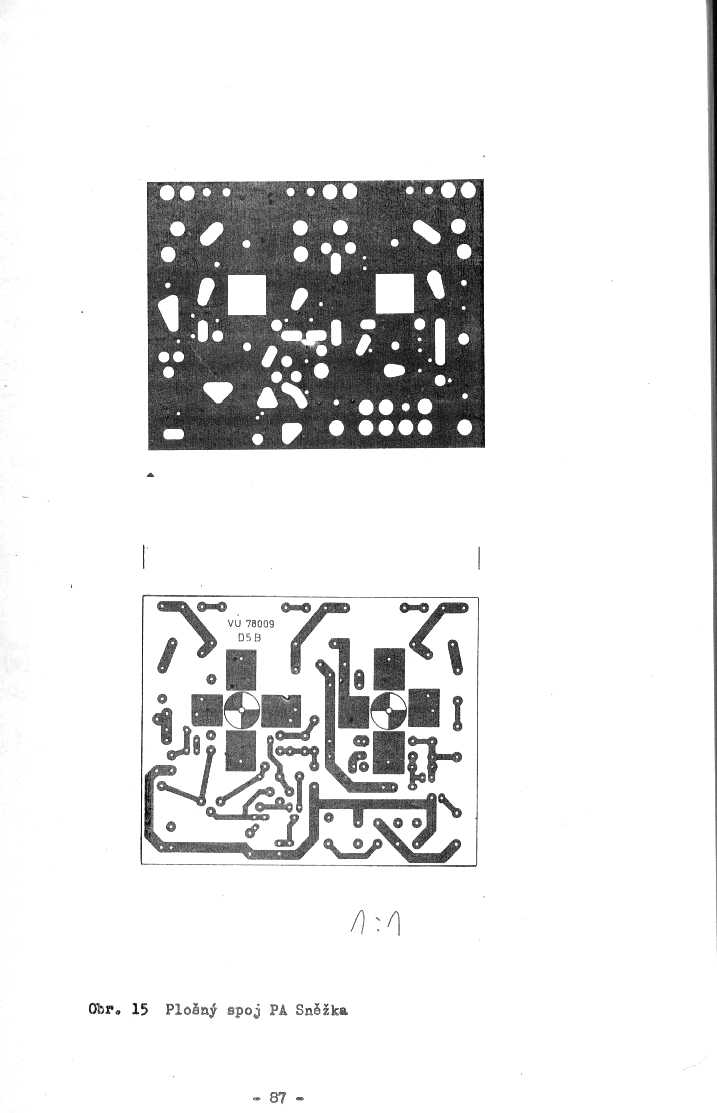

Obrázek: 1 a 2, 3, 4 a 5, 6, 7, 8, 9 a 10, 11 a 12, 13, 14, 15, 16 a 17, 18 a 19, 20 a 21, 22 a 23, 24 a 25, 26, 27, 28, 29 a 30, 31 a 32, 33 a 34, 35, 36, 37 a 38, 39 a 40, 41 a 42, 43 a 44, 45, 46, 47 a 49, 48 a 50, 51 a 53, 52 a 54, 55 a 57, 56, 58, 59, 60, 61

Pokud dáváte přednost tomu, stáhnout si celý (4 MB) článek v ZIP formátu najednou, klikněte zde.
