Třímístný LED display pro rotátor.

Tahle konstrukce je z technického hlediska zcela nezajímavá. Uvádím ji jen proto, že když jsme v klubu potřebovali návrh plošného spoje pro třímístný displej rotátoru, který by ve tmě svítil, hledal jsem po internetu plošný spoj, abych to nemusel vymýšlet sám, ale nenašel jsem ho. A tak jsem byl donucen si ho nakreslit. A když už jsem ho nakreslil, nechal udělat a opravil chyby návrhu, bylo by škoda si návrh nechat pro sebe, protože určitě nejsem sám, kdo takový plošný spoj může potřebovat. Konstrukce displeje předpokládá, že plošný spoj je prokovený. 73! ok1vpz

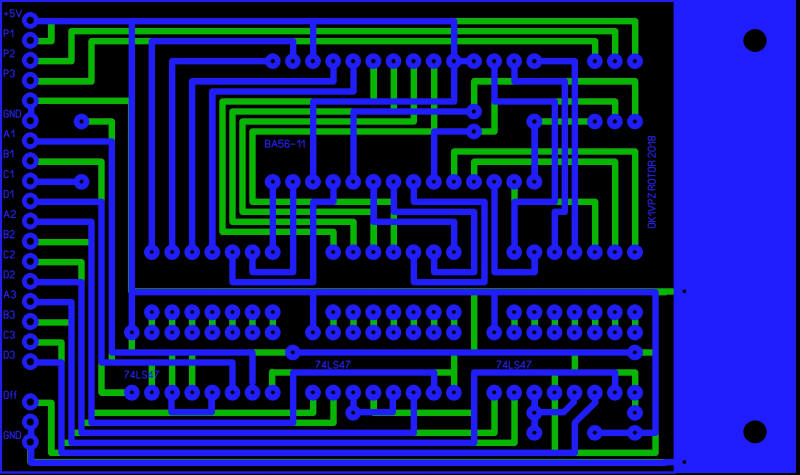

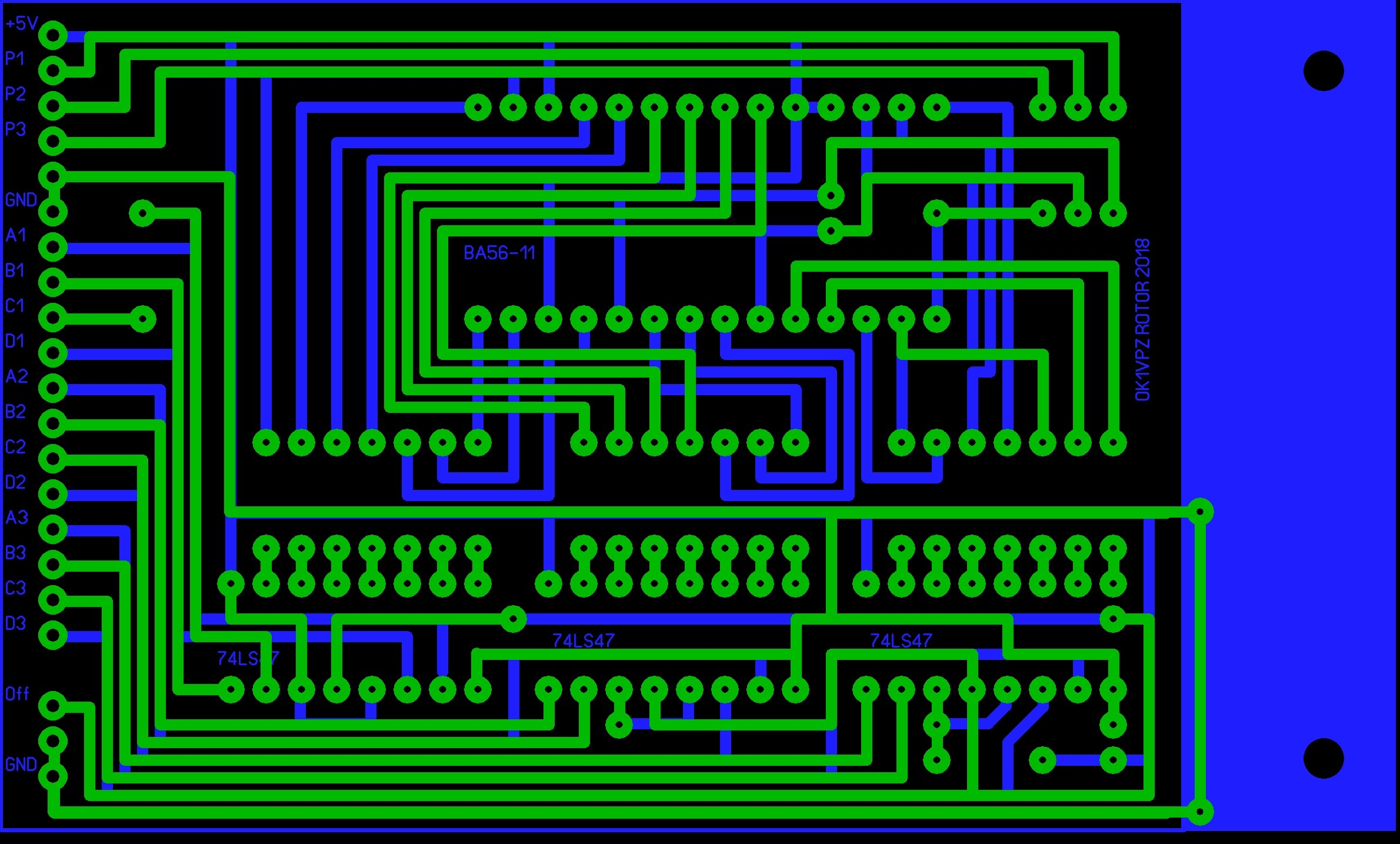

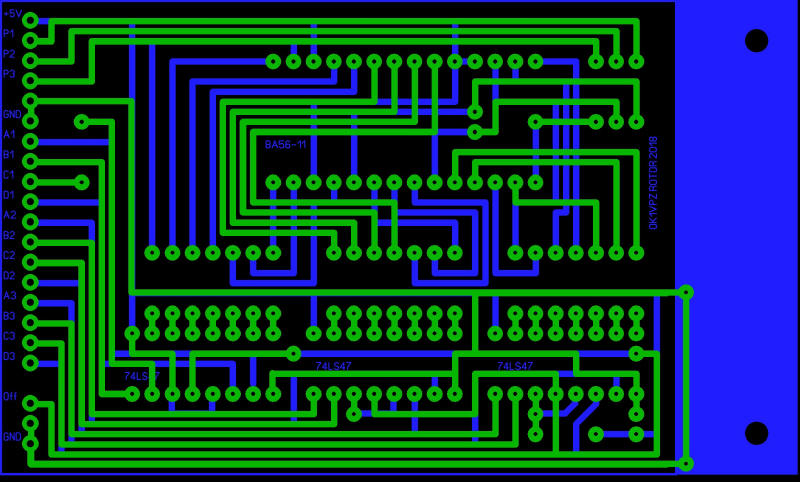

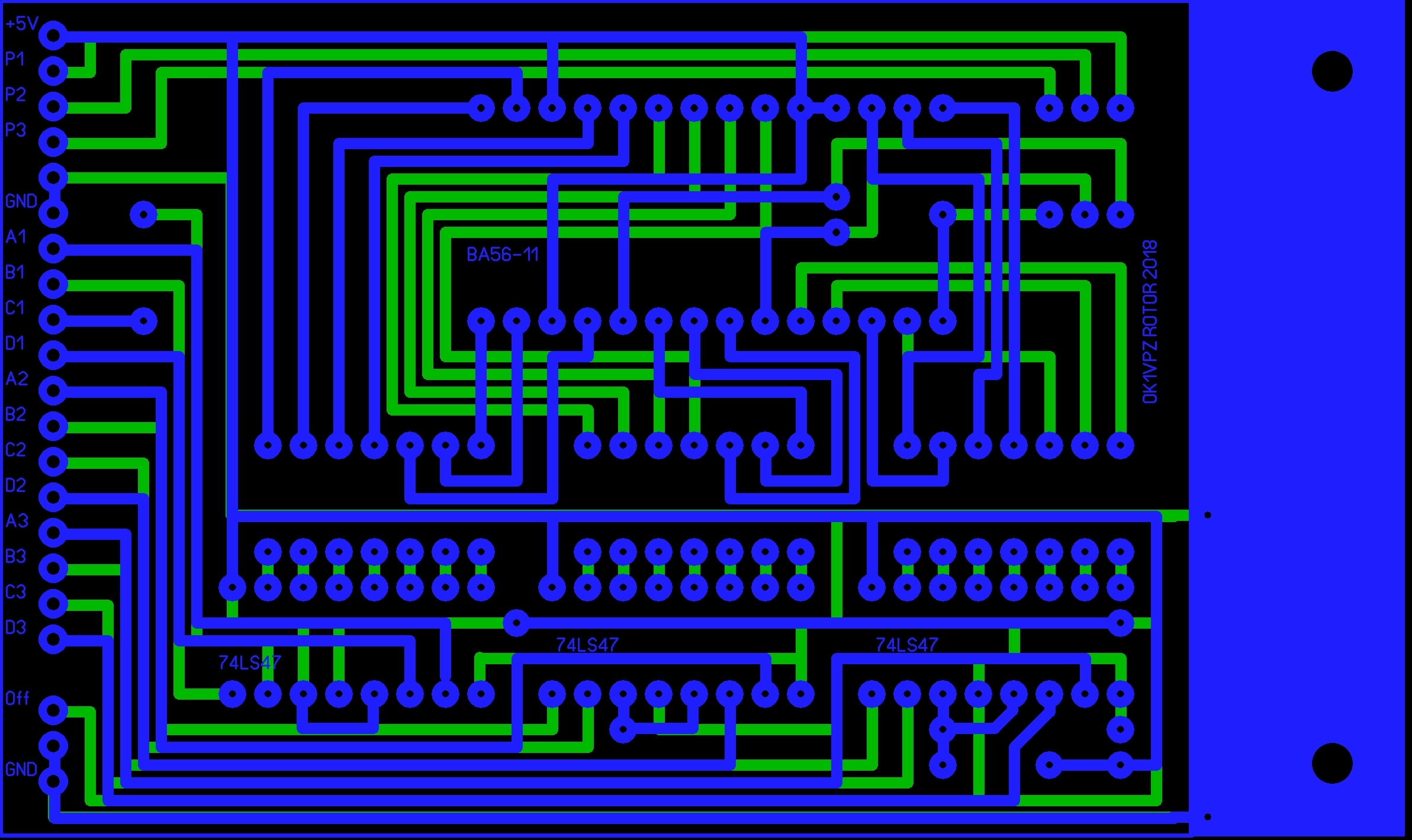

Plošný spoj: dvouvrstvá, prokovená deska 10 x 6cm. Spoje na horní straně (strana součástek) jsou modré, spoje na opačné straně zelené.

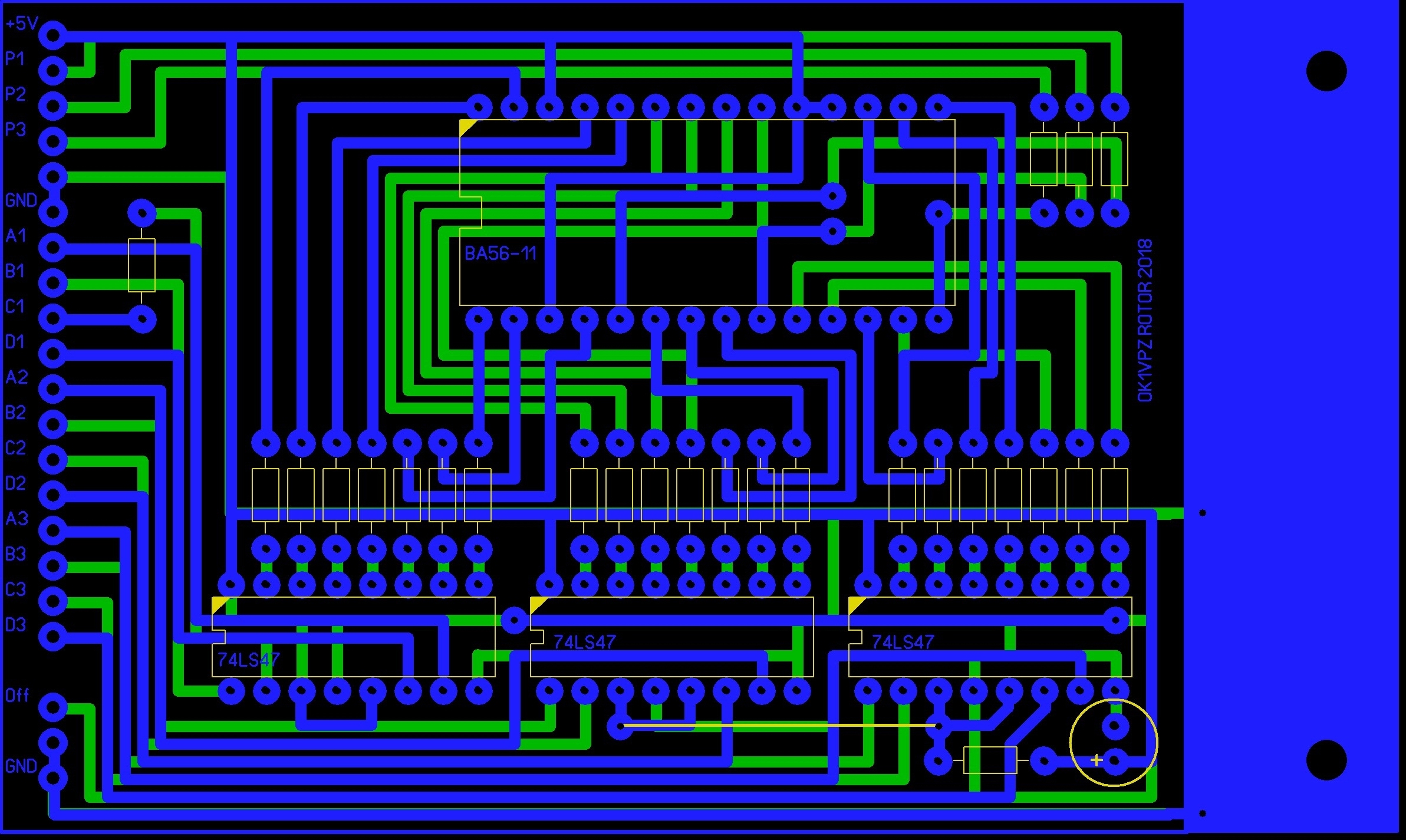

Rozmístění součástek:

Soubor pro program Sprint-Layout50:  http://www.ok2kkw.com/rotator/display_rotor_led_strana_a.lay
