VUSC pro Windows

Verze 6.45

OK1DIX (c) 2018

1. VUSC - VHF/UHF/SHF/Contest pro Windows

Program je urcen pro VKV zavody, jak pri primem pouziti pri contestu, tak i pro zadani a vyhodnoceni dat po zavode. Ma mnoho funkci specifickych pro VKV zavody. Pri jeho tvorbe bylo vyuzito letitych zavodnich zkusenosti operatoru stanic OK2KKW, OL4A, OK2A, OL9W, OK1KUO, DM7A, IZ4BEH, PE9GHZ a dalsich. Program je nastupcem puvodni DOSove verze. Design verze pro Windows je podobny jako u programu N1MM. Autor rad uvita jakekoli dalsi pripominky a namety na vylepseni. Program je v cestine, anglictine a nemcine vcetne prislusnych manualu.


2. Technicke podminky

Program je urcen pro osobni pocitace typu PC s operacnimi systemy Windows 2000/XP/Vista/7/8/10. Program neni podporovan ve Windows 95, 98, Me a NT.

Pozadavky na hardware:
ˇ Procesor: minimalne Pentium II >200 MHz
ˇ Pamet RAM: testovano na minimalne 128 MB
ˇ Misto na disku: asi 30 MB v zavislosti na velikosti databazi a krome souboru zvukovych nahravek
ˇ Porty (podle potreby): seriovy RS-232C COM (klicovani, pasticka, TRX, prepinani pasem), paralelni LPT (klicovani, pasticka, rotator, prepinac pasem), USB (rotator)
ˇ Volitelne sitova karta a zvukova karta
ˇ Rozliseni displaye minimalne 1024x768, optimalne 1280x1024 a vetsi.

Pozadavky na software:
ˇ Windows XP/7/8/10 s DirectX verze minimalne 9.0c.
ˇ Volitelne LINX DLPortIO driver pri pouziti paralelniho LPT portu pro klicovani, rotator nebo prepinani pasem (pouze pro 32bitove Windows)

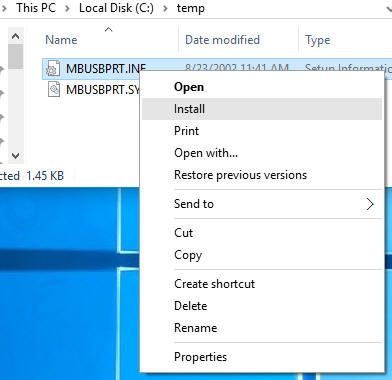

ˇ Volitelne MBUSB driver pro USB adapter rotatoru s PICem (pouze pro 32 bitove Windows).
ˇ Volitelne driver pro Arduino UNO r3 pro novy adapter rotatoru.

Pozadavky na operacni pamet a misto na disku se mohou lisit v zavislosti na velikosti databazi, poctu zavodu a zvukovych souboru (viz dale). Autor oceni vsechny informace tykajici se pouziti na ruznych typech pocitacu a verzich Windows.


3. Instalace

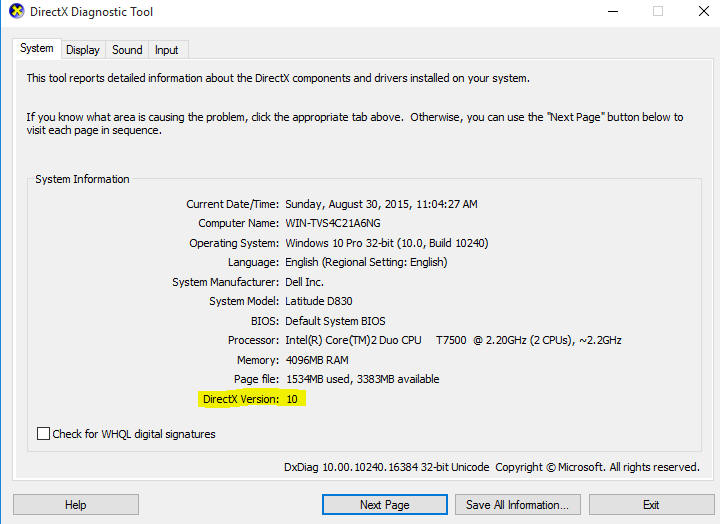

Pred instalaci nejprve zkontrolujte, zda je v systemu nainstalovan DirectX alespon verze 9.0c. Windows Vista, 7, 8 a 10 jiz obsahuji vyhovujici verzi DirectX. Ve starsich verzich Windows 2000 a XP najdete na harddisku program dxdiag.exe (obvykle v adresari C:\WINDOWS\SYSTEM32 nebo C:\WINNT\SYSTEM32) a spuste ho dvojitym klikem. Program ukaze krome mnoha jinych veci take verzi DirectX.


 Pokud v systemu neni DirectX nebo je verze starsi nez 9.0c, stahnete ho z Webu:

http://www.soft32.com (hledat "DirectX Redistributable") nebo http://www.microsoft.com/downloads/details.aspx?id=35 a naistalujte podle instrukci.

Nova instalace VUSC se provede spustenim samorozbalujiciho archivu VUSC_setup_cz.exe. Instalacni adresar (cela cesta) nesmi nikde obsahovat zadne mezery, tecky nebo pomlcky!

Pokud je PC vybaveno paralelnim (LPT) portem a chcete jej pouzit pro klicovani CW, prepinani pasem nebo ovladani rotatoru, nainstalujte po instalaci VUSC driver DLPortIO z podadresare DriverLINX\install spustenim programu Install.exe. Pripadna instalace driveru MBUSB pro ovladani rotatoru pres adapter s PICem probehne automaticky pri prvnim pripojeni adapteru k PC. Obe predchozi moznosti vsak plati jen pro 32bitove Windows. Automaticky po pripojeni se nainstaluje i driver Arduina pro rizeni rotatoru pomoci noveho adapteru. Pokud pouzivame Microham, musi se instalovat USB driver podle dokumentace. Detaily viz kapitola 17 o instalaci podpory rotatoru a kapitola 10 ovladani CW/SSB.

Pro upgrade na vyssi verzi je lepe stahnout archiv VUSC_<cislo verze>_cz.exe. Mate-li potize se spustenim nove verze programu po upgradu (napr. program se po startu zhrouti, ztrati se nektera okna apod.), nahradte soubor vuscwin.cfg v instalaci souborem vuscwin*.cfg z podadresare data podle rozliseni vaseho displaye. Musite vsak v takovem pripade znovu zadat vlastni konfiguraci CW/SSB pameti, obnovit rozmisteni oken a dalsi uzivatelske parametry.

Pouzivate-li driver DLPortIO pro ovladani paralelniho portu LPT, muze na Windows XP nekdy dojit k problemu, ze po instalaci urcitych aktualizaci Windows (ktere se instaluji automaticky z Internetu) se z nejasneho duvodu zmeni nastaveni driveru. Program pak pri spusteni bud neaktivuje paralelni porty (nezobrazuji se pri konfiguraci CW ci rotatoru) nebo hlasi chybu "Driver DLPortIO nebyl zaveden". V takovem pripade je nutno zmenit hodnotu klice v registracni databazi zpet na puvodni hodnotu. Postup je nasledujici:

Start->Spustit program

Do policka napiseme regedit a klikneme OK

Najdeme ve strukture adresar:

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\dlportio

dvojklikem otevreme nejprve adresar, pak klic Start a zmenime hodnotu klice na 2 (predchozi hodnota je obvykle 3). Presvedcte se tez, ze se soubor DLPortIO.SYS nachazi v adresari na miste uvedenym pod klicem ImagePath.

Ukoncime regedit a restartujeme pocitac.

POZOR! Ujistete se, ze menite opravdu pouze vyse popsany klic Start. Zmenou (treba neumyslnou) jinych klicu v registracni databazi muzete znicit vas system! Netroufate-li si na to, pozadejte zkusenejsiho kolegu.

Pokud by i po tomto zasahu driver nefungoval, zkuste zmenit klic Start na 1 a znovu nainstalovat driver.

Pokud potrebujeme z jakehokoli duvodu program odinstalovat, staci proste vymazat instalacni adresar a prislusne zastupce. Jelikoz program nepouziva registracni databazi, neni treba ho odinstalovavat v ovladacim panelu Windows.


4. Soubory

Instalace obsahuje tyto soubory:

ˇ VUSC.EXE - contestovy program

ˇ VUS_BASE.ASC - ASCII soubor databaze znacek stanic s lokatory

ˇ VUS_BAND.ASC - ASCII soubor databaze znacek stanic a pasem na nichz bylo spojeni

ˇ VUS_BASE_DEF.ASC - nahradni ASCII soubor databaze znacek stanic s lokatory

ˇ OWNH.HDR - soubor s udaji celni stranky deniku

ˇ QSL_BASE.ASC - ASCII soubor databaze QSL

ˇ CONLIST.TXT - seznam kombinaci zavod/pasmo, ktere byly zarazeny do databaze

ˇ QSLTEM.HDR - formular nalepky na QSL

ˇ VUS.HDR - formular celniho listu pro zavody vyhodnocovane na vzdalenost

ˇ VUS2.HDR - formular celniho listu pro zavody vyhodnocovane na lokatory a nasobice

ˇ VUS3.HDR - formular celniho listu pro Nordic Activity Contest a Tesla Contest

ˇ QRBPAT.DAT – soubor s daty pro bodovani spojeni podle lokatoru.

ˇ VUSC_CZ.HTM - ceska dokumentace v HTML formatu (soucasti jsou i graficke soubory ve formatu GIF)

ˇ VUSC_EN.HTM - anglicka dokumentace v HTML formatu (soucasti jsou i graficke soubory ve formatu GIF)

 VUSCWIN.CFG – konfiguracni soubor - poloha a velikost oken, nastaveni fontu, obsah morse pameti, nastaveni packetu a dalsi technicke parametry. Pro usnadneni prace jsou dodavany vzorove soubory VUSCWIN1024.CFG, VUSCWIN1280.CFG a VUSCWIN1600.CFG pro ruzna rozliseni displeje.

ˇ QUICKSTART.CFG - konfiguracni soubor obsahuji aktualni nastaveni pro rychly restart

ˇ
ROTATOR.CFG - konfiguracni soubor obsahuji aktualni nastaveni vsech rotatoru

ˇ RIVER.PNT, ISLAND.PNT, COAST.PNT, COUNTRY.PNT  – Soubory s daty pro kresleni mapy spojeni.


V prubehu prace s programem vznikaji tyto soubory:

ˇ #######.DIX - soubor s daty zavodu

ˇ #######.BIN - pracovni soubor s daty zavodu

ˇ #######_$$$.LOG - denik z prislusneho pasma k vytisteni

ˇ #######_$$$.EDI - denik z prislusneho pasma ve formatu EDI (format pro vymenu pomoci elektronickych medii).

ˇ @@%%%%%%.EDI - denik z prislusneho pasma ve formatu EDI pojmenovany podle konvence pro zasilani (viz Vseobecne podminky zavodu na VKV).

ˇ #######_$$$.LDB - soubor se setridenym seznamem stanic a jejich lokatoru z prislusneho pasma.

ˇ #######_$$$.SUM - soubor se setridenym seznamem stanic a jejich cisel spojeni z prislusneho pasma, jak pozaduji podminky nekterych zavodu.

ˇ #######_$$$.QSL - soubor k vytisteni na QSL nalepky

ˇ #######_$$$.ADI - soubor ve formatu ADIF pro upload na eQSL LoTW apod.

ˇ #######_$$$.REM - vypis spojeni u kterych byla zapsana poznamka

ˇ Adresar ####### - slouzi pro ukladani zvukovych nahravek, prubeznych zaloh, logu a dalsich souboru vzniklych pri behu zavodu a vytvareni logu. V hlavnim adresari zustavaji ze zavodu pouze soubor #######.DIX a @@%%%%%%.EDI.

Symboly ve jmenech souboru:
####### - jmeno zavodu
@@ - cislo kategorie
%%%%%% - vlastni znacka
$$$ - oznaceni pasma slozene z nasledujicich znaku:
50 - 50 MHz
70 - 70 MHz
144 - 144 MHz
432 - 432 MHz
129 - 1296 MHz
232 - 2320 MHz
340 - 3400 MHz
565 - 5.6 GHz
10G - 10 GHz
24G - 24 GHz
47G - 47 GHz
76G - 76 GHz
120G - 120 GHz
144G - 144 GHz
248G - 248 GHz

5. Spusteni

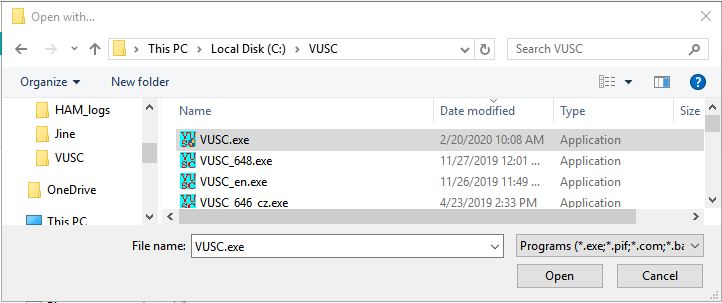

Program se spusti na Windows XP a 2000 dvojitym klikem na VUSC.EXE, nebo na zastupce na plose, pripadne na dolni liste. Na Windows Vista/7/8/10 pouzijeme pravy klik a zvolime "Spustit jako administrator" nebo to nastavime trvale ve "Vlastnosti".

Po startu se nejprve objevi dotaz, zda chceme rychly restart. Ten se pouzije v pripade, kdy porebujeme rychle obnovit posledni stav vcetne naposledy otevreneho zavodu (viz dale). V ostatnich pripadech zvolime normalni start.

Vzhledem k ruznemu rozliseni na ruznych displayich je mozne, ze poloha oken a jejich velikost po prvnim spusteni nebude optimalni. Polohu, velikost vsech oken i jejich fonty vsak lze prizpusobit podle potreby a rozliseni displaye. Fonty se nastavuji v menu "Volby->Fonty". Tim se prizpusobi vzhled oken i sire sloupcu danemu rozliseni. Pri volbe fontu pro mrizku deniku zvolte nektery z neproporcionalnich fontu, aby pozice kurzoru v okenku vzdy vychazela spravne na jednotlive znaky. Nejbeznejsi neproporcionalni fonty jsou:

Andale Monospace, Arial Monospace, Consolas, Courier, Courier New, Letter Gothic, Lucida Console, OCR-A, OCR-B, MICR, Typewriter, Typewriter Elite, Typewriter Gothic.

Font zahlavi sloupcu volte tak, aby sirka sloupcu odpovidala zvolenemu fontu pro mrizku deniku.

Nastaveni oken a fontu se ukladaji do konfiguracnich souboru vuscwin.cfg a quickstart.cfg (detaily viz dale). Jelikoz nastaveni vsech fontu a oken muze byt pro zacatecnika zejmena na displejich s nizsim rozlisenim slozitejsi, jsou s programem dodavany vzorove konfiguracni soubory vuscwin1024.cfg, vuscwin1200.cfg, vuscwin1400.cfg a vuscwin1600.cfg pro rozliseni 1024x768, 1200x1024, 1400x1024 a 1600x1200. Z nich vyberte vhodny pro vas display a zkopirujte ho do noveho souboru pod nazvem vuscwin.cfg. Zakladni nastaveni oken a fontu pro jednotliva rozliseni z techto konfiguracnich souboru je mozno tez nastavit za behu programu pomoci "VUSC->Volby->Rozliseni-><cislo>", pripadne lze pomoci volby "VUSC->Volby->Rozliseni->Uzivatelske" nacist posledni konfiguraci oken a fontu ulozenou uzivatelem v souboru vuscwin.cfg. Tento postup je mozno pouzit v pripade, ze se nejakym zpusobem porusi konfigurace, napr. okno "zmizi" v dusledku nespravne manipulace apod.

Vetsina oken, ktera nejsou prave treba, je mozno zavrit klikem na krizek v zahlavi. Zavreni vsak plati pouze pri aktualnim behu programu, pri novem startu se zase objevi. Nektera okna pak z technickych duvodu zavrit nelze. Pokud chceme trvale nezobrazovat nektera okna, klikneme pravym tlacitkem na zahlavi a zvolime "Zmensit". Tim se okno zmensi do ikony ve spodni casti obrazovky. Pokud se v tomto stavu ulozi konfigurace do vuscwin.cfg pomoci "Zavod->Ulozit nastaveni", tak zustane okno zmensene i pri novem startu. Do puvodniho stavu dostaneme okno dvojklikem na ikonu.

Pri normalnim startu cte program soubor vuscwin.cfg, kde jsou ulozena veskera nastaveni, tzn. poloha a velikost oken, fonty, komunikacni porty, obsahy pameti pro CW a dalsi parametry. Pokud soubor neexistuje jsou pouzity implicitni hodnoty. Konfiguracni soubor se uklada automaticky, pokud se program ukonci pomoci volby "Zavod->Ulozit a ukoncit" nebo explicitne pomoci "Zavod->Ulozit nastaveni". Vsechny eventualni zmeny za behu programu jsou prubezne ukladany do souboru quickstart.cfg, ktery ma stejnou strukturu jako vuscwin.cfg. Zvolime-li pri startu "Rychly restart" cte se tento soubor misto vuscwin.cfg. Rychly restart pouzijeme zpravidla pri zavode pri nejakem problemu napr. po havarii Windows, vypadku proudu, restartu PC apod. Obnovi se kompletne posledni stav pred ukoncenim programu, tzn. otevre se posledni zavod, v dialogu je provedeno prihlaseni do site na drive pouzita pasma a sychronizace deniku v siti a navaze se znovu komunikace s TRXem a rotatorem (detaily viz nize kapitoly o siti a rotatoru).

Ve vzacnych pripadech se stane, ze se program po startu zhrouti. Doposud byla zjistena pricina v chybnem driveru zvukove karty, kde dojde k chybe pri volani urcitych funkci DirectX. V takovem pripade nejdrive zkusime aktualizovat driver. Nepomuze-li to, spustime program s argumentem nosnd:

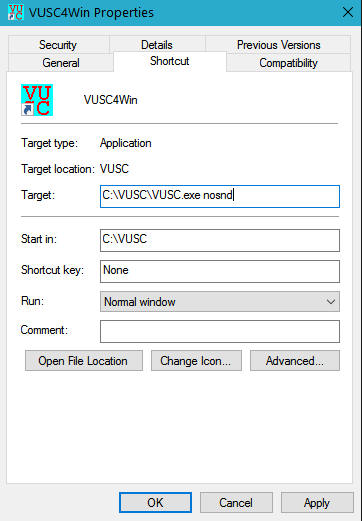

vusc.exe nosnd

Volbu "nosnd" zadame bud do zastupce na plose, nebo program spustime z prikazoveho radku "Start->spustit". Tim se vypne pouziti zvukove karty. V takto spustenem programu nelze pouzivat funkce spojene se zvukovou kartou tzn. SSB vyzvu, odposlech CW a nahravani audio signalu. Funkce klicovani CW vsak zustava zachovana.

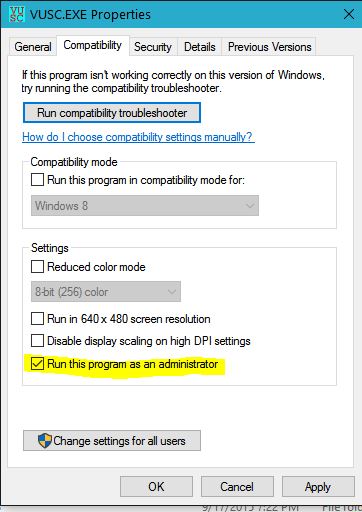

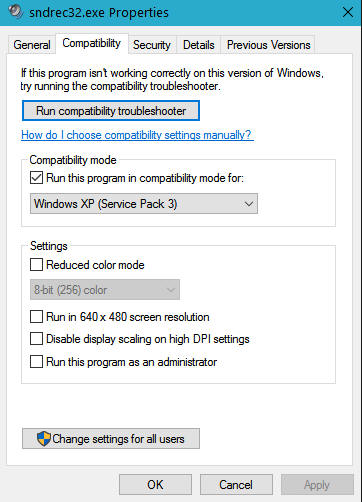

Na nekterych instalacich Windows 8 a 10 (typicky na systemech, ktere byly upgradovany z nizsich verzi a na 64bitovych systemech) muze byt jiz z drivejska instalovan driver DLPortIO pro VUSC nebo jinou aplikaci. VUSC predpoklada existenci 32bitoveho driveru, ktery vsak na 64bitovych systemech nefunguje a muze zpusobit zhrouceni VUSC pri startu. V takovem pripade bud driver odinstalujeme (staci vymazat nebo prejmenovat soubor DLPortIO.dll ze systemoveho adresare Windows) nebo spustime VUSC s parametrem nodlp stejnym zpusobem jak je popsano vyse pro parametr nosnd.

6. Prace s programem pri zavode

V menu "Zavod" zvolime bud novy zavod nebo nacteme existujici soubor zavodu. Je mozno nacist soubory s rozsirenim *.DIX, *.EDI, pri zotaveni po nekorektnim ukonceni programu i soubor *.BIN (viz dale). Do otevreneho zavodu je mozno nacist soubor z jineho zavodu pomoci "Zavod->Pridat" a tak napr. sloucit deniky z vice pasem, pokud nebyla v provozu sit. Lze nacist i textovy soubor se spojenimi v nasledujicim formatu:

<RRMMDD> <HHMM> <Znacka> <RST> <Cislo spojeni> <Prijaty kod> <Lokator>

Oddelovace tvori libovolny pocet mezer nebo tabelatoru.
POZOR! Pokud se v nacitanem souboru vyskytnou spojeni se stejnym cislem na temze pasmu jako v otevrenem zavode jsou tato spojeni prepsana.

Soubory *.DIX z DOSove verze VUSC vyssi nez 4.03 mohou byt nacteny, avsak pri ulozeni jsou automaticky zkonvertovany na novy format a nelze je dale v DOSove verzi pouzivat.

U noveho zavodu zvolime typ zavodu (vyhodnocovani) z nasledujici ho seznamu:

Vzdalenosti

Lokatory bez nasobicu

Lokatory s nasobici

Provozni aktiv

Nordic Activity

AEGAN Contest

AGCW Contest

Tesla Memorial

Dutch Activity

MOON Contest

Pri vyhodnoceni podle bodu za lokatory je mozno zadat vlastni soubor ve kterem je definovan obrazec s pocty bodu za jednotlive lokatory podle podminek zavodu. S programem je dodavan vzorovy soubor QRBPAT.DAT odpovidajici Provoznimu aktivu. Lze vytvaret i vlastni soubory a tim zpusob vyhodnoceni prizpusobit i jinym zavodum tohoto typu.

Program je navrzen predevsim pro primou obsluhu operatorem, tzn. nepouziva se denik vedeny na papire. K tomuto ucelu jsou data zabezpecena tak, aby se neztratila ani pri nahlem zhrouceni programu ci PC z jakychkoli duvodu. Maximalni ztrata muze predstavovat pouze jedine, prave rozdelane spojeni. Dojde-li k takove eventualite, pouzijeme volbu "Rychly restart" a odpovime "Ano" na otazku "Obnovit posledni stav". Program obnovi posledni stav pred ukoncenim (at uz normalnim nebo v dusledku chyby). Druha moznost je (typicky po zhrouceni Windows nebo celeho PC), ze po rozbehnuti pocitace spustime znovu program a v menu "Zavod" otevreme soubor se jmenem zavodu s rozsirenim *.BIN. Program pote zrestauruje data a je mozno pokracovat. Pokud chceme otevrit soubor *.DIX, ktery nebyl korektne uzavren, program se dotaze, zda se ma nacist stejnojmenny *.BIN, kde je posledni stav zavodu nebo puvodni *.DIX. Pred kazdou vetsi operaci v deniku (napr. pridani dalsiho zavodu do otevreneho deniku, ulozeni zavodu apod.) se uklada kopie souboru BIN do adresare se jmenem zavodu. Uchovava se 5 poslednich kopii. Krome toho je mozno v prubehu zavodu (napr. v dobe volani vyzvy) porizovat zalozni kopie aktualniho stavu pomoci menu volby "Zavod->Ulozit jako...". Je take mozno nastavit automaticke ukladani pracovniho souboru v casovych intervalech napr. na flash disk pro pripad jeho poskozeni at jiz v dusledku nejake chyby na PC nebo ztraty dat chybnou manipulaci ze strany operatora. Casovy interval zapisu a pocet kopii se nastavuje v menu "Volby->VUSC". Soubory se ukladaji do podadresare stejneho jmena jako zavod.

Denik je veden klasickou formou, tzn. spojeni se zadavaji prubezne v case, jak byla udelana na ruznych pasmech (filosofie podobna jako napr. v programu pro KV zavody CT od K1EA). Kazdy radek deniku je rozdelen na jednotliva pole - cas, znacka, vyslany report, cislo spojeni, prijaty kod, prijaty lokator, body a azimut. Pole MP oznacuje pripadny nasobic, RM pritomnost poznamky u daneho spojeni a M oznacuje mod. Vsechna pole, lze primo menit, pokud na ne klikneme mysi, takze lze odstranit vsechny mozne chyby. Pri zmene cisel spojeni je vsak treba postupovat opatrne, aby nevznikla spojeni se stejnym cislem, coz je nejen chybne z hlediska podminek zavodu, ale mohlo by to vest i ke ztrate dat prepisem spojeni, zejmena v sitovem provozu. V pripade MOON Contestu se nazev QTH protistanice zapisuje do poznamky a je uveden znakem #, ktery nesmi byt vymazan, nebot pak by se nazev bral jako normalni poznamka a nebyly by pripocitany body. Okenko poznamky se muze vyvolat kdykoli v prubehu spojeni pomoci CTRL/N a objevuje se tez automaticky v MOON Contestu pri zadavani QSO po stisku <ENTER>

Zadavani je mozne bud primo do mrizky deniku nebo lze vyvolat v menu "VUSC->Predradlicka" zvlastni okenko ve kterem je mozno zadavat stejnym zpusobem jako napr. v programu TACLOG nebo Atalanta. Zadavame polozky v libovolnem poradi a ukoncujeme klavesou RETURN. Podle zadavanych dat program automaticky rozlisuje o jakou polozku jde a indikuje ji ve spodni casti okenka. Neni-li rozhodnuti programu spravne lze ho zmenit pomoci mezerniku.

Po spatnych zkusenostech s jinymi programy, ktere ruzne omezuji zadavani dat ve snaze eliminovat chyby, byla zvolena koncepce volneho datoveho editoru, kdy lze prakticky kdykoli zmenit cokoli v deniku i zpetne. Vsechny tyto zmeny se ihned promitaji do celeho deniku (vicenasobna spojeni, opravy lokatoru, zmena pasma atd.). Lze zadat i nekompletni a vicenasobna spojeni. Pro urychleni zadavani je mozno vynechat prefix a report 59(9). Pocet znaku od ktereho se doplnuje cislo spojeni s reportem se nastavuje ve "Volby->VUSC->Delka od ktere se doplnuje cislo spojeni". Implicitni prefix lze nastavit volbou "Volby->VUSC->Implicitni prefix". U lokatoru se automaticky doplnuji prvni 2 znaky nejprve podle prefixu stanice, nenajde-li se prefix, pak podle vlastniho lokatoru v okoli o velikosti jednoho velkeho lokatoru (tj. lokator definovany dvema prvnimi pismeny). Hranice lze zmenit v "Volby->VUSC->Implicitni hranice".

Pro zabezpeceni jiz vlozenych dat, zejmena pro mene zkusene operatory, je mozno nastavenim ve "Volby->VUSC" zamknout jiz vlozena spojeni. Pri pokusu o jejich zmenu je vydano varovani, ktere je treba odsouhlasit.

Cas je u novych spojeni automaticky doplnovan v UTC. Pritom neni treba menit nastaveni casu ve Windows, avsak je treba mit spravne nastaven lokalni cas a prislusnou casovou zonu ve Windows. To provedeme ve Windows v Ovladacim panelu ikona "Datum/Cas". Zaskrtnete tez automatickou volbu upravy letniho casu. V pripade provozu v siti je nutno synchronizovat cas pred zacatkem provozu na vsech pocitacich v siti pomoci "Sit->Synchronizovat s pasmem" s pocitacem, kde jsou cas i zona spravne nastaveny. Nedodrzeni techto zasad muze mit za nasledek ztratu nebo poskozeni dat.

Pokud zadavate spojeni po zavode napr. z papiroveho deniku je treba tez uvadet casy spojeni ve formatu HHMM napr. 1456. Je-li hodina stejna s predchozim radkem neni nutno ji znovu zadavat. Na zaver nastavte spravne datum zavodu pomoci "Edit->Posun casu".

Pri zadavani znacek a lokatoru program kontroluje jak aktualni zavod tak i dve databaze vytvorene z predchozich zavodu. Z aktualniho zavodu se zobrazuji spojeni se stanici ze vsech pasem v okne "Kontrola logu" a slouzi predevsim ke kontrole opakovanych spojeni.
Z databazi prvni obsahuje znacky stanic s jejich lokatory, druha prehled pasem na kterych bylo v minulosti se stanicemi pracovano. Vysledky z prvni databaze se objevuji v okne "Kontrola databaze". Udaje z ni se objevuji primo pri zadavani znacky/lokatoru. Zpusob kontroly lze nastavit v menu "Volby->VUSC". Na rychlejsich pocitacich lze zvolit "Superkontrola", kdy se ihned kontroluji fragmenty znacky i lokatoru. Mame-li problem s rychlosti odezvy na pomalejsim PC, muzeme prepnout na "Kontrola znacky", kdy je kontrolovana jen znacka. Ve specialnim pripade (napr. pro pozavodni analyzu) muzeme zvolit "Kontrola lokatoru", kdy se implicitne kontroluje lokator. Vsechny druhy dotazu lze explicitne vyvolat pomoci tlacitek, pripadne zkratek. Pri dotazu znacka->lokator (F9) musi byt zakladni znacka (bez /p apod.) kompletne zadana. Pro dotaz na lokator->znacka (F10) musi byt zadan kompletne lokator. Pro slozitejsi pripady, kdy mame zachyceny jen zlomky znacky a lokatoru slouzi "Superkontrola" (F11) (neni-li nastavena jako implicitni zpusob kontroly). Ta prohledava sekvencne celou databazi a hleda vsechny stanice, ktere obsahuji dane casti znacky a lokatoru. Dotaz na lokator se objevuje tez automaticky pri presunu do dalsiho pole v deniku po zadani znacky. Vedle kazdeho zaznamu v okne "Kontrola databaze" se zobrazuje pocet kolikrat jiz bylo s prislusnou stanici z daneho lokatoru pracovano a azimut na a prislusny lokator. Je-li aktivovana komunikace s chatem ON4KST (viz kapitola 14 o pripojeni k paketu a DX clusteru) a stanice je tam prihlasena, zobrazuje se misto poctu minulych spojeni zkratka KST.

Pri zadavani znacky a lokatoru lze pouzivat tzv. meta znaky, ktere slouzi k overovani neuplne zachycenych znacek ci lokatoru v aktualnim deniku i v databazich. Jako meta znaky slouzi "*" (hvezdicka) a '.' (tecka) nebo '?' (otaznik). Hvezdicka zastupuje libovolny pocet znaku, tecka nebo otaznik zastupuje prave jeden znak. Pouziti ukazeme na prikladu:
Zadame-li jako znacku napr. DL.KN, objevi se oknech "Kontrola logu" a "Kontrola databaze" znacky a lokatory stanic z mnoziny DL1KN, DL2KN ... DL0KN, se kterymi bylo jiz pracovano. Podobne napiseme-li *KN, objevi se vsechny stanice, jejichz znacka konci na KN. Totez plati pro lokatory. Takto lze snadno pri proladovani pasma kontrolovat, zda je jiz spojeni se stanici udelano, i kdyz znacka nebyla zachycena cela, byl zachycen pouze lokator atp. Vratime-li se pozdeji na pole, kde byl pouzit nektery z meta znaku je kursor umisten na tento znak.

Zaznam z databaze je mozno zkopirovat do deniku dvojitym klikem na prislusny radek v okne "Kontrola databaze". Tim se prepisi vybrana znacka a lokator do prislusnych policek v deniku.

Udaje z druhe databaze (pasma, kde bylo se stanici pracovano) se objevuji v okne "Kontrola logu", jsou odliseny modrym pismem a uvedeny nadpisem "QRV na:". Tyto udaje vyuzijeme pro dotaz, zda stanice ma prislusne pasmo a je tedy mozno domluvit sked.

Pro vyrazeni zjevne chybnych zaznamu v prvni databazi (napr. zaznamy lisici se v jednom pismenu apod.) kliknutim nebo sipkami vybereme prislusny zaznam v okne "Kontrola databaze" a pomoci klavesy DEL nebo pomoci menu "Zaznam->Smazat" muzeme chybny zaznam oznacit k vyrazeni. K trvalemu vymazani z databaze dojde pri ukonceni programu pomoci "Zavod->Ulozit a ukoncit" nebo pri vyhodnoceni (menu "Vytvorit log") a kladne odpovedi na otazku "Chcete trvale vyradit zaznamy z databaze?". Blizsi viz kapitola 8. o sprave databazi.

Pro obecny prehled o vyvoji zavodu je prehled v okne "Statistiky", kde je mozno v menu "Statistika" zvolit ruzne typy statistik (casove statistiky spojeni i bodu, lokatory, azimuty a smerove mapy). Podle druhu statistiky se automaticky meni velikost okna, aby se zobrazovaly v rozumnem meritku podle rozliseni displaye. Velikost a polohu okna je vsak mozno mysi podle potreby dale libovolne menit.


Pri praci s programem se krome prikazu v menu, tlacitek a mysi pouzivaji tyto zkratky:

Sipky nahoru, dolu (UP,DOWN) - pohyb kursorem nahoru, dolu po spojenich.

Sipky vlevo, vpravo (LEFT,RIGHT) - pohyb kursorem vlevo, vpravo v ramci jednoho pole.

Mezernik (SPACE) - prechod na dalsi pole smerem vpravo.

Tabelator (TAB) - prechod na dalsi pole smerem vlevo.

Home - skok na zacatek pole

End - skok na konec pole

PgUp - posun o stranku nahoru

PgDn - posun o stranku dolu

Ins - prepnuti prepisovani nebo vkladani znaku

CTRL/PgUp - skok na pocatek deniku

CTRL/PgDn - skok na konec deniku

Del- vymazani znaku na kterem stoji kursor

Backspace - vymazani znaku vlevo od kursoru

CTRL/W, F12, ALT/W - kompletni vymazani rozdelaneho spojeni

CTRL/N - poznamka ke spojeni, jeji pritomnost je indikovana "X" ve sloupci RM.

Return, Enter - potvrzeni hotoveho noveho spojeni nebo zmeny pri oprave v predchazejicim spojeni, bez stisknuti teto klavesy nejsou zmeny zapsany a jsou vracena stara data.

CTRL/Return - Totez jako Return se zadanim kmitoctu a odeslanim spojeni pres sit k udelani na jinem pasmu.

klik pravym tlacitkem mysi na radku se spojenim vyvola dynamicke menu s beznymi operaceni ke spojeni.


Funkcni klavesy:

F1-F8 - Prehrani pameti CW nebo SSB (podle zvoleneho druhu provozu)

ALT/F1-F8 - Prehrani pameti CW nebo SSB (podle zvoleneho druhu provozu) s opakovanim podle parametru

F9 - dotaz do databaze na lokatory pro znacku

F10 - dotaz do databaze na znacky pro lokator

F11 - komplexni prohledani databaze na zadane casti znacky a lokatoru


Obecne ovladani:

ALT/A - presun do okna databaze

ALT/B – selektivni zobrazeni pasma

ALT/C - presun do okna packetu

ALT/D – nizsi pasmo

ALT/E – poslat sked

ALT/F – najdi znacku

ALT/G – vytvoreni deniku

ALT/H – napoveda

ALT/I - menu editace spojeni - totez jako pravy klik na radek se spojenim

ALT/J - presun do okna skedy

ALT/K - dotaz na AirScout

ALT/L - vyslani textove zpravy na jine pracoviste

ALT/M - zmena modu CW/SSB. Meni format vyslaneho reportu (RS/RST) a tez vyznam klaves F1-F8 pro vysilani CW/SSB

ALT/N – prepnuti na vysilani CW z klavesnice - presun do okna ovladani CW/SSB

ALT/O – otevreni noveho contestu

ALT/P - neobsazeno

ALT/Q - ukonceni programu bez zapisu zmen, vsechna zadana data a zmeny od startu programu jsou ztraceny.

ALT/R – prepocitani deniku na novy locator pripadne jiny zpusob vyhodnoceni

ALT/S – ulozit log

ALT/T – posun casu/zmena data

ALT/U – vyssi pasmo

ALT/V - presun do okna statistiky

ALT/W – kompletni vymazani rozdelaneho spojeni

ALT/X - ukonceni programu se zapisem vsech novych spojeni a zmen do souboru #######.DIX a do konfiguracniho souboru

ALT/Y - neobsazeno

ALT/Z - presun do okna prehled spotu

ALT/- - rychlost CW dolu

ALT/= - rychlost CW nahoru

ESC - navrat do hlavniho okna, preruseni vysilani CW nebo SSB (viz dale)


Ovladani nahravani zvuku:

CTRL/R – nahravani

CTRL/S – stop nahravani/prehravani

CTRL/P – pausa nahravani/prehravani

CTRL/B – posun zpet pri prehravani

CTRL/E – posun dopredu pri prehravani


Ovladani rotatoru:

CTRL/< - tocit vlevo

CTRL/> - tocit vpavo

CTRL/mezera - stop

CTRL/? – natoceni na azimut spojeni na kterem je prave kurzor (pokud je platny lokator)

CRTL/' - volba aktualniho rotatoru

Nastaveni technickych parametru tzn. komunikacnich portu, pinu na konektorech a jejich prizpusobeni k jiz existujici kabelazi, ovladani morse, zvukove karty, stejne jako pripojeni packetoveho modemu, TRXu a rotatoru je podrobne popsano dale.

7. Vyhodnoceni zavodu

Denik z prislusneho pasma se vytvori volbou z menu "Vytvorit log", ktery spusti vyhodnocovaci podprogram. V nem zvolime pasmo a vyplnime celni stranku. Tyto udaje se ukladaji pro kazde pasmo do souboru OWNH.HDR, takze neni nutno opakovane zadavat udaje, ktere se vetsinou nemeni (napr. zodpovedny operator, kota apod.). Format celni stranky deniku a QSL nalepky lze menit editaci souboru VUS.HDR (bezny zavod se vzdalenostmi), VUS2.HDR (zavod s bodovanim lokatoru a nasobici), VUS3.HDR (Nordic activity contest) a QSLTEM.HDR. V souboru QSLTEM.HDR retezce ve tvaru @n@@@# jsou mista pro udaje ze spojeni. Lze menit jejich poradi i umisteni na nalepce nebo i nektere vynechat. Krome nazvu zavodu vsak nelze menit jejich delku. Cisla v retezcich (n) oznacuji udaje:

1 - nazev zavodu
2 - vlastni znacka
3 - vlastni locator
4 - znacka protistanice
5 – datum
6 – cas
7 – pasmo
8 - vlastni report a cislo
9 - druh provozu
10 – vykon
11 – antenna

V souborech VUS.HDR, VUS2.HDR a VUS3.HDR jsou pouze retezce ve tvaru @@@@@. V tomto pripade lze menit pouze rozlozeni udaju na strance, nelze menit jejich poradi ani zadne udaje vynechat.

Po vyhodnoceni vznikaji z kazdeho pasma tyto soubory (az na vyjimky jsou ulozeny v podadresari prislusneho zavodu):

ˇ soutezni denik z prislusneho pasma pro vytisteni (*.log)

ˇ setrideny seznam stanic s cisly spojeni (*.ldb)

ˇ soutezni denik z prislusneho pasma ve formatu EDI (*.edi)

ˇ soutezni denik z prislusneho pasma ve formatu EDI (*.edi) pojmenovany podle doporuceni IARU (ulozeny v hlavnim adresari)

ˇ setrideny seznam stanic s lokatory. (*.sum)

ˇ soubor s texty pro QSL nalepky (*.qsl)

ˇ soubor ve formatu ADIF pro QSL a jine ucely (*.adi)

ˇ soubor se spojenimi obsahujicimi poznamku (*.rem)

System jejich pojmenovani je uveden vyse. Prvni dva soubory jsou urceny k vytisteni. EDI soubory jsou urceny pro predani pomoci elektronickych medii (flash, packet BBS, Webove rozhrani). Soubor (*.ldb) slouzi k aktualizaci databaze stanic a lokatoru (viz dale). Soubor ve formatu ADIF je urcen k nahrani do systemu internetovych elektronickych QSL na webove strance http://www.eqsl.cc/qslcard/, LoTW, pripadne importu do jinych programu. Program (analogicky napr. ke K1EA) netiskne primo denik, duvodem je velmi siroke spektrum tiskaren s ruznym zpusobem ovladani. Vystupni soubory urcene k tisku proto neobsahuji zadne ridici znaky pro tiskarnu, vyjma znaku "Nova stranka (Formfeed)" pro prechod na novou stranku, ktery je obsazen v ASCII norme a kazda tiskarna ho zpracovava stejne. Pro vlastni tisk deniku je proto nejvyhodnejsi pouzit libovolny textovy editor napr. MS-WordPad, kam soubory deniku a seznamu stanic nacteme a zformatujeme podle toho, co nase tiskarna umi. V nouzi muzeme vytisknout soubory primo pomoci prikazu v prikazovem okne Windows:

print /D:<jmeno_tiskarny> jmeno_souboru

8. Sprava databaze stanic a lokatoru

Jak jiz bylo uvedeno program pouziva 2 databaze volacich znacek s lokatory a pasmy, na kterych bylo pracovano se stanicemi v minulych zavodech. Kazdy uzivatel si muze postupne vytvaret vlastni databaze. S programem jsou dodavany pouze male vzorove databaze obsahujici zhruba 500 stanic pro demonstracni ucely. V databazich se tez zaznamenava pocet kolikrat byla prislusna stanice z daneho lokatoru respektive na prislusnem pasmu udelana. Po zalozeni nebo otevreni zavodu, jakmile je znam vlastni lokator, jsou vypocitany aktualni azimuty, ktere se pak zobrazuji v okne "Kontrola databaze". Azimuty tedy nejsou soucasti databazovych souboru. Zarazeni kombinace zavod/pasmo do databaze se zaznamenava do souboru CONLIST.TXT pro vylouceni vicenasobneho vlozeni udaju ze stejneho zavodu. Jak jiz bylo zmineno, zjistime-li behem zavodu zjevnou chybu v databazi lokatoru, muzeme chybne zaznamy oznacit za provozu pomoci DEL v databazovem okne. Tyto zaznamy jsou pri ukonceni programu po odsouhlaseni vymazany.

Sprava databaze se od verze 6.34 velmi zmenila. Soubory LOC_BASE.DAT a LOC_BASE.ASC se nadale nepouzivaji a je mozno je vymazat, stejne jako programy tr.exe, usort.exe a dbase.bat. Databaze tvori nyni pouze soubory VUS_BASE.ASC a VUS_BAND.ASC a pomocny soubor CONLIST.TXT. Tyto soubory jsou textove a jsou editovatelne beznymi editory, takze je mozno v nich opravit chyby, vymazat zrusene znacky, pridavat rucne nove zaznamy apod. Pri normalnim prubehu je databaze aktualizovana pri vytvoreni logu ze zavodu, odpovime-li kladne na prislusny dotaz. Tim jsou nove znacky a lokatory z prislusneho pasma zapsany do databaze, aktualizovany pocty spojeni do jednotlivych lokatoru, zaznamena se pasmo na kterem bylo se stanicemi pracovano a jmeno zavodu s pasmem je zapsano do souboru CONLIST.TXT. Puvodni databazove soubory jsou zkopirovany na soubory s nazvem VUS_BASE.OLD resp. VUS_BAND.OLD. V pripade jakekoli chyby se lze vratit k puvodnim databazim tak, ze tyto soubory prejmenujeme zpet na VUS_BASE.ASC resp. VUS_BAND.ASC. V pripade potreby je mozno v souboru CONLIST.TXT vymazat chybne vyhodnoceny zavod ze seznamu.

Pokud nebyla z jakehokoli duvodu databaze aktualizovana pri vytvoreni logu ze zavodu, muzeme ji aktualizovat dodatecne, pomoci menu "Zavod->Databaze->Pridat soubor". V nasledujicim dialogu najdeme v adresari, kde  byl otevren dany zavod, soubor <jmeno zavodu pasmo>.ldb t.j. soubor se setridenymi znackami a lokatory, ktery vznikl pri vytvoreni logu ze zavodu z daneho pasma a otevreme ho. Tim se zaradi stanice s lokatory z daneho pasma do databaze.

Stejnym zpusobem muzeme importovat znacky s lokatory z jinych zdroju, pripadne sloucit 2 VUSC databaze. Obecne muze byt vstupem jakykoli textovy soubor s radky ve formatu:

<znacka><oddelovac><lokator><oddelovac><pocet spojeni><oddelovac><libovolny obsah>

Jako oddelovac muze byt libovolny pocet mezer nebo tabelatoru. Neni-li uveden pocet spojeni, je automaticky prirazena 1.

Pokud jsme rucne zmenili soubor VUS_BASE.ASC a program VUSC bezi nebo po vytvoreni logu z noveho zavodu a aktualizaci databaze, muzeme ihned nacist aktualizovanou databazi pomoci "Zavod->Databaze->Kontrola a nacteni". Databaze je zkontrolovana, spravne setridena a nactena do pameti. Tato procedura se take provadi automaticky vzdy pri normalnim startu programu. Pokud tedy databazi editujeme rucne a VUSC nebezi, staci ho jen spustit a databaze se zkontroluje, setridi a nacte. Pri rychlem restartu se kontrola neprovadi a databaze se jen nacita. Tento postup se tyka pouze databaze s lokatory. Databaze stanic a pasem se aktualizuje jen pri vytvoreni logu.

Pri nacteni databazi se provadi tez kontrola jejich konzistence. Nelze-li je spravne nacist (chybny format, soubor neexistuje apod.), vyda se varovne hlaseni a nacte se nahradni databaze VUS_BASE_DEF.ASC dodavana s programem. Nepodari-li se nacist ani tuto databazi, je databaze deaktivovana a je treba zkontrolovat prislusne soubory.

Pokud jste provedli upgrade z verze VUSC, ktera jeste nemela databazi stanic a pasem (VUS_BAND.ASC), je mozno ji naplnit daty z predchozich zavodu timto postupem:

1. Zkopirujeme soubory VUS_BASE.ASC a CONLIST.TXT do jineho adresare mimo VUSC (zaloha).

2. Vymazeme soubor CONLIST.TXT z adresare VUSC.

3. Spustime VUSC, kde nacitame a vytvarime logy ze zavodu a pasem s aktualizaci databaze, ze kterych chceme databazi pasem doplnit.

4. Vymazeme z adresare VUSC soubory VUS_BASE.ASC a CONLIST.TXT a zkopirujeme zpet puvodni ze zalohy.

5. Podle potreby vymazeme z podadresaru se jmeny zavodu logy, EDI soubory a ostatni soubory vznikle pri vytvareni logu.

9. Sprava QSL

Vyhodnocovaci program tez umoznuje vytvorit soubor k tisku na nalepky pro QSL a ADIF soubor. Zaroven je mozno udrzovat databazi stanic a spojeni, za ktere jiz byly QSL odeslany. Pri startu vyhodnocovaciho programu mame moznost zvolit ruzne druhy zpracovani QSL:

All QSL - vytvori se QSL pro vsechna spojeni z daneho pasma, databaze zustane nezmemena.

New QSL - vytvori se QSL pro nova spojeni (tzn. ktera nejsou v databazi) z daneho pasma, databaze zustane nezmemena.

No QSL – Nejsou vytvoreny zadne QSL.

Je-li zaskrtnuto pole "Aktualizace QSL databaze" - jsou nova spojeni zapsana do QSL-databaze

Spojeni je povazovano za nove je-li nova znacka protistanice a/nebo jeji lokator a/nebo pasmo a/nebo vlastni lokator. Databazovy ASCII soubor (QSL_BASE.ASC) je setriden podle znacek a pasma, lze ho editovat ASCII editory a odstranit pripadne chyby. Chceme-li vlozit radek do souboru, dbame aby byl vlozen na spravne misto podle setrideni. Na rozdil od databazi znacek, lokatoru a pasem je tato databaze aktualizovana automaticky, pokud zvolime, ze nova spojeni maji byt do databaze vlozena. Soubor QSL_BASE.DAT je pouze pracovni soubor, ktery nema zadny dalsi vyznam. Jak jiz bylo zmineno vyse program tez automaticky vytvari soubor ve formatu ADIF, ktery muze byt pouzit napr. k nahrani do systemu elektronickych QSL na webove strance http://www.eqsl.cc/qslcard/, LoTW, pripadne pro import do jinych programu. Chceme-li vytvorit pouze kompletni ADIF z prislusneho pasma, zvolime "All QSL" a NEzaskrtneme pole "Aktualizace QSL databaze".


10. Ovladani CW/SSB

Program VUSC umoznuje tez prime klicovani TRXu a pripojeni pasticky pomoci serioveho ci paralelniho portu pocitace a rovnez modulaci TRXu pro SSB. Zapojeni jsou uvedena v kapitole 20.- Dodatek. Klicovaci signaly (piny) lze menit pomoci nastaveni v "CW/SSB/Cluster/Chat->Nastaveni CW/SSB". POZOR! Pri pripojeni pasticky k seriovemu COM portu je treba dat pozor na to, ze stineni a tedy i teleso pasticky neni stejnosmerne uzemneno a je treba se vyvarovat dotyku napr. se zemi TRXu, stinenim koaxialu apod. Pro pasticku a klicovani lze pouzit stejny port. Za normalnich okolnosti ponechte zaskrtnutou volbu "Virtualni Porty", ktera pouziva standardni funkce Windows pro ovladani seriovych COM portu a funguje jak pro fyzicke, tak pro emulovane (virtualni) porty (napr. USB prevodniky). Volbu zmente pouze v pripade pouziti paralelniho portu LPT nebo na starych nevykonnych PC s fyzickymi COM porty, pokud je klicovani nepravidelne nebo nefunguje dobre pasticka. V tomto pripade je vsak nutna instalace driveru DLPortIO, jak je popsano v kapitole 3. o instalaci.

Seriovy COM port pro klicovani je mozno pouzit soucasne i pro ovladani TRXu, avsak v tom pripade neni mozno pripojit pasticku a jeji pouziti je zablokovano (viz tez kapitola 13. Ovladani TRXu).

Pro klicovani je mozne i pouziti WinKey pripadne MicroHamu. Port se zada v okenku pro klicovani a zaskrtnou se check boxy "WinKey" a "Virtualni porty". Pri pouziti MicroHamu je nutno nejdrive nainstalovat a spustit USB router a konfigurovat virtualni COM porty, pripadne dalsi parametry (viz dokumentaci k MicroHamu). Pritom vznika bohuzel problem s nevhodnou filtraci nekterych ovladacich sekvenci USB routerem. Z toho duvodu musi byt pro spravnou funkci nastaveny stejne hodnoty pro WinKey potenciometr a casy PTT v USB routeru i v konfiguraci VUSC. Ze stejneho duvodu mohou byt urcite parametry (napr. typ klicovani, pomery tecka/carka atd.) zmeneny pouze z USB routeru a nedaji se ovladat z programu.

Pokud ma PC vice zvukovych karet (rozhrani), napr. pri pouziti Microhamu, pouziva program pro vstup i vystup implicitne to, ktere je nastaveno ve Windows "Start->Nastaveni->Ovladaci panely->Zvuky" jako vychozi zarizeni. Toto lze zmenit v dolni casti okna "CW/SSB/Cluster/Chat->Nastaveni CW/SSB" a zvolit jina rozhrani nezavisle pro modulaci a nahravani z TRXu. Toto nastaveni se zapamatuje, ale zmena nastaveni nastane az po restartu VUSC.

V programu je vytvoreno 8 pameti primo ovladanych funkcnimi klavesami (F1 - F8), ktere lze libovolne menit a jejich obsahy pouzit ke klicovani ci modulaci. Obsahy techto pameti se ukladaji pri normalnim ukonceni programu do souboru vuscwin.cfg a quickstart.cfg, takze jsou trvale k dispozici. V modu SSB obsahuji pameti jmena zvukovych (WAV) souboru, ktere jsou nahravany do pameti. Soubory WAV vytvorime pomoci programu "Nahravani zvuku (Sound Recorder)" ve Windows. Doporuceny format je 16 bitu, 44kHz vzorkovani, stereo. Ve Windows 10 bohuzel program pro nahravani nepodporuje zvukovy format WAV, ale je mozno pouzit program sndrec32.exe z Windows XP z adresare C:\WINDOWS\system32 nebo je ho mozne najit na Internetu. Program zkopirujeme do vhodneho adresare na Windows 10 a pomoci praveho kliku mysi nastavime kompatibilitu "Windows XP (Service Pack3)".


Pri programovani pameti pro CW je mozno uzivat symbolicke znaky pro aktualni udaje:

$O - vlastni znacka

$C - znacka protistanice ze spojeni, kde je prave kursor

$L - vlastni lokator

$R - report ze spojeni, kde je prave kursor

$Q - report ze spojeni, kde je prave kursor s kratkymi devitkami

$M - cislo spojeni, kde je prave kursor s kratkymi nulami

$N - cislo spojeni, kde je prave kurzor

$<cislo 1-8> - obsah pameti pod F1-F8


Krome standardnich CW znaku jsou jeste definovany slozene znaky:

+ - AR

\ - oprava

) - BK

( - KN

% - AS

* - SK


Pri programovani je nutno dbat na to, aby nedoslo k zacykleni napr. tim, ze do uzivatelske pameti vlozime symbolicky znak ($cislo) pro tutez pamet, pripadne i zprostredkovane pres jinou pamet. Program v takovem pripade bude sice vysilat, ale po vycerpani stacku je vysilani automaticky ukonceno.

Rychlost lze menit v rozsahu 6 – 60 WPM pomoci posuvneho ukazatele v okne "CW/SSB/Recorder Ovladani" nebo pomoci ALT/-, ALT/=. Je mozno tez vysilat morse znaky primo z klavesnice v okne "CW/SSB/Recorder Ovladani", pricemz muzeme do vysilaneho textu vkladat libovolne obsahy uzivatelskych pameti. Znaky lze zadavat "do fronty" s predstihem, bez ohledu na vysilaci rychlost. Chybne znaky, ktere jeste nebyly odvysilany, lze mazat pomoci klavesy Backspace. Obsahy pameti (klavesy F) muzeme vysilat i nekolikrat po sobe stiskneme-li prislusnou klavesu nebo klikneme tlacitko nekolikrat, aniz cekame na konec vyslani celeho obsahu. Vysilani lze kdykoli prerusit stisknutim pasticky nebo tlacitkem "Stop", jsme-li v hlavnim okne tak i klavesou ESC. Vysilani CW je mozno pouze v modu CW. Pro ovladani morse systemu se pouzivaji nasledujici prikazy:

F1-F8 - vyslani preddefinovane pameti CW nebo SSB (podle zvoleneho druhu provozu)

ALT/F1-F8 - Prehrani pameti CW nebo SSB (podle zvoleneho druhu provozu) s opakovanim podle parametru v okne "CW/SSB/Recorder Ovladani"

ALT/N - prepnuti do modu vysilani morse znaku primo z klavesnice

ESC - navrat do hlavniho okna

ALT/= - zvyseni rychlosti o 1 WPM

ALT/- - snizeni rychlosti o 1 WPM

Pameti F1-F8 lze tez vysilat s preddefinovanym poctem opakovani a mezerou pro prijem. V okne "CW/SSB/Recorder Ovladani" zvolime prislusnou pamet, pocet opakovani a mezeru (v milisekundach). Sekvenci odstartujeme kliknutim na "Start". Ukoncime ji bud kliknutim na "Stop" nebo stisknutim ESC, pripadne klepnutim do pasticky, je-li pripojena. Lze tez pouzit zkratky ALT/F1-F8, ktere odstartuji opakovani prislusne pameti s aktualne nastavenymi parametry.

11. Provoz v siti - obsluha

Sitovy provoz umoznuje automaticke posilani spojeni na ostatni pocitace v siti, posilani skedu na jina pasma, plnou synchronizaci deniku na vsech zucastnenych pocitacich vcetne casu, komunikaci mezi operatory atd. Pocitace v siti se nazyvaji uzly.

Sitovy system umoznuje identifikovat pocitace podle pasem. Pomoci menu "Sit->vlastni pasmo" se urci pasma na kterych bude dany uzel pracovat. Na nej se pak posilaji skedy k udelani na techto pasmech pripadne zpravy urcene pro tato pasma. V okne "Uzly" muzeme videt vsechny pocitace v siti, ktere jsou prihlaseny na nejake pasmo. Na jedno pasmo muze byt prihlasen pouze jeden pocitac (uzel), avsak jeden uzel muze obsluhovat vice pasem. Prihlaseni na dane pasmo zustava v platnosti dokud se na nejakem jinem uzlu v siti neprihlasime na totez pasmo. V prehledu uzlu jsou pasma nalezejici k mistnimu pocitaci oznacena u IP adresy "O", neprirazena pasma maji IP adresu 0.0.0.0. Pri startu programu se prozkouma sit, zda jsou jiz prihlasene uzly na nejakych pasmech. Pomoci tlacitka "Ping site" lze vzdy overit okamzity stav spojeni a prihlaseni na jednotliva pasma. Je-li spojeni v poradku, je u adresy zobrazeno "A", byl-li problem napr. ztrata spojeni, neni oznaceni zadne. Pri provozu site se kazdych 20 vterin automaticky overuje stav spojeni ("heartbeat").

Po startu je spojeni v siti ve stavu "Zablokovano" (menu "Sit"). V tomto stavu je mozno videt ostatni uzly v siti, posilat zpravy operatorum, pouzivat cluster/chat a synchronizovat se s jinym uzlem, avsak aktualni spojeni se neposilaji ani neprijimaji. Pro spravnou funkci site je nutno ve stavu "Zablokovano" nejprve synchronizovat vsechny pocitace s jednim uzlem v siti na kterem je spravne nastaven cas a casova zona. Nespravne nastaveny cas vzhledem k casove zone u nektereho uzlu v siti muze vest k vaznym problemum, nekonzistenci deniku a pripadne i ztrate dat. Pro prijem a posilani spojeni je nutno nejprve otevrit existujici nebo zalozit novy zavod a v menu "Sit->Zablokovano" aktivovat sit. Prihlasime-li pocitac na nejake pasmo, je sit aktivovana automaticky. Z bezpecnostnich duvodu musi byt pro provoz v siti na vsech uzlech otevren zavod stejneho jmena. V aktivnim stavu jsou udelana pripadne zmenena spojeni automaticky posilana z kterehokoli uzlu na vsechny pripojene uzly po stisknuti klavesy RETURN, i kdyz pocitac neni prihlasen na nejake urcite pasmo. Prijem a posilani spojeni lze zastavit opetovnym nastavenim "Sit->Zablokovano".

K posilani skedu na jinych pasmech pouzijeme menu "Poslat Sked", zkratku ALT/E nebo stiskneme CTRL/ENTER pri ukladani spojeni. Pokud je pocitac prihlasen na nejake pasmo objevuji se skedy v okne s nazvem "Skedy". Dvojitym klikem nebo presunem pomoci ALT/J, sipkami a RETURNem na radek se skedem se prepisi udaje do deniku. V pripade uspesneho dokonceni spojeni je sked automaticky vymazan ze seznamu. Skedy, ktere se nepodarilo udelat, lze vybrat pomoci mysi a smazat pomoci klavesy DEL. Krome skedu lze tez pomoci ALT/L nebo kliknutim do okna poslat textovou zpravu operatorovi na uzel prihlaseny na konkretni pasmo, pripadne na vsechny uzly v siti.

Dojde-li z jakehokoli duvodu k rozdilum v deniku (vypadek site ci pocitace behem provozu, pozdejsi pripojeni do site apod.) je mozno synchronizovat denik s jinym uzlem pomoci "Sit->synchronizovat s pasmem". Pri sychronizaci je vzdy preseseno nastaveni systemoveho casu (vcetne casove zony). Lze zvolit bud prepsani kompletniho deniku ze zdrojoveho uzlu nebo pouze prislusneho pasma. Na pocatku sychronizace se vypise hlaseni s poctem spojeni k synchronizaci, po uspesnem ukonceni se vypise hlaseni "Synchronizace dokoncena, preneseno nnn QSOs" (nnn je pocet aktualne prenesenych spojeni). Dojde-li k problemum pri synchronizaci napr. preruseni spojeni a podobne, je mozno pomoci prepnuti do "Sit->Zablokovano" a zpet sit resetovat a synchronizaci prerusit. Dale se pri sychronizaci hlida vyprseni casu (time out). Neni-li dele jak 5 sekund preneseno zadne spojeni je sychronizace automaticky ukoncena.

Program detekuje logicke nekonsistence v cislovani spojeni k nimz muze behem sitoveho provozu dojit a nejsou-li rozdily (t.j. objem prenasenych dat) velke, provede synchronizaci automaticky. Pri synchronizaci jsou spojeni vkladana podle cisel a podle casu. POZOR! Vyskytne-li se spojeni na stejnem pasmu se stejnym cislem, je prepsano.

Pro praci v siti nemusi byt pocitac prihlasen na nejake pasmo (napr. na vedlejsim vyhledavajicim pracovisti), spojeni jsou posilana automaticky na vsechny uzly v siti, avsak vkladame-li nebo menime-li spojeni z uzlu, ktery neni na danem pasmu prihlasen je nutno davat pozor, aby nedoslo k zadani spojeni na stejnem pasmu se stejnymi cisly spojeni. Neni-li mozne se primo domluvit, pouzije se tlacitko "Rezervace" pro vyhrazeni cisla. Pri tom je bran ohled na to v jakem stavu je momentalne rozdelane spojeni na uzlu prihlasenem na dane pasmo. Zadal-li jiz operator na hlavnim pracovisti znacku a odmezeroval na dalsi pole, je cislo povazovano za blokovane a vedlejsi uzel obdrzi prideleno nasledujici cislo. Tim je zajisteno, ze nemohou byt predana stejna cisla spojeni ruznym protistanicim.


12. Provoz v siti – instalace a konfigurace

Program pouziva pro sitovy provoz protokol TCP/IP. Pro spravnou funkci je treba zajistit konfiguraci TCP/IP protokolu a pridelovani IP adres. Bud mame v siti DHCP server (byva standardne soucasti routeru pro internetove pripojeni) pro automaticke pridelovani nebo je treba rucne nastavit adresy a prislusne sitove masky ve Windows pomoci "Start->Nastaveni->Kontrolni panel->Sit". Zvolime prislusny sitovy adapter a pomoci praveho kliku ve "Vlastnosti" nastavime adresy z rozsahu 192.168.x.x a sitovou masku 255.255.255.0. Automatickou lokalni konfiguraci IP adres (zacinajici obvykle 164.254.x.x), kterou nektere instalace Windows delaji, radeji nepouzivame. V systemu Windows XP a novejsich s vyhodou muzeme konfigurovat pevne adresy jako alternativni konfiguraci, takze budou pouzity jen v nepritomnosti DHCP serveru napr. na kote. Spravne nastaveni site zkontrolujeme pomoci prikazu ipconfig v prikazovem okne Windows (cmd). Pokud je na PC (uzlu) v provozu firewall, je nutno zajistit, aby port VUSC (normalne 5068) byl otevren v obou smerech pro packety typu TCP a UDP.
POZOR! Krome portu VUSC, musi byt na firewallech take povoleny sitove broadcast pakety. Nektere firewally ve svych freeware verzich napr. Sygate Personal Firewall toto neumoznuji. V takovem pripade bud firewall vypneneme nebo pouzijeme rezim "Posilat jednotlive" (viz nize), coz vsak znamena vice prace s nastavenim a vetsi rezii pri prenosu dat.

V menu VUSC "Sit->Nastaveni" se nastavuji podrobne parametry site. Ma-li pocitac vice sitovych rozhrani (napr. vice ethernetovych karet, modem, WiFi apod.), je pri startu pouzito prvni nalezene vhodne rozhrani. Toto lze zmenit ve volbe "Vlastni IP adresa" a vybrat IP adresu sitoveho adapteru, ktery chceme pouzit. Je mozno tez nastavit i jiny vlastni port nez standardni port 5068. Cislo portu volime vetsi nez 1024.

Program muze komunikovat i s uzly na vzdalene siti pripojene napr. pres Internet nebo jinou nelokalni sit. Ve volbe "Externi IP adresa" lze nastavit IP adresy a porty techto uzlu, eventuelne pasma na kterych je uzel prihlasen. POZOR! Pasmo muze byt vzdy prirazeno pouze jedinemu uzlu v cele siti! Dale je nutno v tomto pripade na VSECH uzlech v siti tez zaskrtnout volbu "Posilat jednotlive", nebot broadcast pakety se neprenaseji mimo lokalni sit. Tuto volbu volbu zaskrtneme az po prihlaseni vsech lokalnich uzlu, protoze se jejich IP adresy prenesou automaticky. Pokud je vzdaleny uzel pripojen za routerem, musi byt na nem definovan "port trigger" pro prislusny port VUSC, aby packety byly automaticky smerovany na prislusny uzel, kde je VUSC spusten. Pokud se na vzdalene siti nachazi vice uzlu za routerem, je nutno nastavit na techto uzlech ruzne vlastni porty a pro kazdy definovat separatni "port trigger". Nektere jednoduche routery toto bohuzel nepodporuji. V takovem pripade je mozno definovat pevne smerovani (route) packetu z portu VUSC na IP adresu uzlu s VUSC. Toto usporadani ma tu nevyhodu, ze zmeni-li se IP adresa uzlu, kde VUSC bezi, musi se zmenit i nastaveni na routeru.
Vzdalene uzly jsou dvojiho druhu. Prihlasene na nejake pasmo a neprihlasene. Prihlasene vidime tez v okne "Uzly". Jejich IP adresa zustava v platnosti az do doby, kdy ji zmenime bud v nastaveni nebo prihlasenim jineho uzlu na stejne pasmo. Chceme-li takovyto uzel vyradit ze seznamu, musime adresu zmenit na 0.0.0.0 na prislusnem pasmu (nestaci jen vyradit ze seznamu "Externi IP adresa"). Neprihlasene externi uzly staci vyradit ze seznamu pomoci knofliku "Odebrat".

13. Ovladani TRXu

Program umoznuje ovladani nekterych typu TRXu pomoci CAT rozhrani pres seriovy port. Zatim je podporovana vetsina TRXu ICOM (s protokolem CI-V), KENNWOOD a Elecraft K3 (pouziva protokol KENWOOD). Z TRXu fy YAESU jsou zatim podporovany pouze FT1000MP, FT847, FT897D, FT991 a FT736R, jelikoz bohuzel (na rozdil od ICOMu a KENWOODu) je u kazdeho typu YAESU ovladani jine. K seriovemu portu je potrebny mit prislusny kabel k danemu typu TRXu. Kabely se mohou ruznit podle typu (nulovy modem, primy kabel), informace najdete v dokumentaci k TRXu.

 Pro spravnou funkci je nutno v menu "TRX->Nastaveni" nastavit komunikacni parametry serioveho portu, zadat pasmo na kterem ovladany TRX ma pracovat a pripadny posun frekvence (kompenzace posunu X-talu v transvertoru apod.). Pokud zaskrtnete volbu "Prepinat mode na TRXu" funguje prepinani v obou smerech tzn. zmenili-li se mod na TRXu, zmeni se i mod nastaveny v deniku a naopak. Tyto udaje jsou nutne zejmena pro praci v siti, nebot jeden pocitac muze byt prihlasen na vice pasem a casto se pouzivaji zejmena na vyssich pasmech transvertory, takze udaj o kmitoctu z TRXu neudava primo pasmo ani kmitocet na kterem skutecne pracuje. Je tez treba prihlasit pocitac na prislusne pasmo v siti i v pripade, ze sit neni v provozu, nebot jinak neni zobrazovan udaj o kmitoctu a modu v okne "Uzly".

Jeden COM port lze pouzit soucasne pro CAT i pro klicovani za predpokladu, ze TRX nevyzaduje ridici signaly DTR a RTS a je k tomu prizpusobena kabelaz. V tomto pripade vsak neni mozne na tento port pripojit pasticku.

Vyber TRXu a aktivace spojeni se pak provede volbou v menu "TRX". Zobrazuje se frekvence a mod v okne "Uzly" (tyto udaje se prenaseji i po siti), dale se ukazuje vlastni frekvence v prehledu spotu (band mapa) a pri dvojitem kliku nebo RETURNu na radek v band mape se spolu s prepsanim udaju ze spotu do deniku preladi TRX na prislusnou frekvenci. Parametry pripojeni lze menit pouze neni-li spojeni s TRXem aktivovano. Musi se tedy nejprve spojeni uzavrit v menu "TRX->Ukoncit" a pak menit pripadne parametry v menu "TRX->Nastaveni".

V pripade ICOMu je nutno u nekterych modelu tez zkontrolovat, zda je nastavena na strane TRXu v menu polozka 38 (CI-V Transceive) na OFF a zda ICOM-adresa TRXu (viz dokumentaci k TRXu) souhlasi s nastavenim v parametrech "TRX->Nastaveni".

14. Packet radio, DX cluster, ON4KST chat a vysledky na SloVHF.net

V programu je zabudovana podpora pro packet radio a internetove pripojeni na sledovani DX clusteru nebo chatu pri zavode jakoz i posilani prubeznych vysledku na server SloVHF.net. Packet funguje v terminalovem rezimu pro modemy odpovidajici standardu TNC2 a vyssi (v soucasnosti TNC5+). Pripojeni TNC modemu pres seriovy port COM se nelisi od normalniho pripojeni, tak jak je popsano v dokumentaci k modemu. Rychlost, port a dalsi parametry je mozno menit v technickych nastavenich "CW/SSB/Cluster/Chat->Nastaveni clusteru a chatu".

Pro internetove pripojeni k DX clusteru nebo chatu se pouziva protokol telnet. Rozsahly seznam DX clusterovych serveru na Internetu podporujicich telnet s jejich porty najdeme na linku http://www.iw5edi.com/ham-radio/?dx-cluster-telnet-links,65. Seznam nejznamejsich serveru je i preddefinovan v programu.

Konfigurace pripojeni se uklada do konfiguracnich souboru a pri startu programu se obnovuje. Pro aktivaci spojeni zvolime v okne "Cluster/Chat" v menu "Cluster/Chat->Pripojit". Pro odpojeni "Cluster/Chat->Odpojit", pripadne pouzijeme prikaz daneho serveru pro odpojeni.

Pri provozu v siti muze pripojeny pocitac sdilet DX cluster nebo chat po siti ostatnim pocitacum, aktivujeme-li volbu "Server" v menu "Cluster/Chat". Na vsech ostatnich pocitacich (klientech) zvolime "Remote". Adresa pocitace se sdilenym pripojenim se objevuje jako "Cluster:" tez v seznamu sitovych uzlu (viz kapitola o siti) s oznacenim "T" (telnet) nebo "S" (serial). Na pocitaci s pripojenim, se v titulku okna zobrazuje druh spojeni, port, pripadne jmeno internetoveho telnet serveru.

Prikazy pro packet a DX cluster se zadavaji v dolnim radku v okne "Cluster/Chat". Pro escape sekvence (prikazy) TNC modemu napiseme jako prvni znak *. Obsluha packetu s modemem TNC pracuje pouze v terminalovem rezimu. Proto je (v zavislosti na pouzitem modemu) nekdy nutno nastavit parametry, ktere specializovane packetove programy nastavuji automaticky. Jedna se zejmena o nastaveni vlastni znacky (TNC prikaz I), zpozdeni modulace (TNC prikaz T), volba kanalu (TNC prikaz S) a podobne. Podrobnosti lze najit v dokumentaci k prislusnemu modemu.

Spoty z DX clusteru se shromazduji v okne "Prehled spotu". Jsou vedeny 4 seznamy pro pasma 2m, 70cm, 23cm a vyssi mikrovlnna pasma. Volime je v menu "Spoty" v okne "Prehled spotu". Jeste neudelane spoty se zobrazuji modre, udelane cerne. Dale lze v menu "Spoty->Filtrovat udelane" vypnout zobrazovani jiz udelanych spotu. Pro mikrovlnna pasma v menu "Volby->VUSC" lze nastavit masku, ktera pasma v danem zavode jedeme. Maska odpovida bitove od nejnizsiho bitu vsem pasmum tzn. Bit 0 – 2m, bit 1 – 70cm atd. Do parametru se zadava hexadecimalne Zvolime-li napr. 78 znamena to, ze jedeme 13cm, 9cm, 6cm a 3cm. E8 znamena 23cm, 6cm, 3cm a 24GHz. Spot se pak povazuje za udelany, je-li spojeni udelano na vsech takto predvolenych pasmech. Celou mapu pro dane pasmo lze vymazat volbou "Spoty->Vymaz". Dobu po jakou se drzi spoty v mape lze nastavit v menu "CW/SSB/Cluster/Chat->Nastaveni packetu a chatu" okenko "Time Out". Klik na polozku v seznamu spotu zobrazi jeho detail t.j. kompletni radek z DX clusteru. Dvojklik na tento detail prepise znacku a lokator do deniku.

Pres internetove telnetove pripojeni je mozno krome beznych DX clusteru zvolit server www.on4kst.info a pouzivat specificke funkce ON4KST chatu. V tomto pripade je nutno mit na ON4KST zalozeny ucet. Jeho uzivatelske jmeno (nejcasteji znacka) se vlozi do policka "Prihlasovaci jmeno" v nastaveni packetu. Po zadani "Cluster/Chat->Pripojit" v menu okna "Cluster/Chat" se zada heslo a zvoli se cislo chatu na ktery se chceme prihlasit. POZOR! uzivatelske jmeno musi mit na serveru ON4KST nastaveny nasledujici parametry:

/SET DXCLX
/SET HERE
/SET ANN
/SET QRA <vlastni lokator>
/SET NA <jmeno>

Volitelne muzete omezit prichazejici DX spoty pouze na nejaka pasma pomoci
/SET QRG <pasma>      pasma mohou byt: 50 70 144 432 GHZ, muze byt uvedeno i vice najednou oddelenych mezerami

Pro vypis vsech moznosti nastaveni a prikazu pouzijte prikaz
/H

Pro aktualizaci seznamu DX spotu z ON4KST je mozno pouzit prikaz "/SH DX 100" podobne jako na jinych DX clusterech a pracuje se s nimi take stejnym zpusobem. V komunikacnim okne se objevuje bezna komunikace na chatu a tez je mozno do nej posilat prispevky. Krome jineho lze pouzit i prikaz /CQ pro osloveni konkretni stanice podobne jako pri komunikaci pres internetovy prohlizec. Zpravy adresovane primo vam (t.j. retezce obsahujici vase uzivatelske jmeno v zavorce) se zobrazuji cervene. Odeslane zpravy a jine radky obsahujici uzivatelske jmeno bez zavorek se zobrazuji modre.

VUSC krome beznych DX spotu zobrazuje v okne "Prehled spotu" i seznam uzivatelu s lokatory prihlasenych na ON4KST. Seznam zobrazime pomoci menu "Spoty->Seznam OK4KST". Neudelane stanice na prave zvolenem pasmu se zobrazuji modre, udelane cerne. Jednoduchy klik na stanici v seznamu zobrazi okenko detailu. Dvojklik na stanici mimo okenko detailu vytvori sekvenci "/CQ <znacka stanice>" a premisti kurzor do komunikacniho okna chatu, takze lze primo psat zpravu pro konkretni stanici. Pokud se pri dvojkliku pridrzi klavesa CTRL, prepise se soucasne i znacka s lokatorem do deniku. Dvojklik na okenko detailu prepise znacku a lokator do deniku podobne jako u normalniho DX spotu a nevytvori se sekvence /CQ v okne chatu. Pri vyhledavani v databazi se udaje ze seznamu uzivatelu zobrazuji s poznamkou "KST" misto poctu spojeni z daneho lokatoru (viz vyse prace s programem pri zavode). Seznam se automaticky obnovuje kazdych 20 minut. V pripade potreby lze seznam obnovit explicitne prikazem ON4KST chatu "/SH US".

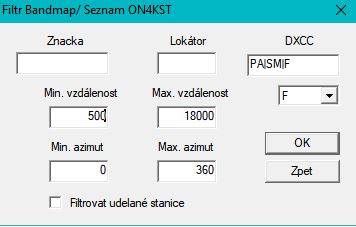

Pri zavodech se v DX clusteru a zejmena na chatu ON4KST obvykle objevuje velke mnozstvi dat, takze se muze stat, ze zadana informace se ztrati v mnozstvi radku, pripadne i "utece" z okna. Pro omezeni mnozstvi zobrazovanych radku je mozne zadat filtr. Filtr podporuje logicke operace s retezci znaku a zobrazi jen ty radky, ktere vyhovuji podmince. Jsou mozne tyto operace:

~ - negace
& - logicke A
| - logicke NEBO
[] - hranate zavorky umoznujici slucovani podminek (hranate jsou kvuli tomu, ze kulate se mohou vyskytovat v radcich na chatu ON4KST)

Pritom plati pravidla Booleovy algebry tzn., ze neni-li zavorkami urceno jinak, vyhodnocuji se vyrazy v poradi
 1. negace, 2. logicke A, 3. logicke NEBO.

Priklad:
Do filtru zadame retezec (bez mezer): OK1DIX|[432&~DX]

V okne clusteru/chatu se budou zobrazovat radky obsahujici bud znacku OK1DIX nebo cislo 432 a zaroven neobsahujici retezec DX.

Je-li definovan filtr, je mozno pomoci knofliku "Zap./Vyp." prepinat filtrovany a nefiltrovany vystup. Filtrovany vystup ma svetle zlute pozadi.

Pokud mame internetove pripojeni muzeme tez posilat prubezny vysledek na server SloVHF.net. Nejprve je treba na strance https://slovhf.net/en/ zalozit ucet. Vpravo dole klikneme na "Register" a vlozime potrebne udaje. Uzivatelske jmeno (username) pak vyplnime v "CW/SSB/Cluster/Chat->Nastaveni clusteru a chatu" do sekce "SloVHF posilani vysledku". Prenos se aktivuje tim, ze se zada interval vetsi nez 0, minimalne vsak 5 minut. Posilani je treba vzdy znovu aktivovat, kdyz se otevre/zalozi novy zavod. Stav posledni komunikace se serverem SloVHF.net se zobrazuje v sekci "SloVHF posilani vysledku".



Vysledek se posila v nastavenem intervalu a tez ihned po aktivaci a kdyz se ukonci VUSC pomoci "Ukoncit a ulozit". Neni-li vsak zmena v poctu bodu oproti predchozimu intervalu, tak se vysledek z daneho pasma neposila. Pokud neni aktivni sit VUSC ("Sit->Zablokovano"),tak se posila ze vsech pasem, kde je nenulovy pocet bodu. Pokud je sit v provozu, tak jen z vlastnich pasem na ktera je pocitac (uzel) prihlasen (viz kapitola 11. Provoz v siti - obsluha). Vysledky jsou videt na http://slovhf.net/en/claimed/. Vysledky lze tamtez ze serveru kdykoli smazat, pokud se na nej prihlasime uzivatelskym jmenem, ktere bylo pouzito pro posilani.


15. Komunikace s programem AirScout

Pro vyuziti odrazu od letadel muze VUSC komunikovat s programem AirScout. K tomuto ucelu je treba v menu "Sit->Nastaveni" nastavit nasledujici parametry:

- Port na kterem AirScout komunikuje obvykle 9872
- Jmeno serveru AirScout napr. AS

Tyto parametry je treba nastavit tez v AirScoutu pod "Options", zalozka "Network" a zaskrtnout "Activate Network Server".

Pro ziskani informace o letadlech vhodnych pro spojeni je nutno aby byl plne zadan platny lokator. Pak pomoci
"Sit->AirScout dotaz" nebo klavesove zkratky ALT/K se v okne "Kontrola logu" zobrazi seznam aktualnich letu, potencionalne vhodnych ke spojeni. Analogicky jako v programu AirScout jsou lety barevne odliseny podle miry sance na dobry odraz a cas do preletu. Je-li ve "Volby->VUSC" zaskrtuto "AirScout aktivace", zobrazi se informace o letech i pri odmezerovani z pole lokatoru, za predpokladu, ze je zadan platny lokator. Pri vyuzivani AirScoutu je treba vzit v uvahu, ze vypocet v AirScoutu muze trvat i nekolik sekund a k tomu prizpusobit i frekvenci dotazu. Pro omezeni zateze systemu AirScoutem je vhodne zmensit jeho okno na dolni listu, cimz se eliminuje vykreslovani mapy letadel.

AirScout muze bezet bud na stejnem PC nebo na jinem PC v lokalni siti. V druhem pripade je nutno povolit na lokalnim firewallu prenos broadcast packetu na portu AirScoutu (obvykle 9872). Pritom plati stejne pokyny jako pri nastavovani sitoveho spojeni pro VUSC (kapitola 12. Provoz v siti – instalace a konfigurace).

16. Nahravani zvuku

Pri obtiznem prijmu stanice lze zapnout nahravani zvuku pomoci zvukove karty. Pro projeni vystupu z TRXu pouzijeme bezny stineny NF stereo kabel, avsak doporucuje se oddelit galvanicky PC a TRX pomoci vhodneho NF trasformatorku, kvuli omezeni indukce rusivych brumu. V ovladani panelu mixeru zvukove karty (Ovladadaci panely->Zvuk a Audio) ve slozce Audio klikneme na "Hlasitost" u nahravani, zvolime podle propojeni prislusny zdroj signalu ("Microphone" nebo "LineIn") a nastavime uroven, aby nahravka nebyla zkreslena. U ostatnich zdroju signalu nastavime uroven na nulu nebo je zablokujeme. Pokud ma TRX zabudovanu vlastni USB zvukovou kartu nebo poizivame zvukovy chip Microhamu, je nutno zvolit v menu "CW/SSB/Cluster/Chat->Nastaveni CW/SSB" prislusna rozhrani pro vstup a vystup a restartovat VUSC.

Zvukovy zaznam muzeme pouzit po zavode k eventualni oprave prijateho kodu. Ovlada se pomoci knofliku v okne CW/SSB/Recorder nebo zkratkami uvedenymi vyse. Pri prvnim zaznamu v zavode se automaticky vytvori v adresari zavodu podadresar sound, kam se ukladaji soubory *.wav s nahravkami. Pojmenovani se vytvari z casovych znacek pocatku a konce nahravani, hodiny a minuty ukonceni nahravky a znacky protistanice. Znacka se bere v okamziku ukonceni nahravky z radku deniku, kde je prave kurzor. Je-li spojeni ulozeno pomoci <Enter>, je nahravani automaticky ukonceno. Pokud je zatrzena volba "Trvale nahravani" v okne "CW/SSB/Recorder Ovladani" otevre se ihned dalsi soubor a nahravani pokracuje.

V okne ovladani je zobrazovan aktualni stav nahravani. Probiha-li zaznam, jsou odpocitavany vteriny casu nahravky. Velikost souboru je priblizne 1MB za minutu a je tedy treba uzivat nahravani s rozumem, abychom nezaplnili uplne pevny disk. Soubory jsou standardniho formatu a lze je tez prehravat vsemi beznymi softwarovymi prehravanci, pripadne dale zpracovavat.

17. Rotator a prepinac pasem

Hardware

Ovladani rotatoru z pocitace je mozne pres paralelni LPT, seriovy COM nebo USB port (pomoci adapteru s PICem nebo s Arduinem, viz dale). Seriovy port podporuje komunikaci podle standardu Yaesu a SPID. U starsich ovladacu SPID je vsak vzhledem k nizke prenosove rychlosti pri zobrazovani videt urcite zpozdeni. Program podporuje az 10 rotatoru soucasne. Jejich maximalni pocet se nastavi v menu "Volby->VUSC". Jednotlive rotatory se pak aktivuji pomoci menu "Rotator/Spinac pasma->Rotator" podle jejich nazvu.

Pripojeni pres USB nebo paralelni LPT port podle standardu VUSC vyzaduje pouziti jednoducheho adapteru mezi portem a rotatorem, avsak oproti obvyklym protokolum (Yaesu nebo SPID) jsou zde rozsirene moznosti konfigurace a ovladani. Schemata jsou uvedena v dodatku. Pro pripojeni pres USB jsou dve moznosti. Prvni (starsi) adapter pouziva PIC CY7C63001AFWP1, druhy (novy) pouziva mikropocitac Arduino UNO R3. Starsi adapter s PICem ma vyhodu v tom, ze neni nutno nahravat program do PICu, avsak funguje pouze s 32bitovymi Windows, jelikoz vyrobce uz nedodava driver na 64bitove systemy. Adapter s Arduinem funguje na vsech systemech, jedno Arduino muze ovladat az 3 rotatory soucasne a adapter je jednodussi, avsak instalace softwaru je slozitejsi, nebot je nutno nahrat do Arduina prislusny program.

Predpokladem pro vyuziti techto adapteru je pouziti potenciometru jako snimace polohy nebo jineho snimace, ktery dodava napeti linearne v zavislosti na azimutu v rozsahu od 0 do 4.5-4.9V. Hodnota potenciometru muze byt od cca 200 ohmu do asi 30 kiloohmu. Horni hranice je omezena nachylnosti k indukci rusivych napeti na vstupy o vyssi impedanci pri vysilani. K napajeni potenciometru muzeme pouzit napetoveho i proudoveho zdroje (viz dale). Vyhoda napetoveho zdroje je v tom, ze se nemusi nastavovat pro ruzne hodnoty snimaciho potenciometru, avsak jsou treba 3 draty pro pripojeni. Proudovy zdroj vyzaduje pouze 2 draty, avsak je treba ho nastavit podle hodnoty snimaciho potenciometru. Napeti z pripadneho externiho snimace se pripoji misto potenciometru do bodu C proti zemi (viz schema).

Adaptery s PICem a paralelnim LPT portem pouzivaji osmibitovy A/D prevodnik ADC0804LCN. Pri pripojeni pres port LPT jsou tyto bity privedeny na datove signaly 0-7 (piny 2-9). Program vsak cte na LPT portu i devaty bit na signalu ACK (pin 10), takze je mozno pro zvyseni presnosti indikace pouzit eventuelne i vlastni adapter s prevodnikem poskytujicim 9 bitu. Adapter s Arduinem pouziva vnitrni desetibitovy A/D prevodnik, takze obvod ADC0804LCN odpada (viz schema).

K obema typum adapteru (PIC a Arduino) jsou vytvoreny prislusne desky plosneho spoje v programu Eagle vusc_generic_new.brd a vusc_arduino.brd. Desky jsou dvoustranne a jsou popsany, takze je videt korespondence se schematy. Na deskach jsou DIP prepinace pro volbu proudoveho nebo napetoveho napajeni mericiho potenciometru a propojky (jumpery) pro moznost napajeni motoru stridavym (napr. Kenpro) nebo stejnosmernym napetim (napr. Yaesu). Jsou-li vsechny propojky spojene, napaji se motor ze stejnosmerneho zdroje (14-24V), ktery napaji i samotny adapter, takze musi byt dostatecne proudove dimenzovan. Jsou-li propojky rozpojeny privede se prislusne stridave napeti na vyvody AC1 a AC2 a fazovaci kondenzator se pripoji mezi vyvody RE1A a RE2B na desce. V tomto pripade slouzi stejnosmerny zdroj jen pro napajeni adapteru a muze byt maly (cca 200 mA).
POZOR! Arduino je treba napajet pouze z vnejsiho zdroje 7-12V, nejlepe stabilizatorem 7808, jak je naznaceno ve schematu, pripadne vnejsim "kalkulackovym" zdrojem. Napajeni z USB konektoru PC nelze pouzit kvuli rozptylu hodnot napeti na ruznych PC a jeho zmeny se zatezi, ktere ovlivnuji referenci vnitrniho A/D prevodniku a tim i kalibraci mericiho potenciometru. Z tohoto duvodu je tez nutno nepripojovat 5V z PC na USB konektor Arduina (napr. pomoci kabelu, kde tento vyvod neni propojen nebo prerusime vyvod na USB konektoru).

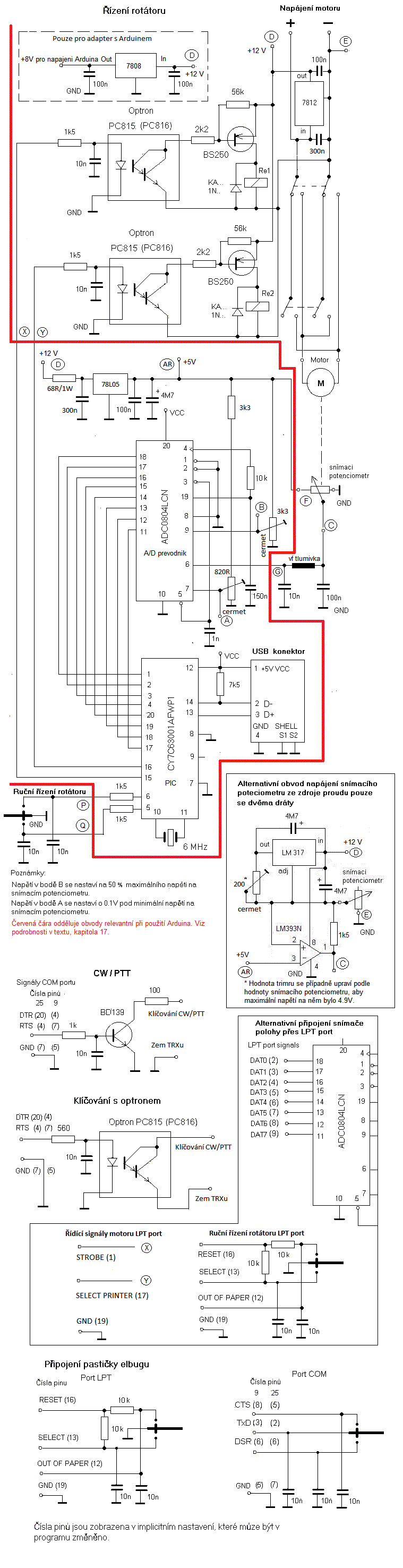

Ve schematu je cervenou carou vyznaceno rozhrani pro pripojeni Arduina. K jednomu Arduinu mohou byt takto pripojeny az tri adaptery. Body oznacene ve schematu a deskach spoju jsou pripojeny k Arduinu podle nasledujici tabulky.

Tabulka pripojeni pinu Arduina
Bod ve schematu Rotator A Rotator B Rotator C
G pin A0 pin A1 pin A2
P pin D4 pin D8 pin D10
Q pin D5 pin D9 pin D11
X pin D2 pin D6 pin D12
Y pin D3 pin D7 pin D13
AR pin 5V pin 5V pin 5V
GND pin GND pin GND pin GND

Piny D jsou oznaceny na desce Arduina jako DIGITAL, piny A jako ANALOG IN. Body P a Q slouzici k rucnimu ovladani se pripojuji primo k Arduinu a nejsou tudiz (na rozdil od adapteru s PICem) na desce adapteru.

Starsi USB adapter s PICem - instalace a kalibrace

Obvod CY7C63001AFWP1 (naprogramovany CY7C63001C-PXC, objednaci cislo CY7C63001PFW varianta 1) pro USB komunikaci je naprogramovany PIC, ktery lze i s prislusnym driverem do Windows objednat u firmy AK MODUL-BUS GmbH na webu http://www.ak-modul-bus.de za cca 15,- euro. Web je bohuzel pouze v nemcine, ale objednani neni slozite. Postup je nasledujici:

Na uvodni strance zadame do okenka "Suchbegriffe" retezec CY7C63001 a klikneme na Suchen. Objevi se nekolik linku z nichz zvolime "Mikrocontroller CY7C63001C-PXC mit Firmware". Na dalsi strance nize pod titulkem "Bestellen" zkontrolujeme "Artikel Nr. CY7C63001PFW", v okenku pod nim zvolime "Port-Chip Variante 1" a v "Anzahl" zadame pocet kusu. Klikneme na "In den Warenkorb", cimz si dame objednavku do nakupniho kose. Pak uz lze v pravem hornim rohu kliknout na "Cart" a prejdeme na platbu, ktera je jiz v anglictine. Platba je mozna i pres PayPal. Jeste stahneme posledni verzi driveru na adrese http://www.ak-modul-bus.de/cgi-bin/iboshop.cgi?show1200000510,254447591177330 nebo na strance, kde se objednava klikneme "Downloads". Pod titulkem "Treiber für den Mikrocontroller CY7C63001 mit der Firmware Port-Chip Variante 1 oder Port-Chip Variante 2" klikneme "Details" a na nasleduji strance "Download starten". Stahneme archiv MBUSBprt.zip, ktery obsahuje soubory MBUSBprt.sys a MBUSBprt.inf.

Nejprve nainstalujeme driver a pripojime adapter. Rozbalime soubor MBUSBprt.zip do vhodneho adresare. Ve Windows 2000 a XP se instalace driveru nastartuje automaticky pri prvnim pripojeni PICu k USB na bezicim PC. Windows najdou novy hardware a pozaduji driver. Zadame adresar se soubory MBUSBprt.sys a MBUSBprt.inf a dokoncime instalaci. Ve Windows 7, 8 a 10 se driver nainstaluje pred pripojenim USB pravym klikem na soubor MBUSBprt.inf a volbou "Instalovat". USB pripojime az po uspesne instalaci driveru. POZOR! Pri prvnim pripojeni muze trvat i nekolik desitek sekund, nez PIC navaze komunikaci s USB portem.


PIC se jinak chova podobne jako jina USB zarizeni napr. flash pamet a lze ho libovolne pripojovat i odpojovat za behu PC.

Postup nastaveni:
1. Zkontrolujeme, v pripade proudoveho napajeni potenciometru nebo napeti z externiho snimace nastavime, napeti v bode C v rozsahu od 0.1-0.5V do 4.5-4.9 V. Maximalni napeti nesmi v zadnem pripade prekrocit 5V (hrozi zniceni A/D prevodniku). Z tohoto duvodu je v adapteru u proudoveho zdroje zarazen ochranny prvek s komparatorem LM393N.

2. Trimrem 820R nastavime v bode A napeti asi o 0.1V nizsi nez je nejnizsi napeti na potenciometru v bode C. Trimrem 3k3 pak nastavime v bode B napeti asi o 0.1V vyssi, nez je polovina maximalniho napeti v bode C.

3. Spustime VUSC. Pomoci menu "Rotator/Prepinac pasma->Nastaveni" otevreme okno nastaveni a v nem v menu "Rotator" v levem hornim rohu vybereme prislusny rotator a zaskrtneme box USB. Muzeme i v pripade potreby vpravo nahore zmenit nazev rotatoru. Implicitni nazvy rotatoru jsou Rotator0, Rotator1, Rotator2 atd. Postup zopakujeme pro vsechny rotatory pripojene pres PIC adapter a zavreme okno pomoci "OK".

4. Pripojime adapter k portu pocitace, pokud jiz neni pripojen, a v menu "Rotator/Prepinac pasma->Rotator" aktivujeme prislusny rotator. Otevreme znovu okno nastaveni ("Rotator/Prepinac pasma->Nastaveni") a zvolime prislusny rotator. Pak otocime rotator postupne do obou krajni poloh a zkontrolujeme zda udaj citace v techto polohach je v mezich od 258-268 do 500-510. Neni-li tomu tak upravime v adapteru jemne velikosti napeti trimry 820R(dolni hodnota) a 3k3(horni hodnota).

5. Otocime rotator do leve krajni polohy, vlozime jeji azimut v levem okenku "Kalibrace rotatoru" - "Rozsah" a klikneme "Nastavit". Otocime rotator do prave krajni polohy, vlozime koncovy azimut v pravem okenku "Kalibrace rotatoru" - "Rozsah" a klikneme "Nastavit". Hodnoty potatecniho a koncoveho azimutu se nesmi prekryvat tzn. ze je-li napr. pocatecni azimut 60 stupnu a rotator se toci v rozsahu 380 stupnu, tak koncova hodnota bude 60+380=440 stupnu (nikoli 80). Pocatecni a koncovy azimut musi byt zadany tak, aby smysl otaceni indikatoru odpovidal smyslu otaceni rotatoru.

6. V dolni casti okna (volitelne) priradime rotator na pasmo, kde se pouziva.

7. Zkontrolujeme, zda souhlasi ovladani smeru vlevo/vpravo s otacenim rotatoru. Neni-li tomu tak zaskrtneme "Reverze motoru".

8. Zavreme okno pomoci "OK".

POZOR pri pouziti vice rotatoru se starsim PIC adapterem soucasne! Driver PICu bohuzel (na rozdil od COM nebo LPT portu) neumoznuje explitne priradit poradi k jednotlivym USB portum. Porty jsou k rotatorum prirazeny podle poradi v jakem byly USB adaptery jednotlivych rotatoru pripojeny k PC. Mame-li tedy vice rotatoru pripojenych pres PIC USB adapter, musime je pri normalnim startu programu pripojit a otevrit ve stejnem poradi jak byly pripojeny a otevreny pri posledni kalibraci, aby kalibrace souhlasila s prislusnymi rotatory. Toto prirazeni se uklada a pouzije se pri rychlem restartu, tzn., ze je obnoveno prirazeni USB portu k rotatorum (adapterum) podle posledniho stavu bez ohledu na poradi ve kterem byly po restartu otevreny. Pokud vsak rebootujeme PC je nutno adaptery vzdy znovu pripojit v nalezitem poradi podle posledni kalibrace.

Novy USB adapter s Arduinem - instalace a kalibrace
Tento adapter pouziva mikropocitac Arduino UNO R3 s USB rozhranim, ktery lze koupit za cca 200,- Kc nebo levneji na eBay za cca 80,- Kc. Jedno Arduino umoznuje pripojit az 3 rotatory (viz nize popis a schema). Pro pripojeni je treba nainstalovat driver, ktery emuluje COM port na USB pro komunikaci a nahrat do Arduina program. POZOR! Ruzni vyrobci klonu Arduino pouzivaji ruzne FDTI chipy jako prevodniky USB/COM, takze instalace driveru se muze lisit i u desek s Arduinem, ktere vypadaji na prvni pohled stejne. Na Windows 7, 8, a 10 se driver nainstaluje vetsinou sam automaticky pri prvnim pripojeni Arduina na USB port, avsak pouziva-li (vetsinou cinsky) klon FTDI chip CH340, musi se stahnout driver na http://www.wch.cn/download/CH341SER_EXE.html a instalovat rucne. Rucne je tez treba instalovat driver na Windows 2000 a XP. Podrobny popis instalace driveru je zde https://arduino.cz/zaciname-s-arduinem-ve-windows/.
Po instalaci driveru a pripojeni Arduina na USB se musi zjistit cislo prislusneho emulovaneho COM portu ve Windows pomoci praveho kliku na ikonu "Tento pocitac->Vlastnosti" a "Spravce zarizeni". Rozklikneme polozku "Porty (COM & LPT)" a najdeme "USB-SERIAL (COMx)", kde x je cislo portu Arduina. Pak nahrajeme do Arduina program. Pouzijeme utilitu XLoader, kterou stahneme zde http://xloader.russemotto.com. Nastavime parametry:

COM port: COMx
Baud rate: 115200
Arduino type: UNO(ATmega328)
Hex file: vuscrot.ino.standard.hex (soubor s firmwarem z adresare VUSC)



Klikneme na Upload.

Postup nastaveni:
1. Zkontrolujeme, v pripade proudoveho napajeni potenciometru nebo napeti z externiho snimace nastavime, napeti v bode C (viz schema) v rozsahu od 0.1-0.5V do 4.5-4.9 V. Maximalni napeti nesmi v zadnem pripade prekrocit 5V (hrozi zniceni A/D prevodniku). Z tohoto duvodu je v adapteru u proudoveho zdroje zarazen ochranny prvek s komparatorem LM393N.

2. Spustime VUSC. Pomoci menu "Rotator/Prepinac pasma->Nastaveni" otevreme okno nastaveni a v nem v menu "Rotator" v levem hornim rohu vybereme prislusny rotator. Muzeme i v pripade potreby vpravo zmenit nazev rotatoru. Implicitni nazvy rotatoru jsou Rotator0, Rotator1, Rotator2 atd. Zaskrtneme volbu USBCOM a identifikaci rotatoru A, B nebo C. Jedno Arduino umoznuje pripojeni az trech rotatoru soucasne. Pismena oznacuji prislusne piny Arduina na ktere jsou jednotlive rotatory pripojeny (viz tabulka vyse). Dale se nastavi COM port Arduina a rychlost 38400 (vzdy potvrzujeme pomoci "Nastavit"). Zavreme okno nastaveni pomoci "OK".

3. Pripojime adapter k USB portu pocitace, pokud jiz neni pripojen, a v menu "Rotator/Prepinac pasma->Rotator" aktivujeme prislusny rotator. Otevreme znovu okno nastaveni ("Rotator/Prepinac pasma->Nastaveni") a zvolime prislusny rotator. Pak otocime rotator postupne do obou krajni poloh a zkontrolujeme rozsah citace. Dolni mez je dana minimalni hodnotou mericiho potenciometru v rotatoru a mela by byt maximalne 200 (je-li vyssi je vhodne posunout mechanicky prevod na potenciometru v rotatoru). Horni mez by mela byt v rozsahu 950 - 1020. V pripade napajeni mericiho potenciometru z napetoveho zdroje 5V na Arduinu je hodnota zarucena automaticky. V pripade proudoveho zdroje ji lze upravit jemnym nastavenim jeho trimru 200R.

4. Otocime rotator do leve krajni polohy, vlozime jeji azimut v levem okenku "Kalibrace rotatoru" - "Rozsah" a klikneme "Nastavit". Otocime rotator do prave krajni polohy, vlozime koncovy azimut v pravem okenku "Kalibrace rotatoru" - "Rozsah" a klikneme "Nastavit". Hodnoty potatecniho a koncoveho azimutu se nesmi prekryvat tzn. ze je-li napr. pocatecni azimut 60 stupnu a rotator se toci v rozsahu 380 stupnu, tak koncova hodnota bude 60+380=440 stupnu (nikoli 80). Pocatecni a koncovy azimut musi byt zadany tak, aby smysl otaceni indikatoru odpovidal smyslu otaceni rotatoru.

5. V dolni casti okna (volitelne) priradime rotator na pasmo, kde se pouziva.

6. Zkontrolujeme, zda souhlasi ovladani smeru vlevo/vpravo s otacenim rotatoru. Neni-li tomu tak zaskrtneme "Reverze motoru".

7. Zavreme okno pomoci "OK".


Adapter pripojeny k LPT portu - instalace a kalibrace

V systemu musi byt instalovan DLPortIO driver (viz kapitola 3. Instalace), tudiz tato moznost funguje jen na 32bitovych Windows.
Jinak postupujeme jako pri instalaci stareho adapteru s PICem s temito zmenami:
 - Vynecha se cast popisujici instalaci PICu a jeho driveru.
 - V bode 3 zadame paralelni LPT port a potvrdime kliknutim na "Nastavit". Port LPT nesmi byt pouzit soucasne pro jiny ucel. Boxy USB a USBCOM nesmi byt zaskrtnuty.
 - V bode 4, pokud pouzivame vlastni adapter k LPT portu s devatym bitem, nastavime dolni udaj citace v mezich 2-12.
- Na desce plosneho spoje neosazujeme PIC, krystal a USB konektor a propojime signaly z desky primo na LPT port podle schematu.

 POZOR!
Po zapnuti pocitace a nabootovani operacniho systemu muze byt paralelni LPT port v nedefinovanem stavu. Proto zapinejte zdroj napeti rotatoru az po spusteni programu a aktivaci rotatoru, aby nedoslo k nechtenemu zapnuti motoru. Pri ukonceni prace je tez treba vypnout nejdrive zdroj motoru a pak ukoncit program.


Nastaveni pro vsechny adaptery
Po ukonceni kalibrace jsou automaticky nastaveny elektronicke koncove omezovace na pocatecni a koncovou kalibracni polohu. Z tohoto duvodu je nutno, pokud mame v rotatoru tez mechanicke koncove spinace, je nastavit tak, aby jejich vypinaci polohy souhlasily s minimalnim a maximalnim napeti na mericim potenciometru. Na indikatoru je zlute oznacen rozsah prekryvani v koncovych polohach. Cervene je oznacen rozsah mimo koncove omezovace v pripade, toci-li se rotator v rozsahu mene nez 360 stupnu. Je-li nutno dodatecne omezit rozsah otaceni napr. kvuli prekazce v okoli nebo aby blizke anteny nevysilaly proti sobe, je mozno nastavit softwarove dorazy explicitne v rezimu nastaveni klikanim mysi na okraj indikatoru pravym (dolni mez) nebo levym (horni mez) tlacitkem mysi. Pri normalnim provozu je rozsah prekryvani oznacen zelene, ale dostane-li se rotator do tohoto rozsahu, zmeni se barva na zlutou.

Pouzivame-li rotator u nejz uz byla kalibrace provedena, avsak po postaveni anteny napr. na kote nesouhlasi jeji smer, neni nutno provadet celou kalibraci znovu. V rezimu nastaveni otocime antenu na znamy azimut (napr. majak, podle kompasu nebo vyznacne koty v okoli), do policka rektifikace zadame odpovidajici azimut a klikneme "Nastavit". Tim se opravi smerovani pri zachovani stavajici kalibrace. Pro uchovani nastaveni ho ulozime pomoci "Zavod->Ulozit nastaveni". Konfigurace se uklada do souboru rotator.cfg. Z duvodu kompatibility s predchozimi verzemi se konfigurace prvniho rotatoru uklada tez do souboru vuscwin.cfg a quickstart.cfg.


Ovladani

Pro ovladani rotatoru se pouzivaji tyto klavesy:

CTRL/? – nastaveni rotatoru na azimut lokatoru na nemz je kursor.

CRTL/> - otaceni rotatoru vpravo (ve smeru hodinovych rucicek).

CRTL/< - otaceni rotatoru vlevo (proti smeru hodinovych rucicek).

CTRL/mezera – Stop

CTRL/' - cyklicke prepinani vybraneho rotatoru.

Klavesy funguji pro vybrany rotator, ktery je odlisen cervenou sipkou (ostatni maji modrou sipku). Vybrany rotator se meni bud prepnutim pasma (podle prirazeni) nebo pomoci CTRL/'. Jednotlive rotatory lze samozrejme nezavisle ovladat pomoci mysi nebo rucniho ovladani na adapteru.

Prepinac pasem
Prepinac pasem funguje na zvolenem LPT nebo COM portu. Na LPT je pasmo kodovano v hexadecimalnim kodu na 4 hornich datovych bitech (piny 6-9). Na COM port se posilaji byty s hodnotou od 1 do 15, kde 1 odpovida pasmu 2m, 2 je 70cm, 3 je 23cm atd. Prepina se bud rucne v menu "Rotator/Prepinac pasem" nebo automaticky pri zmene pasma, zaskrtneme-li volbu "Pasmo auto". Na rozdil od paralelniho LPT portu rotatoru, muze byt LPT pro prepinani pasem pouzit soucasne i pro klicovani CW.

18. Poznamky pro uzivatele DOSove verze VUSC

Hlavni rozdily oproti DOSove verzi jsou:

- pouziti protokolu TCP/IP v siti a tudiz jina konfigurace (viz vyse)

- odlisne adaptery indikace polohy rotatoru, vzhledem k charakteru operacniho systemu Windows.

- moznost pripojeni packetu k telnetovemu serveru nebo chatu ON4KST na Internetu i spoluprace s programem AirScout.

Podrobnejsi a bohatsi statistiky vcetne graficke smerove mapy.

- zmenilo se ponekud pojmenovani souboru. Jiz neni omezeni na 8 znaku, zavodni soubory mohou byt v libovolnem adresari a jsou jine pripony.

- trochu zmenene ovladani vynucene prostredim Windows

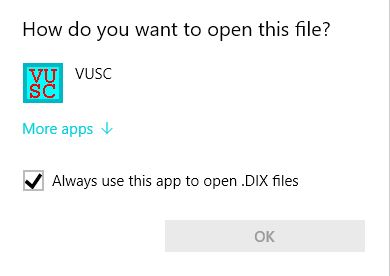

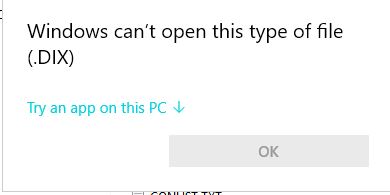

- puvodni DOSove soubory *.DIX lze nacist (viz vyse), avsak v dusledku urcitych rozdilu v chovani knihovnich funkci starsi soubory pred verzi 4.03 nacist nelze. V tomto pripade pouzijeme EDI soubor.

19. Dodatek - zapojeni adapteru a konektoru


Cisla pinu na schematu odpovidaji implicitnimu nastaveni. Potrebujeme-li galvanicke oddeleni pocitace a TRXu pouzijeme pro klicovani CW a PTT obvod s optronem

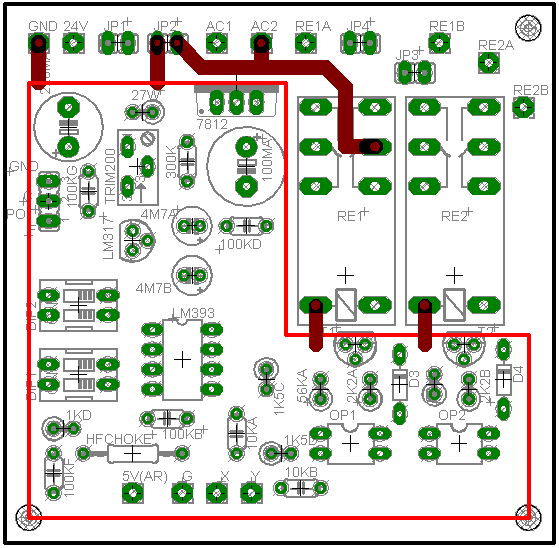

Adapter s Arduinem strana spoju (pruhled ze strany soucastek)
Arduino.bottom

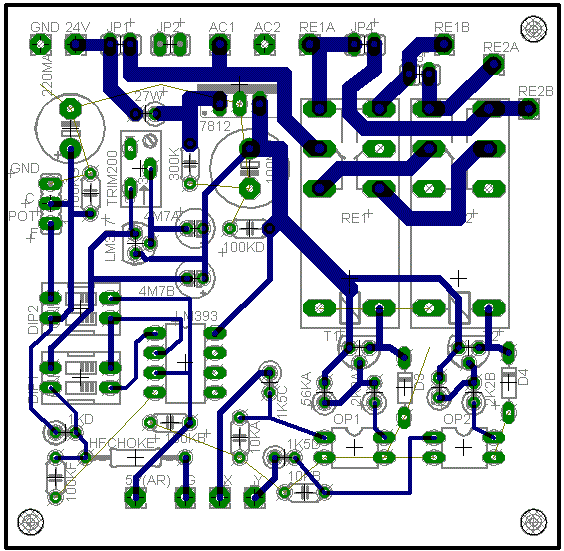

Adapter s Arduinem strana soucastek
Aduino.top

Tabulka pripojeni pinu Arduina
Bod ve schematu Rotator A Rotator B Rotator C
G pin A0 pin A1 pin A2
P pin D4 pin D8 pin D10
Q pin D5 pin D9 pin D11
X pin D2 pin D6 pin D12
Y pin D3 pin D7 pin D13
AR pin 5V pin 5V pin 5V
GND pin GND pin GND pin GND

Piny D jsou oznaceny na desce Arduina jako DIGITAL, piny A jako ANALOG IN. Body P a Q slouzici k rucnimu ovladani se pripojuji primo k Arduinu.

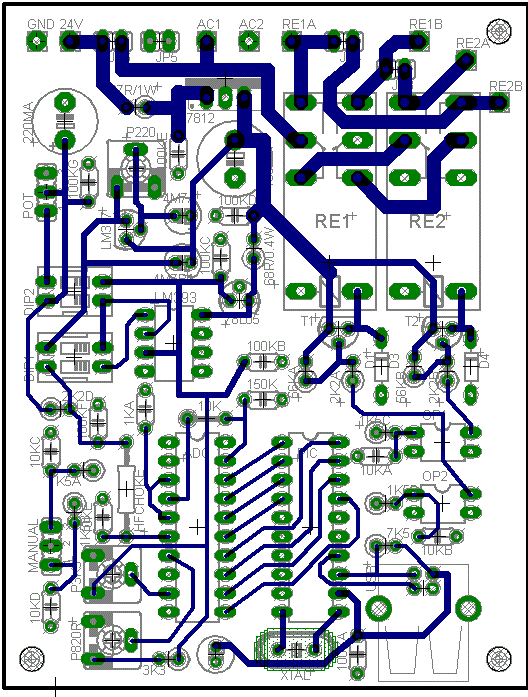

PIC/LPT adapter strana spoju (pruhled ze strany soucastek)
PIC.bottom

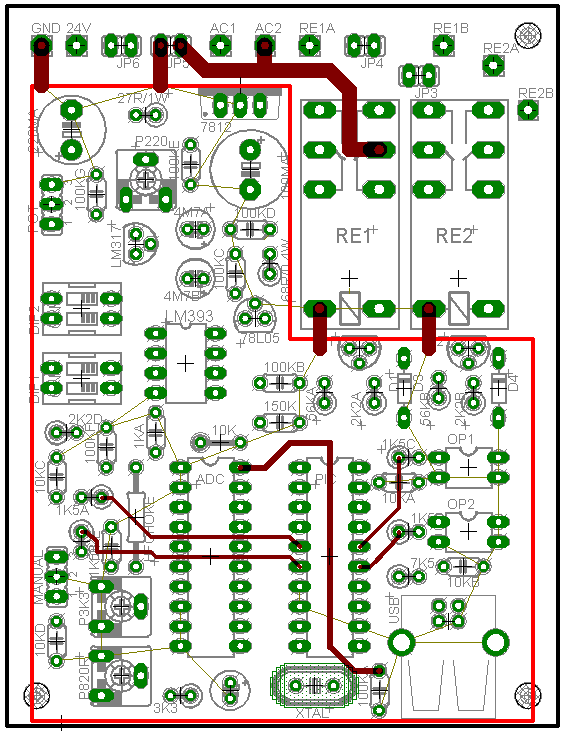

PIC/LPT adapter strana soucastek
PIC.top

V pripade LPT portu neosazujeme PIC, krystal a USB konektor a signaly propojime primo na LPT port podle schematu.
