Předzesilovač pro pásmo 50+70 MHz.

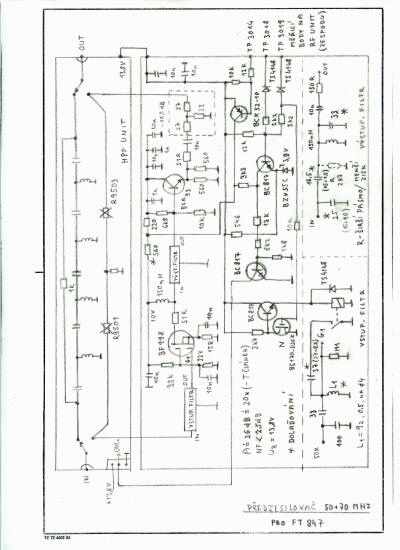

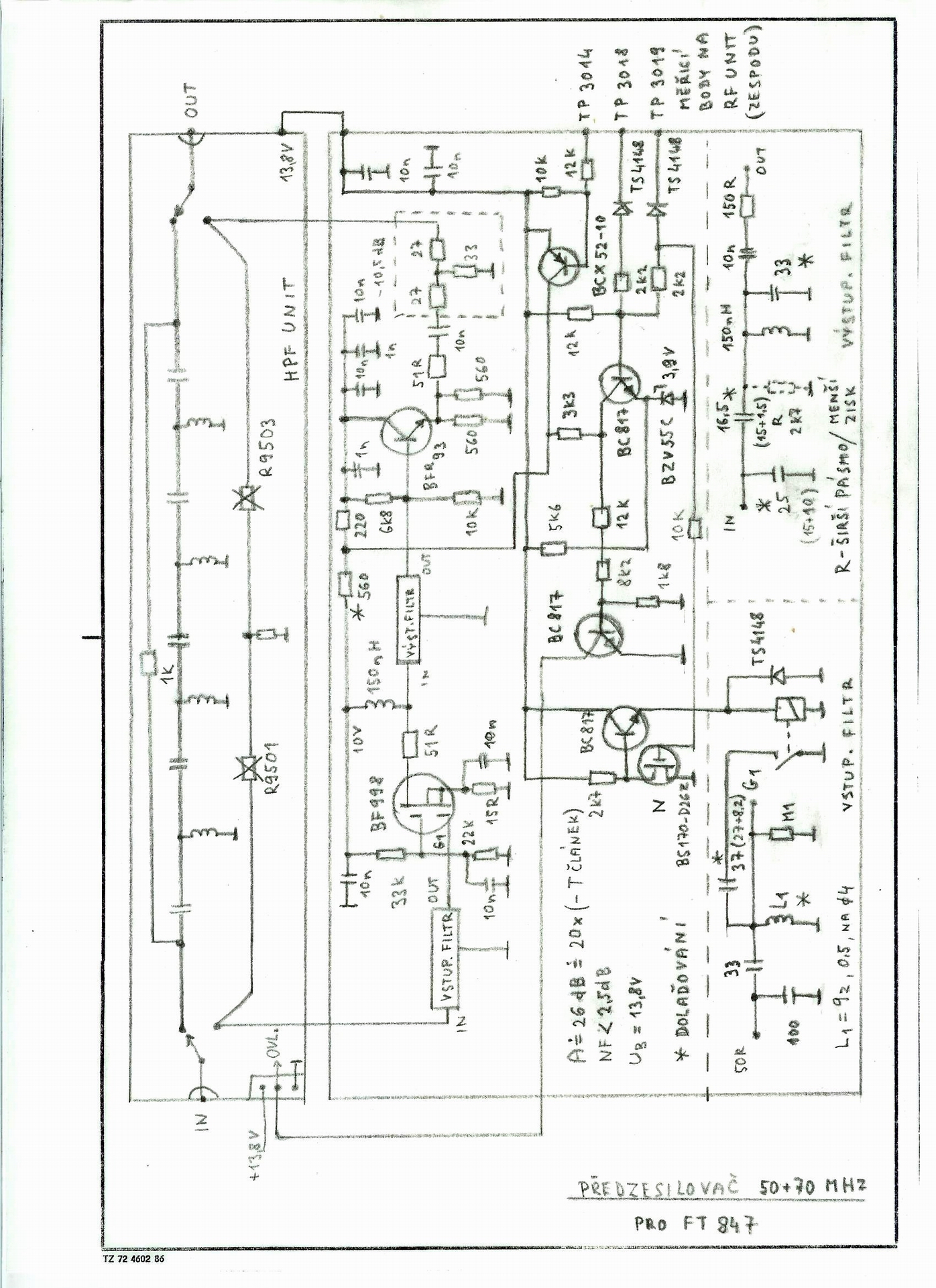

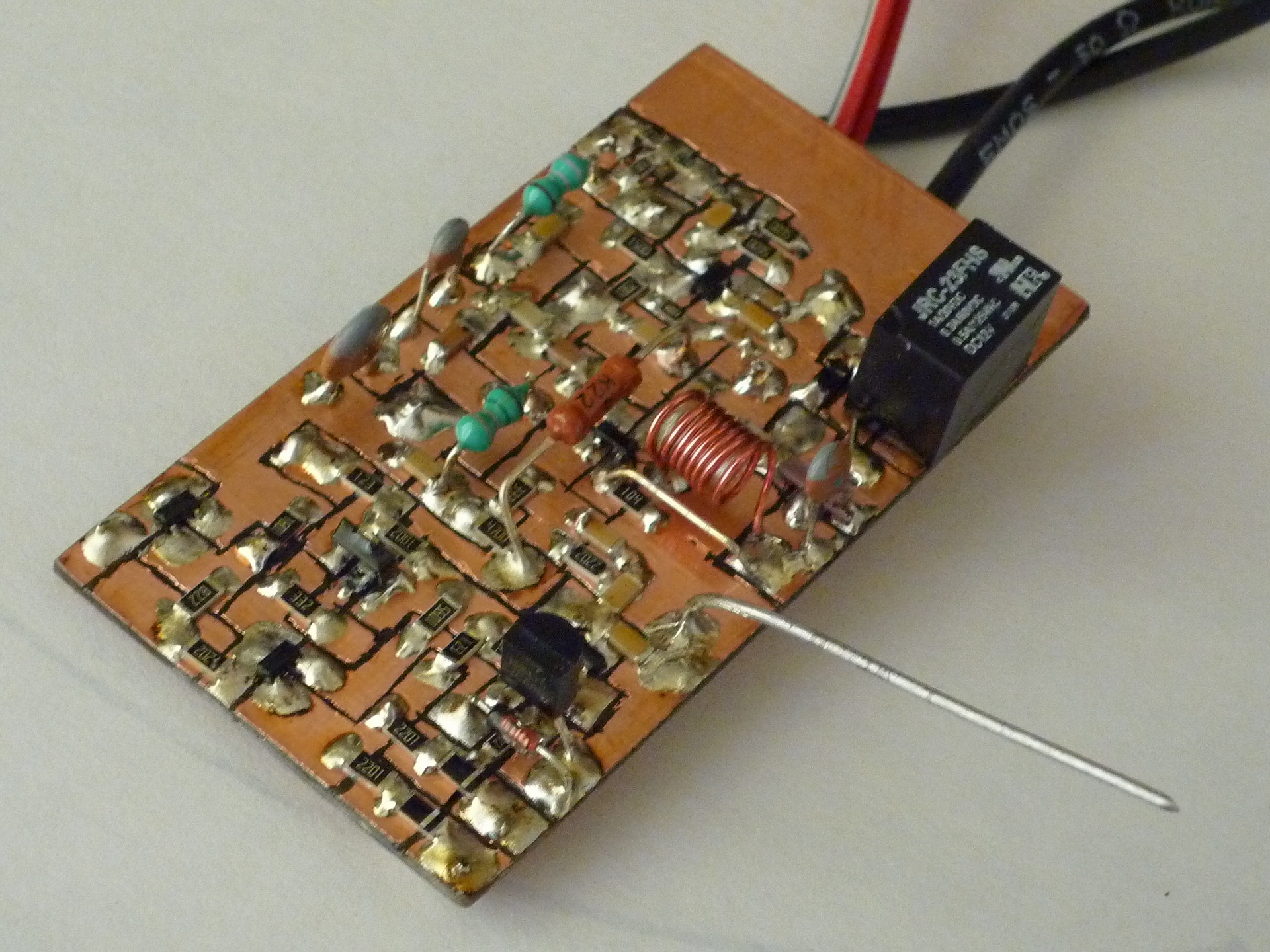

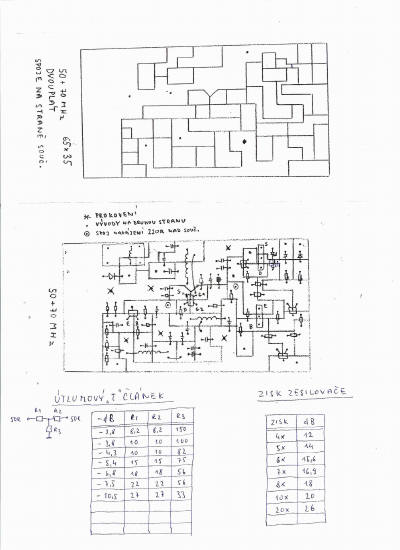

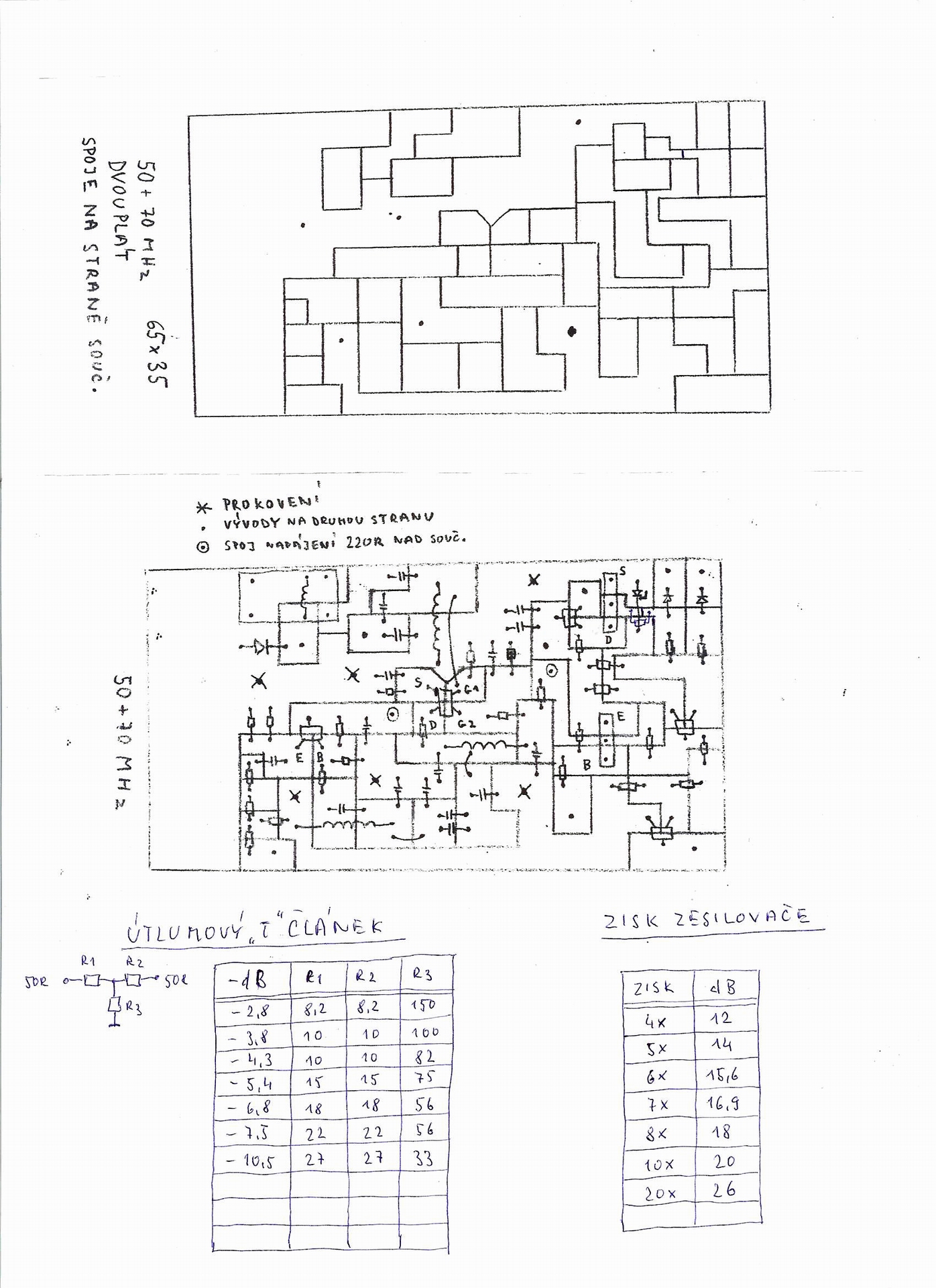

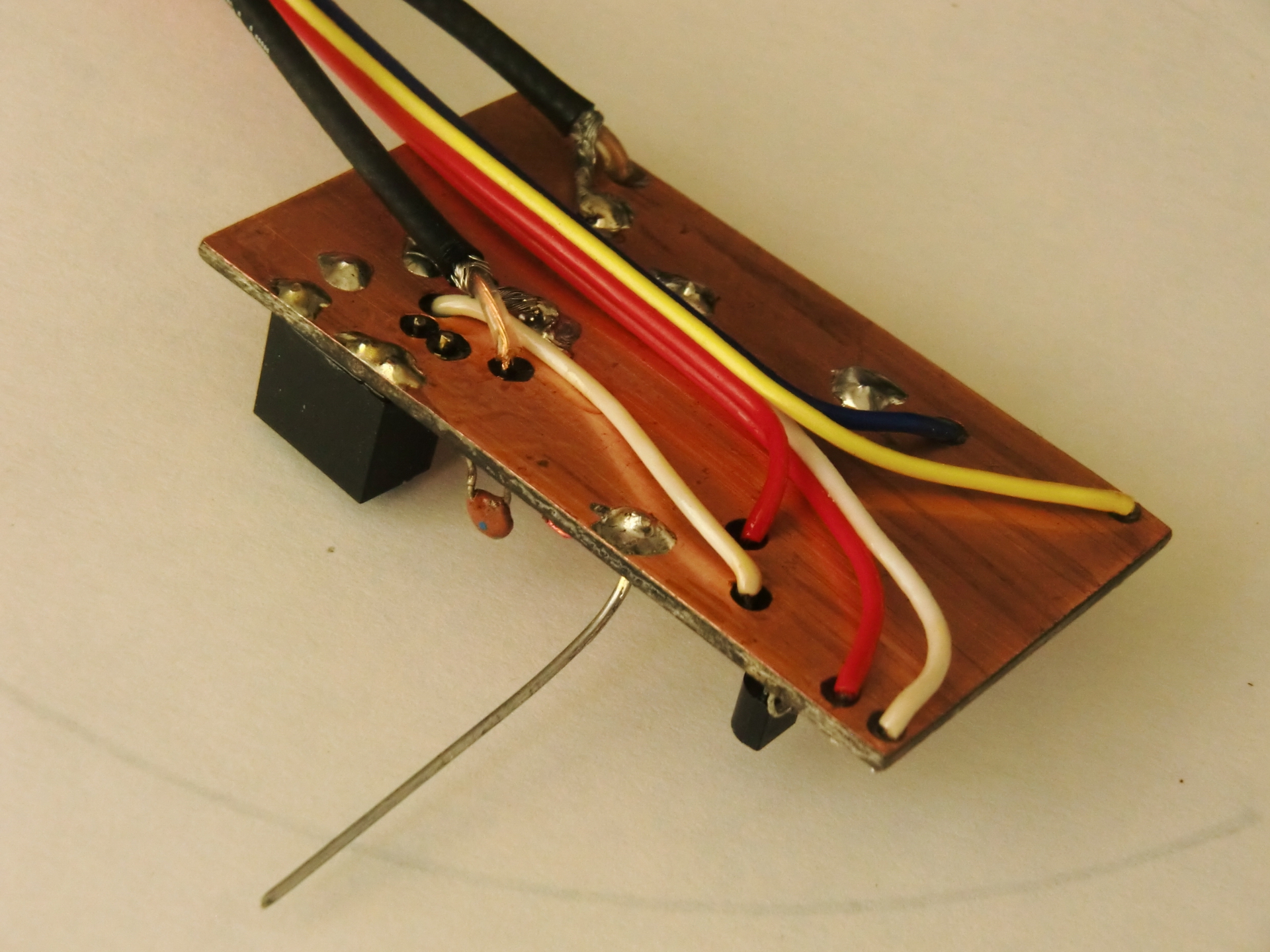

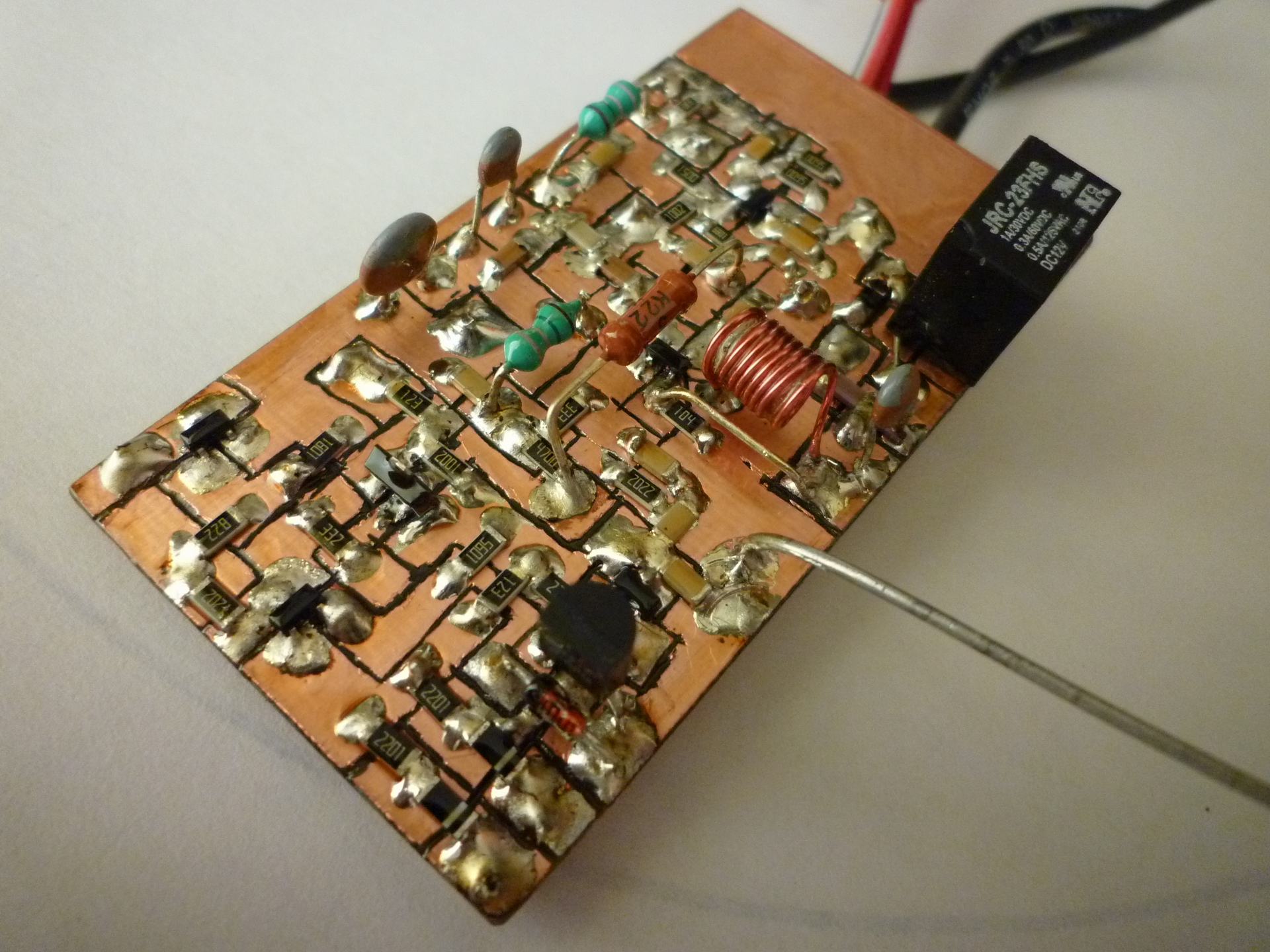

Předzesilovač je úzkopásmový, určený pro montáž do FT 847 o velikosti 35 x 67 mm, zhotovený na dvouplátové desce odfrézováním spojů. Je určen k přilepení na relátka desky HPF Unit oboustranně lepicí páskou součástkami obrácenými k desce RF Unit. Tak je přilepena i deska HPF k desce RF Unit. Předzesilovač má na desce i ovládací obvod pro vřazení do přijímací cesty. Vývody z desky jsou na opačné straně než součástky – po namontování jsou shora. Vřadit ho do přijímací cesty lze navolením pásma 50 nebo 70 MHz. Vlastní vřazení a zapnutí je pomocí tlačítka RF AMP na panelu FT 847 shodně s ostatními předzesilovači a je i zobrazeno na displeji. Připojení je jednoduché, stačí odpojit odpor R9501 a R9503 na desce HPF, k této desce připojit vstup a výstup předzesilovače, napájení a výstup ovládacího obvodu. Informace o ovládání jsou přivedeny z měřicích bodů na spodní straně RF desky třemi vodiči které desku neovlivňují. Zrušení útlumového článku R9501,02 a 03 nahradíme částečně pro ztrátu přijmu na frekvencích pod 1,8 MHz odporem 1k překlenující filtr ( C13 až C17 ) . Šumové číslo předzesilovače je dáno především použitím BF 998 ( katalogově max 2,5 dB ), na celkové šumové číslo TRX má také velký vliv i útlum vstupně / výstupního filtru v PA a menší vliv nastavení zisku T článkem v předzesilovači, který má na desce možnost doplnění. Ke komprimování vstupního signálu o 3 dB dochází při úrovni vyšší než cca -15 dBm. Vzorek pro ověření reprodukovatelnosti měl stejné parametry. Na desku plošného spoje lze bez její změny zapojit obvody předzesilovače pro 50, 70 i 50+70 MHz. Jen se doladí vf obvody. Poznámky ke konstrukci : Kondenzátory, odpory a polovodiče jsou SMD především v pouzdru 1206. Pod třemi součástkami je veden spoj. Zenerova dioda 3,9 V má drátové vývody, přemosťuje spoj s odporem do BS170-D26Z. Na desce jsou propojky, jedna je drátová do G1 BF 998, druhou tvoří odpor 220R v napájení, další jsou podle návrhu výstupního filtru a útlumového článku. Tranzistor BFR 93 leží na spoji na zádech, aby se správně připojila do obvodu báze a emitor. Tranzistor BF998 a N-fet přiletujeme jako elektrostaticky citlivou součástku jako poslední. V emitoru BFR 93 jsou zapojeny dva odpory paralelně, aby se rozložilo jejich výkonové zatížení. Prokovení spojů je provedeno drátem a je označeno na rozmístění součástek křížky. Relé pro přepínání vstupního obvodu má dva živé vodiče, ty jsou připojeny přes vodiče protažené otvory pro vývody relé v desce a přiletovány na obou stranách, na spoji se součástkami a na straně vývodů k vývodům relé ( pozor na zkrat se stínicí folií ) desky. Kondenzátory pro doladění výstupního filtru jsou s drátovými vývody pro snadnější montáž při nastavování. Na foto je vidět vodič propojující spoje, který přesahuje součástky, ten slouží k přiletování desky k desce RF Unit, aby se konstrukce mechanicky zpevnila. VF připojení je koaxem o průměru 3 mm. Předzesilovač je stíněn jednostrannou deskou spojů 35x45 mm s ustřiženým rohem, aby se zabránilo vazby na RF desku a tím kmitání. Konstrukce je určena pouze pro amatérskou výrobu. Jirka ok1fox.
|
