Pokud nepatříte mezi ty, kteří pouze používají zařízení, které udělal někdo jiný a zároveň jste propadli kouzlu vyšších VKV pásem, jistě jste už někdy stáli před tím problémem: jak vyrobit konkrétní přesný a skutečně stabilní kmitočet - například kmitočet oscilátoru, který má takové parametry, že jej můžete vynásobit až do mikrovlnných pásem.

Pohledem na webové stránky výrobců vysoce stabilních oscilátorů zjistíme, že ten, který bychom potřebovali, v běžné výrobě obvykle není a pokud bychom si ho objednali, byla by jeho dodávka tak drahá, že nám obvykle přejde chuť. Přitom ale někde na dně šuplíku můžeme mít nějaký ten inkurantní OCXO, vykuchaný z vysloužilého zařízení. Napadne nás tedy jak z jednoho kmitočtu udělat ten druhý. Vezmeme do ruky kalkulačku, ale nic rozumného obvykle nevychází...

A právě pro řešení tohoto úkolu jsem napsal v Excelu takovou jednoduchou iterační tabulku, kterou si můžete stáhnout zde (2 MB). Protože si myslím, že tento nástroj dobře poslouží i Vám, dovolte před jeho použitím několik poznámek:

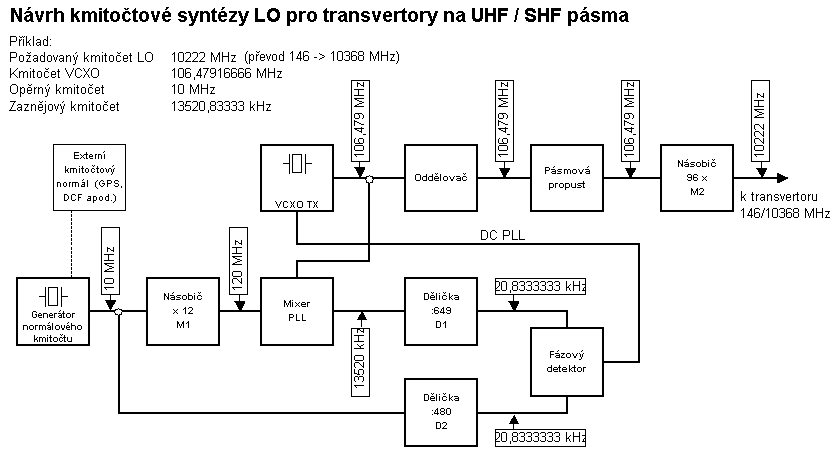

• Výpočet neřeší praktické zapojení  kmitočtové syntézy - to bude předmětem našeho dalšího příspěvku na těchto webových stránkách. Nicméně blokové schema kmitočtové syntézy je následující:




• Výpočet v Excelu je řešen tak, že se postupně automaticky zadává číslo od 1 do 4000 dělicího poměru záznějového kmitočtu směšovače PLL (D1) a ke každému dělicímu poměru se následně hledá takové nejbližší číslo dělicího poměru děličky referenčního oscilátoru (D2), aby na výstupu děličky bylo číslo, které se co nejvíce přibližuje číslu za děličkou záznějového kmitočtu PLL. V případě, že se oba vydělené kmitočty shodují, objeví se výsledek. Pokud se neshodují, po výpočtu celé tabulky se vyhledá minimální rozdíl a ten se nabídne konstruktérovi jako řešení společně s hodnotou kmitočtové odchylky mezi žádaným a výsledným řešením. Je až zarážející,  jaká bizarní zadání tento kalkulátor zvládá...

• Další praktická doporučení najdete přímo v Excelovském souboru. Vaše zadání napište do zelených polí - protože je výpočet napsán v českém Excelu -  desetinnou čárku zadávejte jako čárku, ne jako tečku. Nepište žádné číslice do modrých polí - pokud se Vám to omylem "povede", soubor neukládejte a otevřete si ho znovu (omlouvám se za použití českého Excelu jako primitivního výpočetního nástroje - ale psal jsem si to pro sebe, abych si vyřešil  jeden kmitočtový problém a až potom mne napadlo, že by mohlo jít o užitečnou pomůcku i pro ostatní, celé to předělávat se mi už nechtělo...)

• Chcete-li počkat na praktické, realizační řešení návrhu obvodu kmitočtové syntézy včetně plošného spoje, bude zveřejněno zde na stránkách OK2KKW během následujících dvou měsíců

Přeji hodně zdaru při řešení Vašeho kmitočtového problému.

OK1VPZ
