VF Wattmetr pro VKV soutěžní provoz se špičkovým detektorem pro měření PEP.

Ještě jednou se na základě dotazů ostatních radioamatérů vracím ke konstrukci wattmetru pro měření PEP, zveřejněném zde. Protože mi píšete, zda by nebylo možné udělat desku plošného spoje, věnoval jsem se té věci trochu a připravil jsem upgrade původní konstrukce.

Novější řešení je vybaveno interním zdrojem  záporného předpětí pro operační zesilovač, který zajišťuje dostatečně přesné měření i při malých výkonech a při měření PSV. Díky vnitřnímu zdroji záporného předpětí již nemusí být napájení desky wattmetru řešeno s "plovoucí zemí" a tento špičkový detektor je tak možno zabudovat přímo do PA, z jehož vnitřního zdroje + 24V se také napájí.

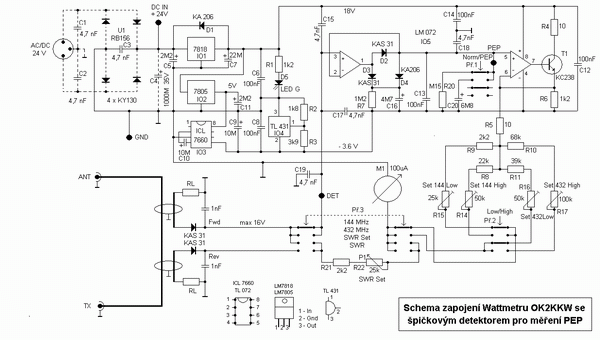

Upravené schema wattmetru se špičkovým detektorem:





                            Osazovací schema desky wattmetru:                                                          Motiv jednostranného plošného spoje desky wattmetru:



(Po kliknutí na obrázky se vám tyto zobrazí s plným rozlišením)

Ostatní záležitosti zůstávají stejné jako u původní konstrukce.

Možné další úpravy tohoto zapojení, zejména kompenzaci offsetu nuly tohoto wattmetru najdete zde.

73! OK1VPZ
