ANTÉNNÍ SOUSTAVA PRO PÁSMO 2304 MHz [1974]

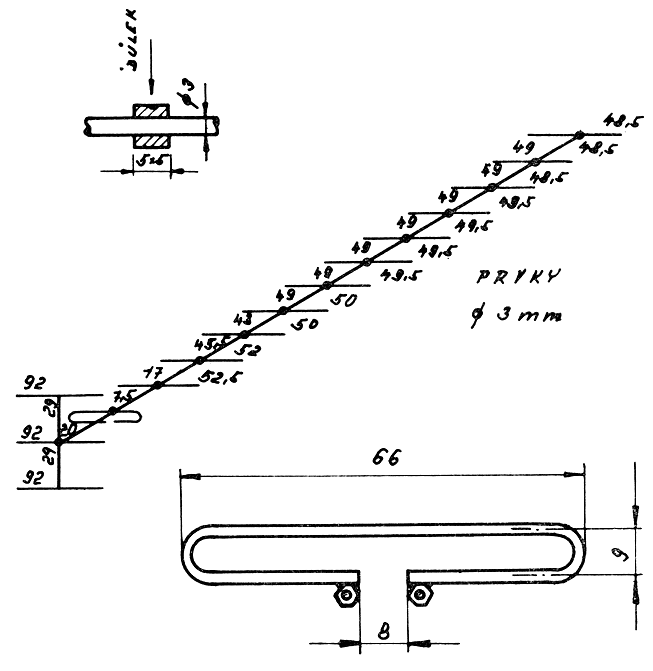

V RZ 10/1973 byl uveřejněn článek o anténní soustavě pro pásmo 23 cm, na něj bych chtěl navázat a popsat anténní systém pro pásmo 13 cm. Protože všechny části soustavy byly v předchozím článku zevrubně popsány, zmíním se nyní jen o některých úpravách, které vyplývají hlavně ze zmenšení celého systému. Ráhno antény je zhotoveno z materiálu čtvercového průřezu, do kterého jsou jednotlivé prvky vetknuty, zajištěny důlčíkem a nakonec zapájeny. Dipól je také z materiálu o průměru 3 mm. Pro uchycení napáječů jsou k dipólům připájeny matičky M3. Aby bylo možno dipól předem ohnout a potom vsadit do ráhna, je ráhno v místě uchycení dipólu proříznuto z po zasazení dipólu vše spájeno. Symetrizátor je vyroben stejným způsobem, jak již bylo popsáno v RZ 10/73, pouze délka štěrbiny je 32,5 mm a její šířka je 1 mm. Zesílená část vnitřního vodiče má rovněž délku 32,5 mm.

Držák antén ve tvaru „H“ má pochopitelně také menší rozměry. Vzdálenost os antén je pro pásmo 2304 MHz 200 mm. Celý držák je zhotoven z ocelových trubek o průměru 6 mm. Na vrcholcích jednotlivých ramen jsou přivařeny pásky 5x30 mm o síle 1,5 mm, ke kterým jsou antény přichyceny vždy dvěma šroubky M2. Anténní soustava má obdobné parametry jako soustava pro pásmo 23 cm. Její zisk se pohybuje okolo 18 dB. Celou soustavu lze zhotovit z hliníkových profilů a hliníkového drátu. Jednotlivé prvky je možno s ohledem na jejich malé rozměry připevnit pouze pomocí důlčíků. Dipól se před sestavením celé antény ohýbá předem jen na jedné straně, druhá se ohýbá až po jeho zasunutí do otvoru v ráhnu. Konce dipólů se rozklepají, aby bylo možno do nich vyvrtat otvory pro šrouby M2. Teprve nyní se dipól pevně zajistí v ráhnu. Nyní následuje vsazení zbývajících prvků a zajištění jejich polohy. Držák „H“ je možno také vyrobit z n kruhových profilů a sešroubovat. Rovněž trojici reflektorů připevňujeme k ráhnu šrouby a příložkami.

Praktickou zkouškou kvality této antény bylo vytvoření československého rekordu mezi stanicemi OK1KIR/p v Praze a OK1WFE/p na Zlatém návrší v Krkonoších. Doufám, že je to dostatečné povzbuzení a pomoc pro další následovníky a že na tomto pásmu bude brzy větší aktivita než nyní.

OK1VAM RZ 3/1974
