O našem zařízení





Naše závodní zařízení využívá dobře známých transceiverů FT 847 , FT 1000 MP a starého, dobrého českého transceiveru TXR 210 "Sněžka", který má excelentní vysokofrekvenční vlastnosti, což je nejdůležitější právě během závodů (zejména stop band je výrazně lepší, než u FT 847).

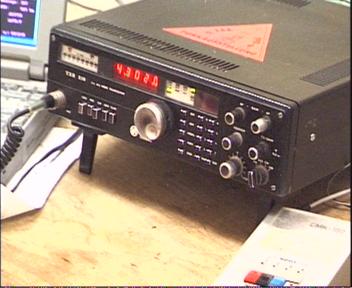

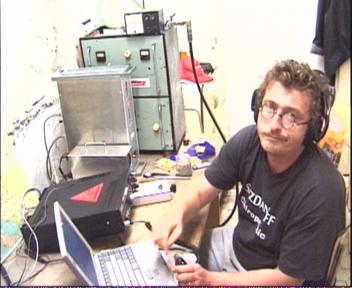

10 let starý transceiver české výroby TXR 210 a David OK1RK na dvoumetrovém pracovišti.

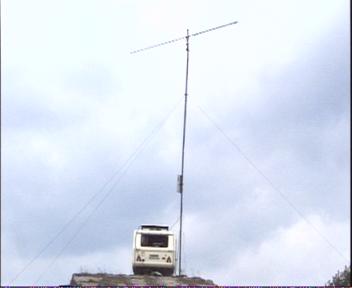

Na 144 MHz používáme doma vyrobený tranzistorový budič, který dává max. 120 W, osazený Mosfetem MRF 141 a PA se starší českou elektronkou RE 041 XL. PA dává do 75 ohmové zátěže v modulačních špičkách max. výkon asi 1 koně. Anténa je podle KLM17LBX designu, je dlouhá asi 10.5m . Jako napáječ slouží 75 ohmový, velmi robustní hliníkový koax, vyrobený původně pro kabelovou televizi.

Na 432 MHz používáme FT 847, který budí třiceti watty PA se starší ruskou elektronkou GI 14b, (podobná GS31b). Anténa je domácí výroby 33 el Yagi podle vzoru K1FO, ale nastavena je na impedanci 75 Ohmů ( je cca 8 metrů dlouhá). Naše signály jsou obvykle velmi dobře slyšitelné téměř v celé západní Evropě. (Naše 70 cm signály nahrané v G4LIP (QRB 806km) při druhém subregionálním závodě 2000 si můžete poslechnout zde).

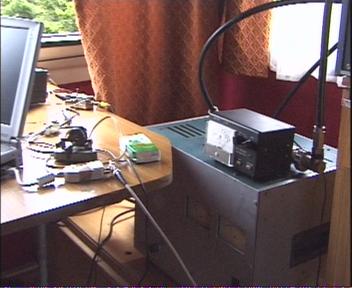

Pracoviště 432 MHz - PA s wattmetrem se špičkovým detektorem, 75 Ohmový koax a zadní část antény K1FO 33 el. Yagi



Na 1296 MHz bohužel používáme stále poměrně slabé zařízení, a to starý transceiver FT 290 R jako budič plus transvertor podle konstrukce DB6NT, který dává pouze 18 W. Protože 23 centimetrová anténa je na stejném stožáru, jako anténa na 70 cm, rozhodli jsme se z důvodu širokého horizontálního laloku použít kolineární anténní systém (tzv. "matraci"). Tato malá anténa má zisk pouze okolo 14 dB.

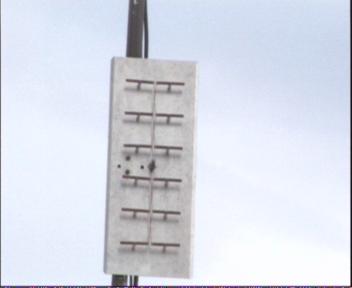

Malá kolineární anténa pro 23 cms pod 70 cms Yagi anténou. Na vedlejším obrázku je vidět umístění obou antén.



S tímto 23 cm zařízením jsme dosáhli v roce 1997 prozatím naše nejdelší spojení na 1296 MHz, a to se stanicí F6CRP (IN96KE) na vzdálenost 1128 km. Průměrně obsazujeme v závodech na 23 cm 4.- 5.místo, což není žádná sláva. Proto doufáme, že brzy bychom mohli mít alespoň 1,2 m parabolu a také pomalu pracujeme na vývoji nového PA s elektronkou GI 7 b, která by nám mohla dávat asi 1/2 koně vf výkonu.



Klub OK2KKW také provozuje UHF maják OK0EP, postavéný Vláďou OK1VPZ, který byl zprovozněn již v roce 1982.



OK1TEH, srpen 2000
