Tropo condx v roce 2007(prosinec v Praze) [ OK1TEH ]

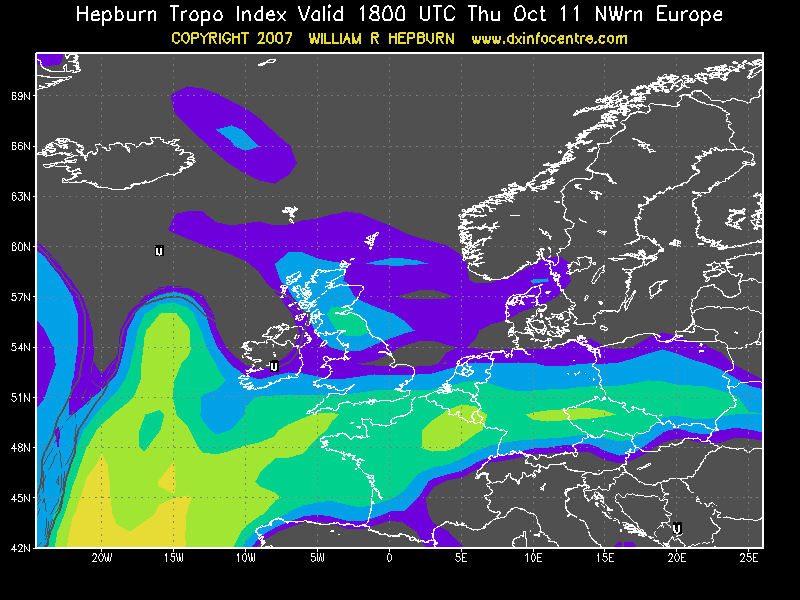

Tak jako každý podzim, nadešly i v roce 2007 měsíce bohaté na výskyt troposférických duktů a tím i velmi dobrých podmínek šíření na VKV. Ale začněme u předcházejících tropo podmínek uplynulého roku:

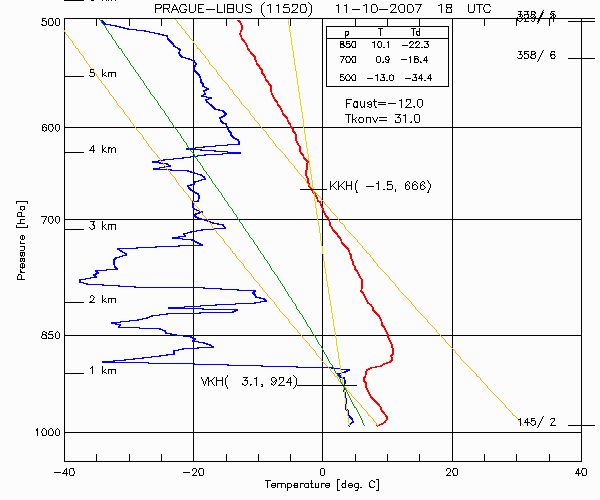

Oproti roku 2006, kdy se otvíraly podmínky během podzimu skoro každý druhý týden - a to nemluvím o super tropo podmínkách do OH a GM v lednu a na přelomu února (nebo památném listopadu, den po MMC contestu, kdy šlo z Prahy pracovat přes 60x G stanicemi během 2hodin ), tento rok přinesl přes velká očekávání dost zklamání. V prvních měsících se sice občas pootevřely podmínky i ze stálých QTH, jako 4. února do JO03, 21.dubna do JO02, 2.května opět k G0KPW, ale nebylo to nic významného. Ostatně stanice G4DEZ a G0KPW používají QRO zařízení a EME antén. Nepomohla ani občasná radiační inverze. První významnější tropo podmínky nastaly 27.srpna, kdy to celkem obstojně několik hodin chodilo do Anglie a z Prahy se podařilo udělat i Tima G4LOH z IO70 = 1403km. V polovině září to pak celkem pěkně chodilo směrem do SM7, OZ (fungovalo to i s QRP na 23cm), v dalších dnech se podmínky stočily do západní Anglie, takže šlo dělat i stanice, jako G4RRA z IO80 na vzdálenost kolem 1300km. Navnaděni jsme se všichni těšili co přinese měsíc říjen a příroda nás naštěstí nezklamala. 9. října během NAC na 70cm se otevřely pěkné podmínky směrem do LA, OZ a SM, z čehož se ovšem radovaly hlavně stanice ve vyšších polohách. Přesto se několika pražským stanicím podařilo udělat na 70cm CW spojení - mp3 se známým klubem LA2Z z JO59EJ = 1062km. Další den se podmínky tradičně stočily ve směru hodinových ručiček směrem do LY,YL. Za sebe napíšu, že tento den se mi velmi líbil, dělal jsem například na 70cm z Prahy spojení s LY2FN KO15, LY3A KO25 a na 2m velmi silně hrál YL3GDF z KO26 = 1041km daleko. Jenom škoda, že LY stanice nebyly QRV na 23cm. No a potom přišel jedno z nejlepších tropo otevření v roce, kdy 11.října se podmínky stočily směrem na Ukrajinu ale zároveň další se tropo rozchodilo i do Francie. Pěkné bylo, že to chodilo perfektně i na vyšších pásmech, na 23cm jsem si například udělal novou DXCC zemi US5WU KO20 (1m dish + 15W) nebo několik nových čtverců na 70cm do oblasti Paříže a taktéž i na 23cm, kde bylo pro mě 901km QSO  s F6DKW novým tropo ODX. Ve stejnou dobu se dařilo stanicím, které byly na horách a tudíž v duktu, spojení přes 1000km s francouzskými stanicemi na 10 GHz, jako například z Klínovce OK7RA nebo SP6GWB z JO80. Zajímavé bylo, že Rudi, OE5VRL/5 dělal na 3cm spojení s HB9AMH na vzdálenost přes 400 km 59+60dB, na 24 GHz ale neslyšeli ani pípnutí. Tyto tropo podmínky potom definitivně skončily otevřením do Bretaně a jižní Anglie, kdy ještě 13. října z Prahy na 2m dělat F6AQI z IN96 1244km a G4RRA 1300km z IO80. Všichni jsme byli zvědavi, co za podmínky přinese listopad. Ale nic se nedělo, v listopadu nebyl ani jediný den, kdy by to až na občasné spojení odrazem od letadel na 23cm chodilo někam dál. A tak začal poslední měsíc, prosinec.

Ze začátku prosince 2007 nic nenasvědčovalo tomu, že by tento měsíc měl být jiný, než předešlý. 2m a 70cm NAC proběhly za standardních prosincových podmínek, což znamená déšť, déšť a malá aktivita na pásmu. V pátek jsem se šel jako každý den podívat na Hepburnovu stránku s tropo předpovědí a vidím, že příští týden by to možná mohlo chodit někam směrem na sever. Nevypadalo to ale nějak moc slavně, protože byl předpoklad, že to bude chodit jenom z PA někam do OH a pobaltských republik, takže u nás, kde chybí moře a v tropu nám brání pohraniční hory, zase ostrouháme.

Začalo to v neděli

V následujícím přehledu podmínek, které jsem zažil z Prahy 320m ASL a které musím popsat jako jedny z nejlepších, které jsem kdy využil, budu pokračovat s rozdělením reportu na jednotlivé dny.

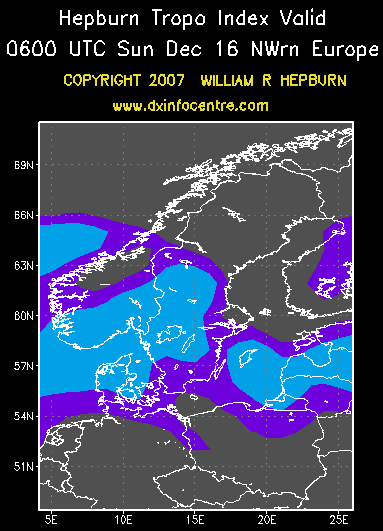

Neděle 16.prosince – tropo se otvírá do OH

V neděli ráno jsem si přivstal na tradiční dopolední Provozní aktiv s tím, že by to možná podle Hepburna mohlo chodit někam směrem do OH, spíše ale z SP a od nás jsem to moc nečekal, možná maximálně odněkud ze severních pohraničních hor. Potom jsem ale dostal hlášku od OK1VVT, který jel závod na 70cm z Komáří vížky, že ho z ničeho nic zavolal OH1ND z KP00. Hned jsem tedy vlezl do 2m&70cm KST chatu, protože Juha je tu často přihlášený, ostatně s jeho polohou u pobřeží na jihozápadu Finska je asi nejvhodnější Finskou stanicí k jakýmkoliv DX testům. Juhu možná znáte pod jeho starou značkou OH1NOR a já osobně jsem s ním na 70cm i 2m již několikrát v minulosti pracoval, stejně tak i via EME.

Ale abych to nezakecal, šel jsem to s ním tedy zkusit. Nejdřív jsem to šel vyzkoušet na 2m, kde má Juha EME vybavení a je tedy větší šance, zejména s mým 900W koncovým stupněm, i při sebemenším zlepšení tropo condx navázat oboustranné spojení. První test ale nedopadl nijak slavně, sice jsem ho velmi slabě chvílemi slyšel, ale na oboustranné spojení to nebylo, spíše se jeho signál jevil jako při šíření iono.  Znovu jsme to zkusili v 11:15UTC a spojení se nám již konečně podařilo. Signál byl sice maximálně 519, ale šlo to. Na 70cm, kde má Juha jenom holou TS-2000, tedy 50W, potom 80m dlouhý coax a 2x19 Y jsme ale spojení neudělali. Sice slyšel mých 600W, ale já jsem ho nebral ani pod šumem na Spectranu.

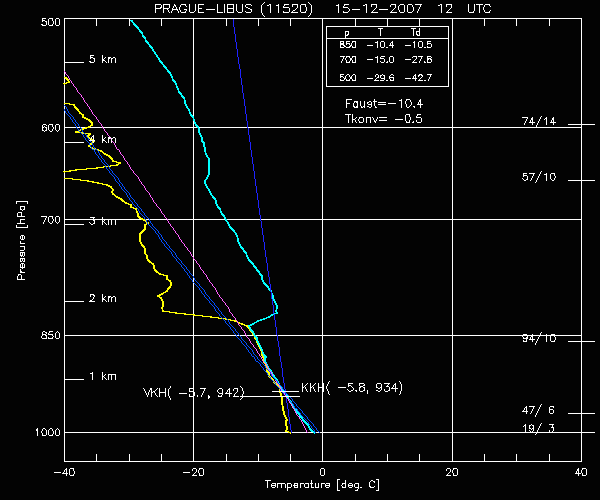

Jediná možnost bylo čekat, že snad večer dukt, který byl ve 1200m, klesne dolů. Občas jsem zabrousil na jeho frekvenci, kde ho dělalo několik DL stanic z oblasti Drážďan JO61, kde mají směr do OH otevřený prakticky bez jediné terén překážky. 70cm spojení s OH1ND jsem udělal v 18:23UTC, prošlo to vcelku bez problému. Přemýšlel jsem, jak na tropo vyzrát. Nakonec jsem to udělal tak, že jsem si připojil TX kabely mezi PC a FT847 a zapnul VUSC. To jsem ale ještě nevěděl, že VUSC vypnu až po několika dnech :-) Na 2m nebylo slyšet kromě OH1ND ani živáčka, všichni toho asi mělo po Provozáku už plné zuby a sbalili zařízení. Celkem smůla, připravili se totiž o celkem pěknou show. Naladil jsem se na 144.315, přeprogramoval jsem ve VUSC CW a začal dávat telegrafem dávat CQ DX směrem do OH. Další krok znamenal udělat na DXclusteru a na všech 2m chatech rozruch, abych přesvědčil ty nemnohé OH stanice otočit antény směrem do OK1. Najednou mě někdo volá a z šumu vyleze s pěkným signálem OH3UW KP21, což je 1362km :-) Další je potom se slabým signálem další OHčko, chvilku trvá, než to poberu a nakonec z volajícího vyleze OH0JN KP00BB, Alandské ostrovy. Zajímavé je, že jsem zatím s OH0 přes několik tropo otevření do OH v minulých letech pracoval pouze MS, takže to byla první OH0 via tropo. Bohužel na 70cm neměl anténu. Ještě poznámka k OH0, z Aalandských ostrovů jezdí také místní radioklub NAC na všech bandech, na 6m má dokonce nějaké čtyřče a bývá QRV někdy i na 70 a 23 cm, v minulosti tam měl na starost 70cm starý známý Peter, OH0JFP. Bohužel, i když jsem mu poslal SMS, nic z toho nebylo :-(

Na bandu se potom objevil Honza, OK1ZHS, který si z Pardubic udělal m.j. také zmíněného OH3UW.

DD/MM/YY   UTC   MHz     CALL      RST     RCVD     LOC     km
--------------------------------------------------------------
16.12.07  11:15  144060  OH1ND     519     519     KP00XL 1243 2 weak on 70cm,hrd OK0EP
16.12.07  16:13  144310  OH1ND     519     519     KP00XL 1243
16.12.07  18:23  432200  OH1ND     539     519     KP00XL 1243 50W, 80m coax & 2*19el
16.12.07  18:31  144288  OH1ND     52      52      KP00XL 1243
16.12.07  18:48  144310  OH3UW     529     529     KP21FA 1362
16.12.07  19:30  144310  OH0JN     529     539     KP00BB 1161
16.12.07  22:08  144262  SM0KAK    559     529     JO89XK 1058 OH2VHF/B 559
16.12.07  22:18  144311  SM4BDQ    529     539     JP80FG 1134
16.12.07  22:32  432203  SM4BDQ    529     519     JP80FG 1134 OH2UHF/B 599
16.12.07  22:43  144311  SM5CUI    599     549     JO89WW 1111
16.12.07  22:56  432205  OH2LAK/M  559     529     KP20JD 1291 new #

Zdálo se to být pro ten večer všechno, a tak jsem začal pátrat po majácích. Nejdřív mě upozornil Přemek, OK1YA, že slyší na 144.442 OH2VHF KP20 a skutečně, hrál velmi pěkně. Nadmořskou výšku má údajně jen 65m ASL a anténu nějakou 4.prvkovou + 13W. Na 2m byl asi tak 529. Zato na 70cm! Sice s výrazným QSB ale ve špičce byl OH2UHF 599, což si ostatně můžete poslechnout i v této nahrávce. Poslouchat OH maják na 70cm v Praze ve výšce 320m nad mořem 599  na vzdálenost 1300km opravdu potěší :-) Co ale stanice? Na mé nekonečné volání CQ se nikdo neozýval. Zkusil jsem tedy několik SM4/SM5 stanic z okolí JO89/JP80. Několik se mi jich podařilo udělat s celkem pěknými signály, z nejzajímavějších to byl například Rune, SM5CUI na vzdálenost 1058km, který mi poslal nahrávku, jak se Míla, OK1VUM z OL3Z bavil se Standou, OK1AGE :-) Na další starší nahrávce od SM5CUI můžete posoudit, jaký útlum mi dělá ve směru do SM/GM/OH les v porovnání se signálem Přemka, OK1YA, který používal 4x10el dk7zb, podobný výkon a který měl volný směr na sever.. Když jsme to měřili s Přemkem, který má 4x10el asi 2km východně z mého QTH a má tak Ďáblický les ve směru do GM, ale ve velké vzdálenosti, bylo to po přepočítání asi 5S, tedy cca 30dB... Když už mluvím o Přemkovi, bylo zajímavé, že i když jsme od sebe ve vzdálenosti jen 2km, měli jsme při příjmu stejných stanic dosti rozdílné podmínky, chvilku slyšel jeden OH stanici FB, když ji druhý ani netušil a zase naopak. Rozdíl v nadmořské výšce je mezi námi minimální, přesto byl dukt asi velmi úzký, takže i těch nějakých pár metrů rozdílu výšky muselo hrát velkou roli.

Než jsem šel spát, zkouším na 70 udělat ještě nějakou SM0 stanici z JO89 a najednou mě v rychlém tempu někdo volá. Dotočím tedy anténu a čtu OK1TEH DE OH2LAK/M [MP3]. LAK totiž, když viděl, že dukt  je někde na úrovni pobřeží u spotovaných majáků OH2UHF (mimochodem OH2LAK je beacon keeper ;-), tak na nic nečekal a vyrazil do KP20 s 70cm anténou. Random QSO na 70cm s /M s pěkným signálem, to se opravdu „od krbu“ moc často nedělá :-) QRB 1291km. Po poslední kontrole dvoumetru a s dobrým pocitem jsem se vydal do postele. První dojmy z tohoto otevření jsou popsány také zde.

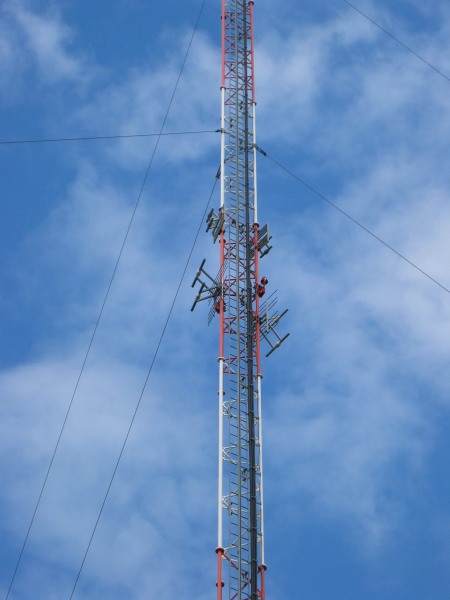

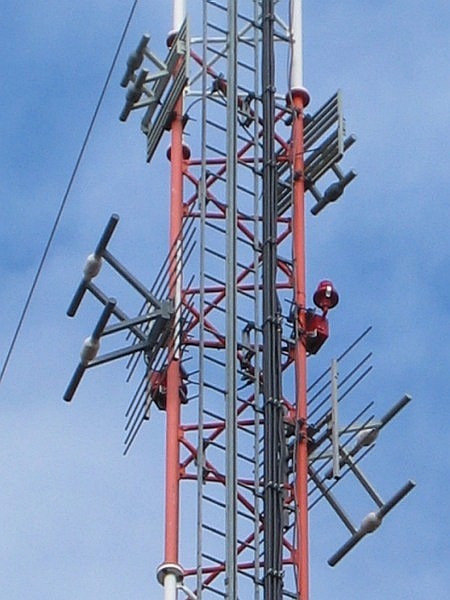

  Majáky OH2VHF, OH2UHF a OH2SHF jsou v provozu od 24.8.2002 z lokátoru KP20BB. Antény jsou ve výšce 40m na 60m stožáru v nadmořské výšce 65m blízko pobřeží. Provozovatel je OH2LNM spolu s OH2LAK.

 OH2VHF   výkon 50W na 144.443 MHz do dvou antén se ziskem 6dBD ve směrech 20° a 230° (což je směrem do JO40).

 OH2UHF   výkon 50W na 432.443 MHz do dvou antén se ziskem 7dBD ve směrech 20° a 230°. V provozu je od 11.1.2003
                 Takto hrál maják v Praze 16.12.2007 na anténu 10el DK7ZB, vzdálenost 1262km.

 OH2SHF   výkon 10W na 1296.928 MHz do dvou antén se ziskem 10dBD ve směrech 20° a 230°. V provozu je od 11.1.2003
                 Maják byl Praze slabě vidět jako stopa pod šumem v programu Spectran, anténa 17dBD.

Obrázky byly použity ze stránek majáku na: http://www.rats.fi/suomi/ajankohtaista/radkilan_majakat.html

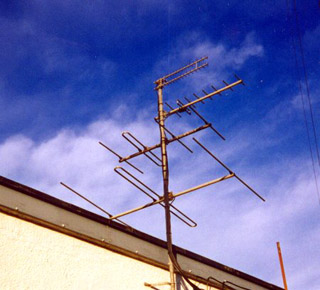

  VHF/UHF maják GB3ANG v IO86MN

Pondělí 17.prosince – tropo do YL, UA2, GM nebo i dál?

Ráno jsem vyrazil do školy pracovat na semestrálním projektu s pocitem, že se to snad večer rozchodí do GM nebo LA. Nechal jsem tedy puštěný Spectran na frekvenci majáku GB3ANG IO86, kterou si od posledního tropo a vzdálenosti nějakých 400Hz od signálu OK0EC přesně pamatuji. Pod šumem nebylo nic, jen sem tam nějaký ten odraz od meteoru. Nastavil jsme tedy velmi dlouhé průměrování a odešel.

Ve škole jsem k večeru v labu dostal SMSku od Vráti, OK1KT, že právě dělal s pěkným signálem na 70cm GM4WJA. Skoti se teda opravdu rozchodili. V labu jsem strávil ještě nějakou tu hodinu a konečně jsem mohl běžet domů. První co jsem udělal, byl pohled na monitor Spectranu, jestli tam bude GB3ANG. Bylo z toho trošku zklamání. Nějaký tropo signál tam sice byl, ale nedalo se to číst uchem. Přitom maják GB3ANG je neocenitelnou pomůckou pro určování podmínek do GM. Je totiž umístěn jenom pár metrů nad hladinou moře, takže i když do GM neuděláte ani jedno spojení, slyšíte po celou dobu GB3ANG. Někteří si myslí, že je to způsobeno tím, že v GM už nejsou QRV žádné stanice (viz poznámky jako, dnes už se na VKV nic neděje, a jak že se dělalo v 80.letech stovky UK stanic), ale proto, že GB3ANG je právě nízko nad mořem v duktu a skotské stanice v hornatém terénu se jednoduše nacházejí příliš vysoko a do duktu se nedostanou. Jak mi ostatně řekl GM4PPT, lepší maják pro určování podmínek pro práci s GM stanicemi ve vyšších polohách je GB3NGI IO65 na 144.482 MHz.

I když skoro všechny přítomné OK1 stanice na pásmu dělají GM4WJA, já z tohoto směru přes les neslyším ani pípnutí. Zkouším tedy, jestli se tropo do OH nestočilo do Pobaltí. A opravdu, daří se mi na 23cm pěkné spojení s SP4MPB z KO03, nový čtverec, QRB 588km. Stejně tak potěší i spojení na 70cmSP8CUR do KO10, což je i zde nová kostka. No a pak se vracím na 2m a slyším dávat výzvu na 144.310 RA2FF. Spojení se Sergejem je otázka chvilky. Signál je nejdříve slabý, ale potom zmohutní na solidních 59+. FF měl totiž otočenou anténu do UK, protože právě začaly chodit podmínky G-UA2 :-) Hned se Sergeje ptám, jestli je QRV na 70cm. Na 70cm jsem to s ním zkoušel už několikrát, na 2m to šlo vždycky hladce, na 70cm má ale nějakých 50W do kraťoučké anténky, takže i když byl schopen dělat například DB6NT, který je 900m ASL, já jsem vždy „ostrouhal“. Tentokrát to ale dopadlo jinak. Přelaďuji se na 70cm a SSB děláme bezproblémové QSO. Je to pro mě na 70cm 34. zem. DXCC a nový čtverec KO04. Když mu pak na 2m za QSO děkuji, ze Sergeje vyleze, že musel jet jenom SSB, zapomněl si totiž doma pastičku ;-) Potom ještě dělám na 2m 2x QSO do YL. Co ale 23cm a hlavně GM? Zkouším to znovu na 70cm a zavolá mě s 59+ signálem SM7GEP, QRB 835km JO77. Už se nemůžu dočkat až to zkusíme i na 23cm, útlum přes les ale dělá svoje a na 23cm kromě majáků neslyším nic. Otáčím tedy anténu na Skoty. Vyklube se z toho spojení s Donem, MM5AJW, jak na 2m tak i 70cm do IO88, 1459km. Sice jediné GM toho večera, ale aspoň to. Don má velkou radost, naposledy jsme se na 70cm dělali v únoru v roce 2006. Najednou ale začíná být na pásmu nějaký bordel, několik stanic volá kolem 144.300. Najednou se na ON4KST objevuje OY9JD a Jon píše na chatu, že slyší OK1YA :o)) Poslouchám, jak ho Přemek dělá  a snažím se ho zaslechnout. Prý šel u Přemka na 4x10el dost slabě, ale prošel. No jo, jenže já mám jen jednu anténu a dalších 30dB ztrácím přes les. Přesto proč to nezkusit, píšu Jonovi, aby mě zkusil zavolat na 144.262 CW, že budu poslouchat. Krve by se ve mně nedořezal, když slyším celkem zřetelně čárka tečka tečka tečka tečka tečka de OY9JD OY9JD KN, uffff. Začínám tedy volat a v tom cvak, počítač zkolaboval. Nemohl za to výjimečně Bill Gates, ale ten fakt, že směr na OY9JD, což je 326 stupňů je takový, že moje antény mi ve vzdálenosti nějakých 6m metrů perou přímo na hlavu, shack a samozřejmě také notebook takové ERP, že v notebooku se popletly bity, zoufale zapištěl, výbojka zablikala, přes display přeběhlo několik pruhů a konečná. No a telegrafní pastička byla připojena přes několik kabelů přes PC… Takže nekonečných pár minut, kdy se PC restartoval, já jsem se snažil co nejdříve přehodit všechny kabely na přímé klíčování a mezi tím OY9JD úpěnlivě volající, protože na začátku relace jsem ještě stačil odvysílat svojí značku ;-)))) No nakonec jsem to vyřešil tak, že jsem šáhnul pod stůl a obklopil notebook kromě kufru od zařízení i starým 100W koncem. Obklopen železem sice občas přece jenom při CW blikala výbojka u displeje, ale už se nerestartoval.

  QSL lístek za moje první 2m MS spojení s OY9JD

A OY9JD byl najednou v logu, což jsem si i nahrál do MP3. Toto tropo spojení do čtverce IP62 na vzdálenost 1855km! si můžete poslechnout zde (a to prosím měl OY9JD jenom 5el Y). Bylo to téměř přesně 5 let po našem prvním spojení na 2m via MS. Tehdy to byl pro mě MS ODX :-) Na 70cm dělá mezí tím spojení  OK1ZHSOY4TN. Honza si "chrochtá", protože má jenom 25W. BTW Jon, OY9JD mi později napsal:

Hi Matej,

...My ant on 2m was only 4 el left from a broken 9el Tonna and 500W
70cm I have a small 5el yagi and 100w
23cm is a 11 el yagi and 10W
Rig is a Icom IC-970H My QTH is abt 100M Asl. Hope you can use this info.

Best regards es hope to meet you soon on the V/Uhf bands

Vy 73 Jon, OY9JD                       (LOG http://www.ok2kkw.com/tropo/201207/oy9jd_dec07.htm)

  Date    Time   Freq.   Call      Sent    Rcvd    Loc     QRB
--------------------------------------------------------------

17.12.07  00:09  144296  SM5CUI    579     559     JO89WW 1111
17.12.07  19:20 1296205  SP4MPB    519     519     KO03HT  588
17.12.07  19:35  432000  SP8CUR    529     559     KO10CB  555
17.12.07  19:56  144310  RA2FF     59      55      KO04GR  656
17.12.07  20:04  432205  RA2FF     52      52      KO04GR  656 (DXCC)
17.12.07  20:16  144288  YL2GDA    599     59      KO06MM  833
17.12.07  20:19  144288  YL3GDF    52      55      KO26XM 1042
17.12.07  20:22  144288  SP3RBG    59      59      JO72RF  242
17.12.07  20:30  144200  OZ6ABA    59      57      JO57DJ  852
17.12.07  21:23  432205  SM7GEP    59      57      JO77IP  835
17.12.07  22:24  144305  MM5AJW    59      59      IO88KI 1459
17.12.07  22:33  432205  MM5AJW    559     559     IO88KI 1459
17.12.07  22:54  144262  OY9JD     559 MP3 519     IP62OA 1855 !!

Trygvi, OY4TN na rozdíl od OY9JD pracuje přes remote control pracoviště, které se nalézá nad městem ve výšce cca 600m ASL. Má tak výhodu, protože je na rozdíl od OY9JD opravdu v duktu. Má to ale jeden problém, OY4TN neumí CW. No a protože OK1ZHS nemá ve směru na OY4TN žádný kopec s lesem, jako v mém případě, dělá ho 55. Já ale, i kdybych se rozkrájel a utavil konec na 800W, na 70cm ho prostě bez CW neudělám. Poslouchám ho SSB cca 41 a na QSO to není... Škoda, na příští tropo do OY na 70cm si asi ještě budu muset řadu let počkat. Vždyť poslední tropo z OK do OY chodilo údajně od krbu naposledy v roce 1986.

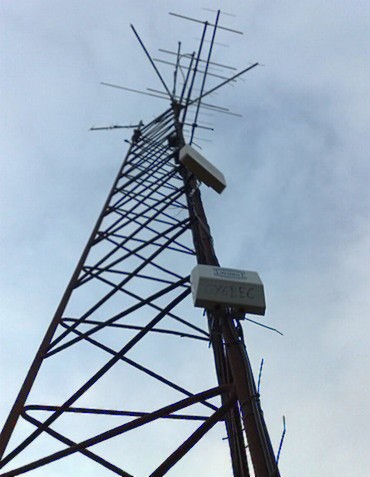

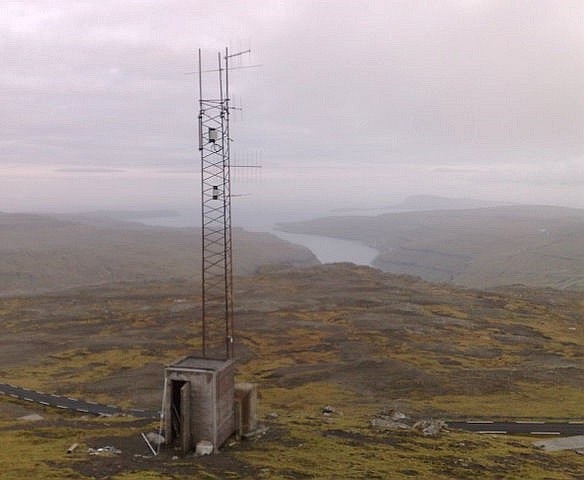

Antény klubu, odkud vysílá OY4TN a OY3JE IP62NB 600m ASL. Pro 2m používají antény majáku OY6BEC - 4el Yagi a 100W PA. Na 70cm to je 8el Yagi + 50W (25W do antény). Úplný log OY4TN je online na http://www.ok2kkw.com/tropo/201207/oy4tn_dec07.htm

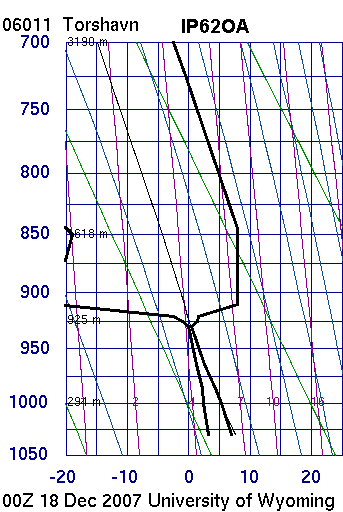

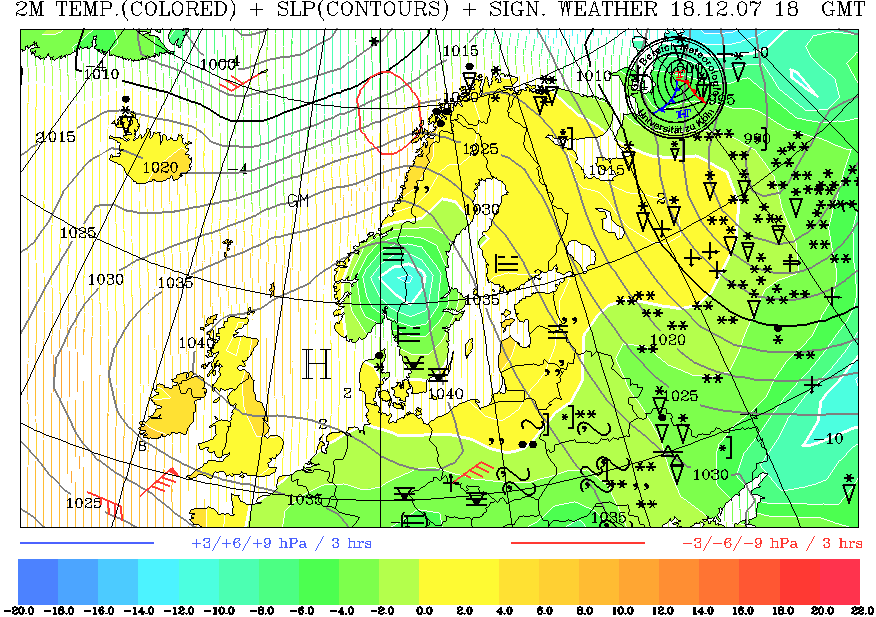

Na následujícím obrázku vidíte, že dukt byl v OY ve výšce asi 950m. Zatímco OY9JD jezdí od pobřeží, OY4TN měl se stanicí v cca 600m ASL téměř ideální pozici. Ve stejnou dobu byl dukt v Praze ve výšce 930m ASL. Z toho vyplývá, že OY9JD stejně jako já jsme byli nějakých 600m pod ústím duktu.



Takto vypadá profil na SZ z mého QTH. Ten kopec je skalnatý a má ve vzdálenosti asi 100 m převýšení cca 40 m a rostou na něm 20m stromy. Ideální QTH pro spojení na 1860km do OY :-))


Úterý 18. prosince – tropo do OY  ještě trvá, super NAC na 23cm (condx do LA/OZ/SM)

Po půlnoci, tedy už v úterý, dělám na 2m SSB OY4TN [MP3] (měl 4el Y a 100W!), což je o 6km dál než OY9JD, takže svůj 2m tropo ODX stanovuji na konečných 1861 km. Jenom škoda, že v OY nemají na 70cm alespoň nějakou tu 20el anténu, ale jenom 7prvková košťata na FMku… Skedů s OY9JD a OY4TN jsem měl na 70cm několik, neprošel ale ani jeden. Stejně tak nepomohlo ani když jsem si ráno přistal…  Ve stejnou dobu dělal mimochodem OY4TN spojení s OK2BRD na 70cm na vzdálenost 2055 km, Congrats!

Date      Time   Freq.   Call      Sent    Rcvd    Loc     QRB
==============================================================
18.12.07  00:14  144260  OY4TN     53  MP3 53      IP62NB 1861 18.12.07  00:39  144320  MM5AJW    59      57      IO88KI 1459
18.12.07  00:47  144320  MM5AJW    559 MP3 559     IO88KI 1459
18.12.07  00:48  144330  GM4WJA    59  MP3 57      IO87MN 1406
18.12.07  07:49  144315  LA2PHA    59      57      JO38IB 1015
18.12.07  07:54  144330  DL4AKI    59      57      JO51KN  298
18.12.07  08:08  144330  GM4ILS    59      55      IO87IP 1428
18.12.07  09:06  432200  DF3AR     59      55      JO52JJ  358
18.12.07  09:22  144325  OY9JD     559     559     IP62OA 1855
18.12.07  09:47  144330  OZ5AGJ    55      55      JO47IA  854
18.12.07  10:49  144     HA5CW     599     579     JN97FM  414
18.12.07  11:25  144     OZ6TY     59      59      JO55XE  586
18.12.07  12:40  144     DL1BUG    599     599     JO72AI  247
18.12.07  13:39  144298  OZ5DL     59      56      JO65FU  649
18.12.07  14:19  144280  LA8WF     599 MP3 559     JO59GV 1114
18.12.07  14:34  144315  LA3FV     59  MP3 53      JO59BC 1035
18.12.07  14:48  144260  G4DEZ     599     559     JO03AE 1052
18.12.07  15:18  144329  LA4YGA    599 MP3 559     JO48BE  985
18.12.07  16:15  144     DM7DX     59      59      JO61CU  247
18.12.07  16:30  144255  SM7RYO    59      59      JO76DB  659
18.12.07  16:41  144     SM6JDO    59      59      JO66GX  771
18.12.07  16:46  144     SM6JMZ    57      57      JO66IR  742
18.12.07  18:05  144281  GM0TGE    519     579     IO87TF 1358
18.12.07  18:37 1296210  OK1AIY/P  59      59      JO70SQ   98

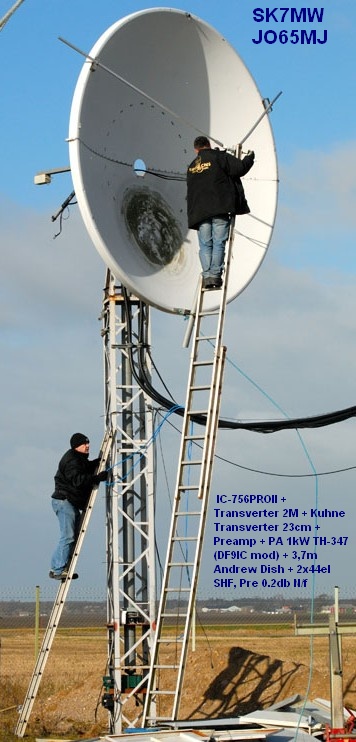

18.12.07  18:45 1296225  SK7MW     59+     55      JO65MJ  592
18.12.07  19:04 1296190  OK1YA     59      59      JN79IO   63

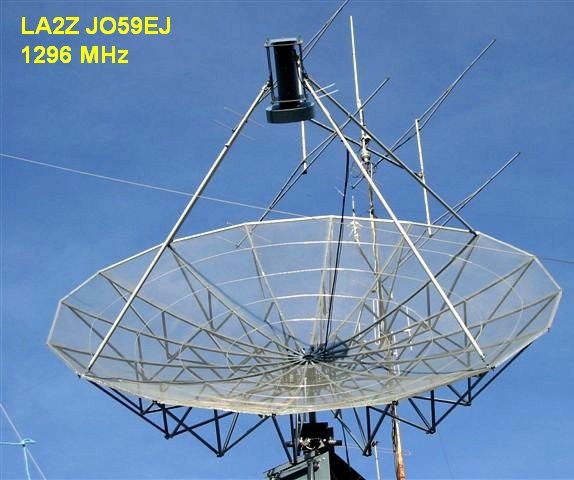

18.12.07  19:29 1296165  LA2Z      55  MP3 57      JO59EJ 1062 18.12.07  19:47 1296150  SM6AFV    559 MP3 559     JO67GQ  849
18.12.07  20:55  144050  EW6FS     529 MP3 559     KO35LB 1006
18.12.07  22:42 1296150  OZ3ZW     519     519     JO54RS  554
18.12.07  23:13 1296215  SM7ECM    59      55      JO65NQ  623
18.12.07  23:20 1296150  SM7GVF    529     519     JO77GA  765
18.12.07  23:59  144280  LA2JKA    59      59      JO59CE 1043

V úterý odpoledne si dělám volno a už mě od rádia nikdo neodtrhne. Několik předvánočních cvičení mi ve škole odpadlo kvůli chřipkové epidemii, co si přát víc?  Odpoledne dělám pěkná spojení do LA, OZ, SM a konečně dělám na 2m i GM0TGE. Po několikahodinové volání směrem do GM mě začíná celkem bolet hlava. Asi si budu muset na Skoty pořídit nějakou plechovou čepici z army shopu ;-))

Na pásmu nebylo moc stanic, takže jsem proladil majáky. Velmi pěkně hrál maják LA8VHF JO48 takto [MP3]. Byl také slyšet v poslední době vzácně slyšitelný maják SK7VHF [MP3], který je namontovaný na jednom ze stožárů klubu SK7MW :-) Vyzářený výkon 10W. A konečně známý maják, který je v provozu již přes 50 let OZ7IGY JO55 [MP3].

V 18 UTC začíná NAC na 23cm. Z OK máme poměrně slušnou účast, na Mezivrata vyjel OK1YA, na Točné je QRV Míla OK1VUM pod OK1KZE, na Klínovci s 2m parabolou OK7RA, v Krkonoších OK1AIY, z OK2 pak OK2POI s OK2VSO. Jenže co u mě v Praze? Na 2m mám na sever útlum 30dB, na 70cm to může být odhadem i 50dB. A na 23cm? Né méně než 70dB. Mám například vypozorováno, že nemám šanci udělat na 23cm během normálních podmínek ani DL4TDU 110km do JO61, natož nějaké Berlíny. A když přece jenom udělám DL4TDU nebo DL6ABC, tak je to vždy jedině odrazem od letadel. Pokud tedy dělá Míla z Točné, která je o cca 100m výš, stanice OZ 59+20dB, začínám mít teprve nesmělou šanci, že bych je třeba umlátil telegrafem 419.

Začíná závod a kromě OK stanic nic jiného neslyším. Občas mrknu na 1296.225, kde jezdí SK7MW s 1kW a 3m parabolou, ale neslyším nic. A tak zatímco se na 23cm mlátí hlava nehlava OK1 s Nory, kteří mají 10W, začínám propadat trudomyslnosti, jestli to zkoušet na 23cm není přece jenom velká troufalost. Navíc anténa má zisk jenom asi jedna dobře udělaná 55el F9FT, takže asi 17dBd, předzesilovač mám až u PA. Z podobných myšlenek mě vyvede až Tor, SK7MW který mi na chatu píše, že to na mě otočí. A najednou 59 signál SK7MW naprosto stabilní bez QSB :-) 592km se signálem, který musí na druhé straně lesa být nejméně o 80dB silnější. U mě hraje opravdu 59 :-))) No jo, ale SK7MW má přece 1kW, udělám večer ještě někoho? Mezi tím si vyměňuji s OK1KZE pocity, slova jako "pff to je toho, SK7MW je tu 59+++++++++++" mě moc nepovzbuzují. Ale že je prý na pásmu i LA2Z (radioklub, z kterého jezdí například i LA6MV, nebo LA0BY) a že prý LA2Z měl stejný signál jako SK7MW. Jezdí prý někde kolem 1296.165 MHZ z JO59EJ. S troškou nedůvěry poslouchám na .165, v PC mám navíc zapnutý i Spectran, takže vidím i to co neslyším. Nikde ale nic. A ještě jedna poznámka. Co mi není jasné, je elevace. Moje parabola není totiž kruhová, ale je to parabolická výseč. Ne opravdu to není ta samá, co používáme na kopci v závodech ale její malá sestra, na výšku asi 130cm, šířka 90cm +-.



S lesem to je ale problém, protože abych se dostal nad skálu čedičového kopce, na kterém roste les, potřebuju elevaci alespoň 6stupňů. Na majácích mám ale vyzkoušeno, že pří větší elevaci než 3 stupně už nic neslyším. Takže co s tím? Takže jsem .165 a hejbu s parabolou nahoru a dólu, doleva a doprava, ale po LA2Z ani štěk. A tak píšu na DX cluster, že mám QRP ať to na mě otočí. A najednou LA2Z jak noha: OK1TEH de LA2Z, opravdu, Nor na 23cm. No a pak na mě dotáčí anténu… signál 59+ [MP3],  ještě lepší než od SK7MW :o)))) QRB 1062km a pochopitelně nová DXCC. Co si mám o tom, co si na nás příroda přichystala, myslet, protože pokud já slyším přes les LA2Z 59+, na druhé straně kopce musí být jeho signál reálných 59+90dB Uff ! :-) No, takže ukončím spojení s LA2Z a plný očekávání hledám další stanice. Další se mi na 23cm daří SM6AFV z JO67GQ [MP3], QRB 850km a další… už nikdo, sice slyším SM6 z JO58, na oboustranné konečné RRR to ale neproleze. No a dále? Dále koukám, že na 2m dělají OKáči EW6FW z KO35 [MP3 našeho QSO]. Má prý 70 i 23cm. Tady v Praze je ale celkem slabý, děláme se CW, dávám mu 529 a hnedka mu posílám v otevřené řeči, pse qsy 70cm qrg .225 cw a tak dále. Naštěstí je perfektní operátor a hnedle to zkoušíme na 70cm. Dělá ho OK1ZHS, já ho opravdu skoro neberu. Koho ale uslyším na 70cm je RA3LW z KO64 :-) Spojení ale neprolézá, protože dává přednost DL a PA stanicím... Škoda. Takže nová DXCC EW na 70cm se nekoná (UA3 jsem už v minulosti dělal na 70cm přes Auroru i tropo ;). Na sever to ale pořád chodí dobře, takže se vracím na 23cm, odměnou jsou mi spojení s OZ3ZW JO54 #, SM7ECM JO65, SM7GVF JO77. Zase další nová kostka, hi.

To už je ale 23:59UTC a je čas se jít vyspat.

Na stánkách digizone.cz jsem se za nějakou dobo dozvěděl, že v ten den chodili v Praze švédské a dánské televize:

"Maxima však dosáhly podmínky v úterý krátce po desáté hodině večerní. Přibližně ve 22:15 se na 35. kanále objevil signál neidentifikovatelného jazyka. Zrovna běžely zprávy s moderátorkou. Bylo jasné, že je to ze severu. Snažil jsem se pochytit různé symboly a díky těmto vodítkům se nakonec podařilo identifikovat samotnou televizi. Šlo o dánskou TV2 z vysílače Nibe (600 kW) na 35. kanálu. Žádný jiný vysílač TV2 na tomto kanále nevysílá. A vzdálenost? 833,5 km. Zajímavostí jistě je, že stanice se jen tak neobjevila a hned zase zmizela, ale zjevovala se pravidelně poměrně dlouho.... Dánská televize měla takovou intenzitu, že se jí dokonce podařilo vmísit do ČT2 z Krašova a nahradila zde nosnou frekvenci zvuku.

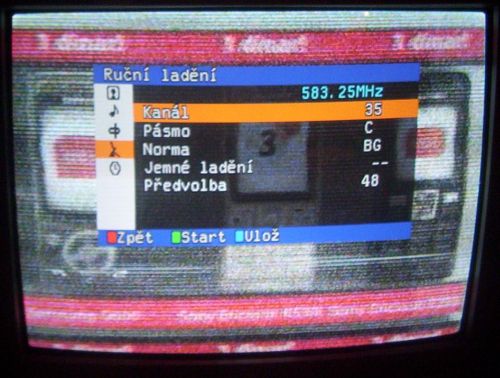

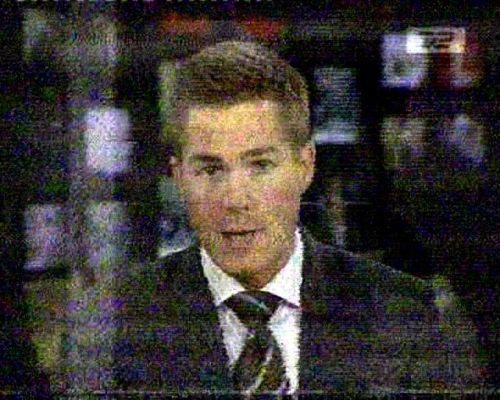

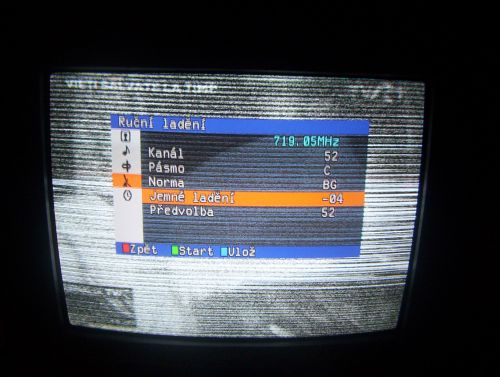

Signál dánské televize TV2 z vysílače Jyderup; foto Lukáš Polák, DigiZone   Obsah pátého švédského digitálního multiplexu z vysílače Ystad/Metallgatan; foto Lukáš Polák, DigiZone

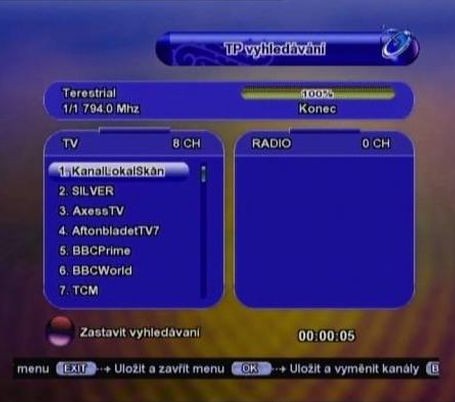

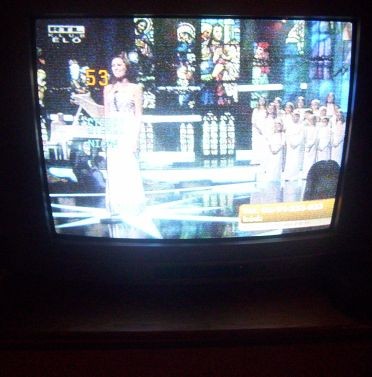

To ale nebylo vše. Ještě větší úlovek přišel o téměř hodinu později, konkrétně krátce po třiadvacáté hodině. Na 61. kanále hrál z vysílače Ystad/Metallgatan pátý švédský multiplex. Obsazen je většinou placenými kanály - Kanal Lokal Skane, TCM, BBC Prime, Axess 25, BBC World, Discovery Travel and Living, Aftonbladet TV, NonStop Film. Multiplex vysílá v kompresi MPEG-4. Vzdálenost od antény do města byla 602 km.

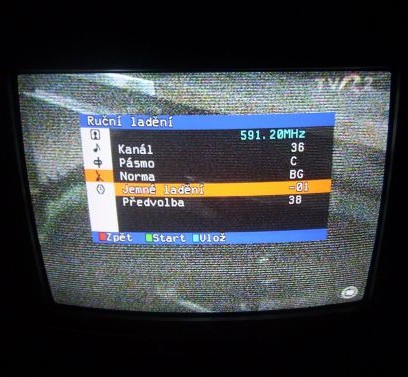

Na českém území se nedařilo jen televizním signálům, ale i těm rozhlasovým. Informoval nás o tom jeden ze čtenářů našeho serveru. "Dánsko hraje čisté stereo na 100,5 FM a 101,6 FM DR P2, a na 94,8 FM DR P1. Příjem je na střešní anténu a tuner Sony SA5ES. Vysílače jsou přes 600 km daleko," popisoval své zážitky."

Zdroj (se souhlasem autora): http://www.digizone.cz/clanky/do-ceska-minuly-tyden-dorazily-signaly   www.digizone.cz/clanky/dalkovy-prijem-televizniho-vysilani

(nepřipomíná vám to taky lednové podmínky v roce 1974? více zde)




Date      Time   Freq.   Call      Sent    Rcvd    Loc     QRB
==============================================================
19.12.07  00:39  144346  UT2XQ     519     519     KO40IG 1016
19.12.07  01:03  144313  LA3BAA    52      53      JO38QB  995
19.12.07  01:08  144313  MM0GPZ/P  55      55      IO76XA 1396 19.12.07  07:20  144330  LA2PHA    59      55      JO38IB 1015
19.12.07  07:35  144330  OZ5AGJ    55      55      JO47IA  854
19.12.07  14:40  144318  SM4DYQ    59      53      JO79LN 1049
19.12.07  14:43  144315  DO1UT     59      55      JO71FE  116
19.12.07  14:46  144315  DL2KGB    55      55      JO71ES  181
19.12.07  14:46  144315  OH3AA     59      59      KP30FV 1412
19.12.07  14:53  144315  OH2BPF    559     579     KP21PP 1445
19.12.07  15:00  144315  SM0NUE    599     579     JO99CE 1035
19.12.07  15:05  432170  SM0NUE    579     559     JO99CE 1035
19.12.07  15:13 1296200  SM3LBN    579 MP3 499     JP80IO 1173 19.12.07  15:19  144316  SM6FOV    59      57      JO78BR  956
19.12.07  15:41  144315  OH2AXH    55      55      KP20OK 1330
19.12.07  15:43  144315  OH0JN     59+     59+     KP00BB 1161
19.12.07  15:47 1296185  SM7LCB    559 MP3 559     JO86GH  700
19.12.07  15:53  144310  OH1CO     59      55      KP10EK 1249
19.12.07  16:01  432230  OH1ND     59+ MP3 59 FB   KP00XL 1243 19.12.07  16:06  144315  ES1MM     59      57      KO29KK 1230
19.12.07  16:33  144315  SQ2HFC    59      59      JO94FL  554
19.12.07  17:03  144275  SM1YHX    59      55      JO97DN  863
19.12.07  17:08  144304  SM7CXI    59      59      JO76SE  676
19.12.07  17:18  144314  RA2FF     59      57      KO04GR  656
19.12.07  17:32  144315  DK5RO     59      59      JO62SM  272
19.12.07  17:46  144299  YL3GDF    59      59      KO26XM 1042
19.12.07  18:11  432166  LA6MV     59      57      JO59EJ 1062
19.12.07  19:04  144336  SK4AO     559     529     JP70TO 1167
19.12.07  19:27  432160  EW6FS     519 MP3 539     KO35LB 1006 19.12.07  19:44  432213  SM0NZY    529     519     JO89WI 1048
19.12.07  20:14  144313  ES7GN     559     589     KO28TI 1165
19.12.07  20:30  144190  ES5PC     579 MP3 559     KO38HJ 1210
19.12.07  20:52  432166  LA2PHA    599 MP3 599     JO38IB 1015
19.12.07  21:41  144290  OZ1HNE    59      59      JO57GG  834
19.12.07  22:19  1443??  SM7DIE    59      57      JO76TH  691
19.12.07  22:23  432300  SM7DIE    559     529     JO76TH  691
19.12.07  23:04  144302  SC300VL   59      59      JO68SD  893
19.12.07  23:33  144315  LA3BO     59      59      JO59CD 1038
19.12.07  23:50  144290  LA8WF     59      58      JO59GV 1114

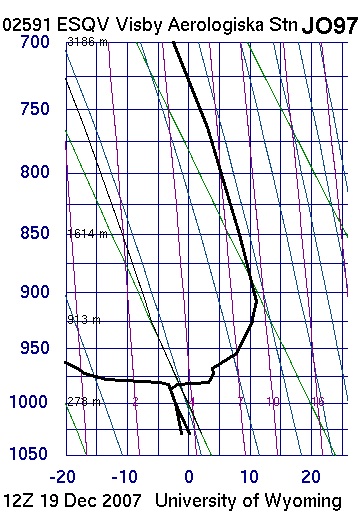

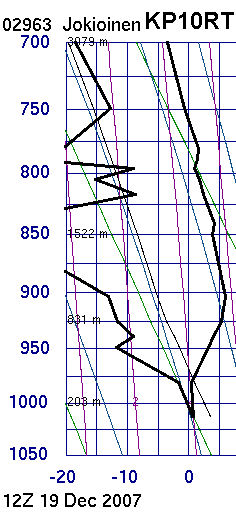

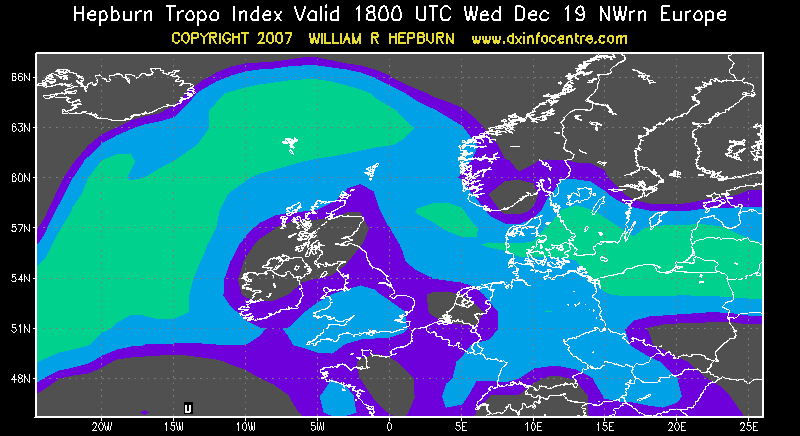

Středa 19. prosince – super condx do SM3 a OH

Přece mi to ale nedá, takže ještě ve 2 ráno zapínám rádio a dělám na 2m KO40 a LA3BB z JO38. Anténa míří do LA a najednou mě někdo volá v síle S5, je to MM0GPZ/P IO76XA, QRB 1396km. Bohužel antény mám do LA přes doraz, takže musím točit přes východ, říkám mu pse QRX. Ale když to otočím do GM, z MM0GPZ jediné co slyším jsou MS pingy. Opravdu, jediný směr, odkud jsem ho slyšel byl skoro přesně na sever! Když jsem se později bavil s OK1CZ, který vysílá tuším z Prahy 6, tak prý pozoroval úplně stejný efekt, jen s tím rozdílem, že u něj bylo maximum signálu QTF 20 stupňů někam směrem do LY. A pak má člověk dělat nějaký Skoty nebo Faerské ostrovy na 70cm :o) Pavel OK1AIY mi tento podivný zjev vysvětluje později tím, že někdy se tropo dukt zatočí (!) a pak dochází k takovémuto zahnutému šíření. No že už jsem těch různých špeků z GM,G a LA ve svém životě nadělal už nějaký to tříciferný číslo, tohle se mi teda stalo fakt poprvé. Ale jak říká OK1HH - šíření na VKV je tak jednoduché, až je nudné...

No ale raději zpět k stanicím na pásmu, bohužel ale nikde nikdo, tak opět poslouchám LA8VHF. Hraje ještě o něco silněji. Skotský maják GB3ANG z IO86 burácí na vzdálenost 1357km v neuvěřitelné síle. Ve středu mám ale nějaké cvíko z matiky, takže i když prý chodí SM4 jako víno, nedá se nic dělat a běžím do Prahy. Hned ale jak to jde, vracím se domů. Škola leží skoro v 100m ASL blízko Vltavy a je tam pěkná zima, minimálně -10stupňů. Po příjezdu metrem domů o 300m výš je už o poznání tepleji, to bude řežba. Zapínám rádio a začíná pile up do OH, SM4, signály 59+, až je to nechutný. 2m ale není tak zajímavé, co vyšší bandy? Na 70cm dělám několik nových čtverců jako JO99 a potom dokonce na 23cm SM3LBN z JP80IO [MP3], QRB 1173km (můj konečný tropo ODX), zase 59, rychle vyhlížím z okna, ten les je pořád na svém místě ;) Další je na 23cm SM7LCB JO86 [MP3] ;-))

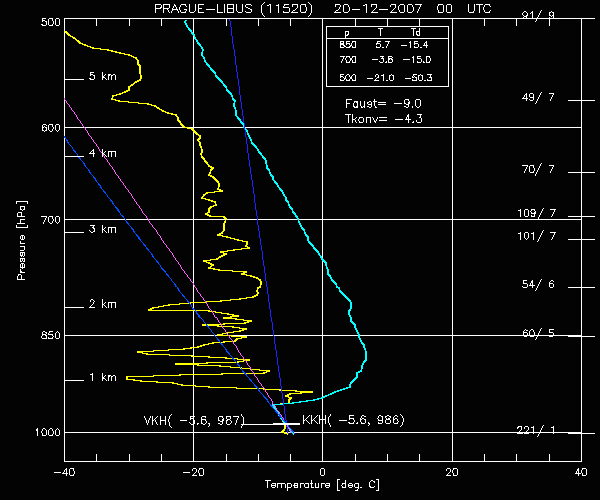

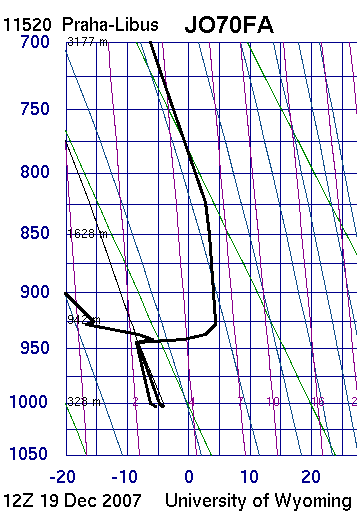

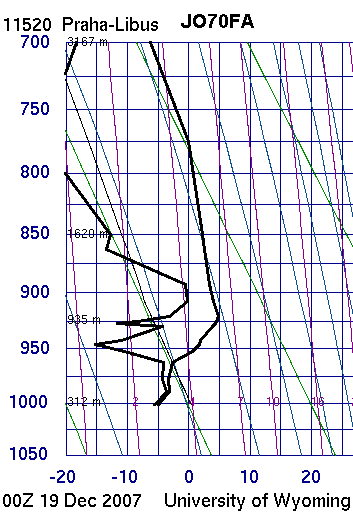

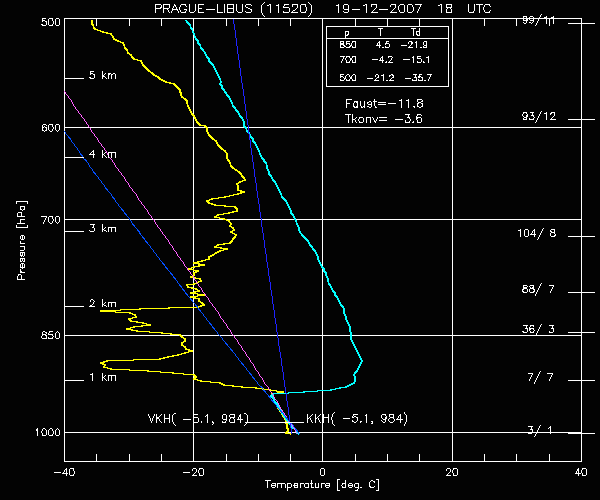

Co dodat? Snad jen to, že tohle plechové nebe trvalo v mé nadmořské výšce asi 2h. Dělal jsem taky například OH1ND na 70cm, jen abych ho pozdravil, signál 59+40dB a Juha lituje, že nemá na 23cm alespoň nějakých 5W, určitě by to prošlo! Žádná sranda ale netrvá věčně, takže signály jsou slabší a slabší. Nedaří se mi udělat na 70cm „ani“ ES5PC z KO38, který mě bere solidně 519. Zatím ale na DX clusteru se objevuje EW6FS že je ready na 70cm .Chvilka napětí, tečka sem, čárka tam _ _ …  …_ _ a je to doma [MP3], ano KO35 70cm, 35 DXCC země, sice jen 519, ale prošlo to. Lituji jenom toho, že nebyl na bandu před 2 hodinami, mohl bych ho udělat i na 23cm.

Do půlnoci dělám ještě několik LA, OZ a SM6 na 2m i na 70cm, což zvláště pak na 70cm má za následek rapidní nárůst nových kostek (TNX LA2PHA!). O půlnoci dělám ještě na 2m GM0TGE.




Date      Time   Freq.   Call      Sent    Rcvd    Loc     QRB
==============================================================
20.12.07  00:00  4322??  OK1MG     59      59      JO70BD   24
20.12.07  00:09  144194  GM0TGE    59      59      IO87TF 1358
20.12.07  10:48  144290  OZ1GML    59      59      JO55VC  581
20.12.07  19:47  144332  SM7XWM    59      59      JO86AJ  704
20.12.07  20:11  144190  LA8NK     59      55      JO48KM 1000
20.12.07  20:21  144247  LA8OKA/P  59      57      JO59JX 1119
20.12.07  21:27  432245  SM6ENG    55      53      JO67CS  861
20.12.07  23:18  144309  LA8WF     59      56      JO59GV 1114
20.12.07  23:47  144260  MM3ERP    57      57      IO87RJ 1376

Čtvrtek 20.prosince – tropo do Norska a Skotska trvá

Norský maják LA8VHF pořád hraje solidních S9, stejně tak už slyším i GB3ANG, bohužel, na bandu se to moc neprojevuje, na 2m je ještě řada pěkných stanic, LA8OKA/p vyjel na nějaké letiště a má na 2m myslím 2W do 4el Y, signál oboustraně 59, na 70cm to už ale tak dobře nechodí, potěší ale nový 70cm čtverec JO67 s SM6ENG a na 2m Patrick s 10W, MM3ERP. Na 70cm ale neprochází.

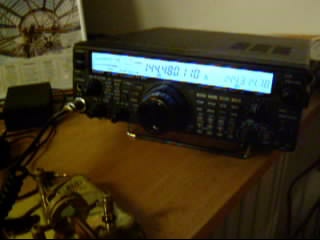

Když už mluvím o majáku LA8VHF, hrál velmi silně a tak jsem natočil krátké video (*.avi). V prvním videu je pohled na smetr a ve druhém jsem zapojil místo antény malou 30cm dlouhou pendrekovou antény používanou pro ručku na 70cm. Snímek jsem nestihl celý, ale přesto je v posledních 5 sekundách snímku norský maják na na náhražkovou anténu jasně slyšet. Bylo to skoro jak na KV :-)

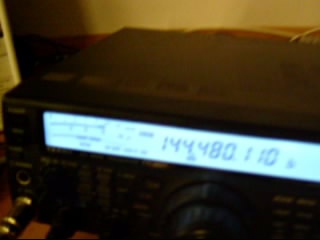

Video OK1TEH 144 MHz majáku LA8VHF JO48XX - 1025km

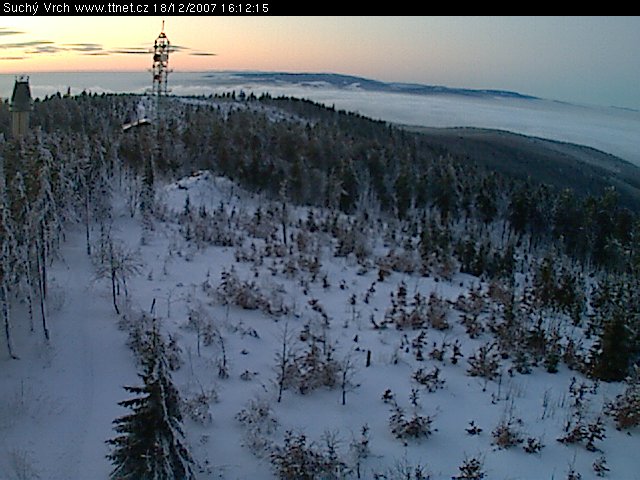

Takto vypadal pohled ze Suché hory

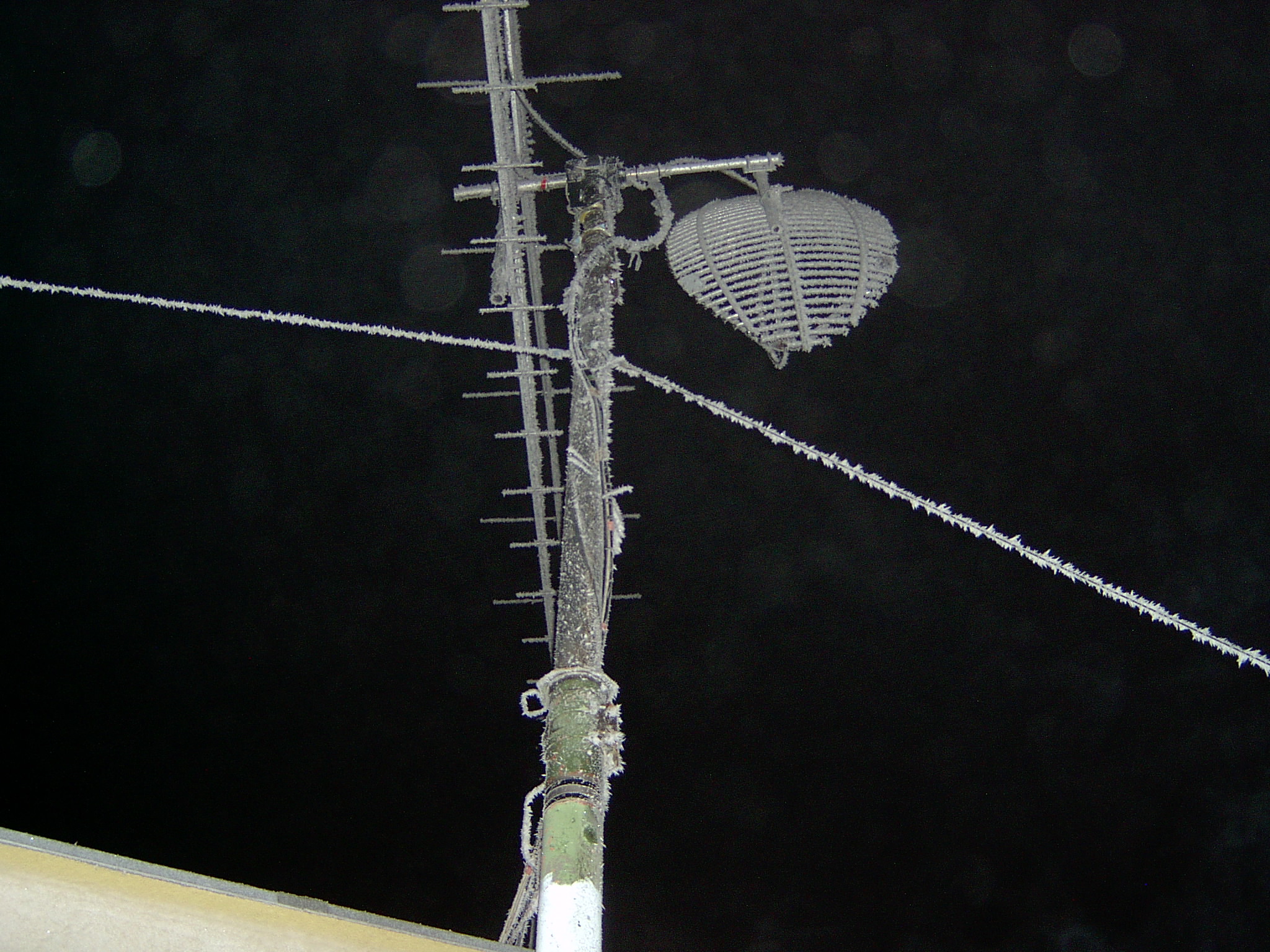

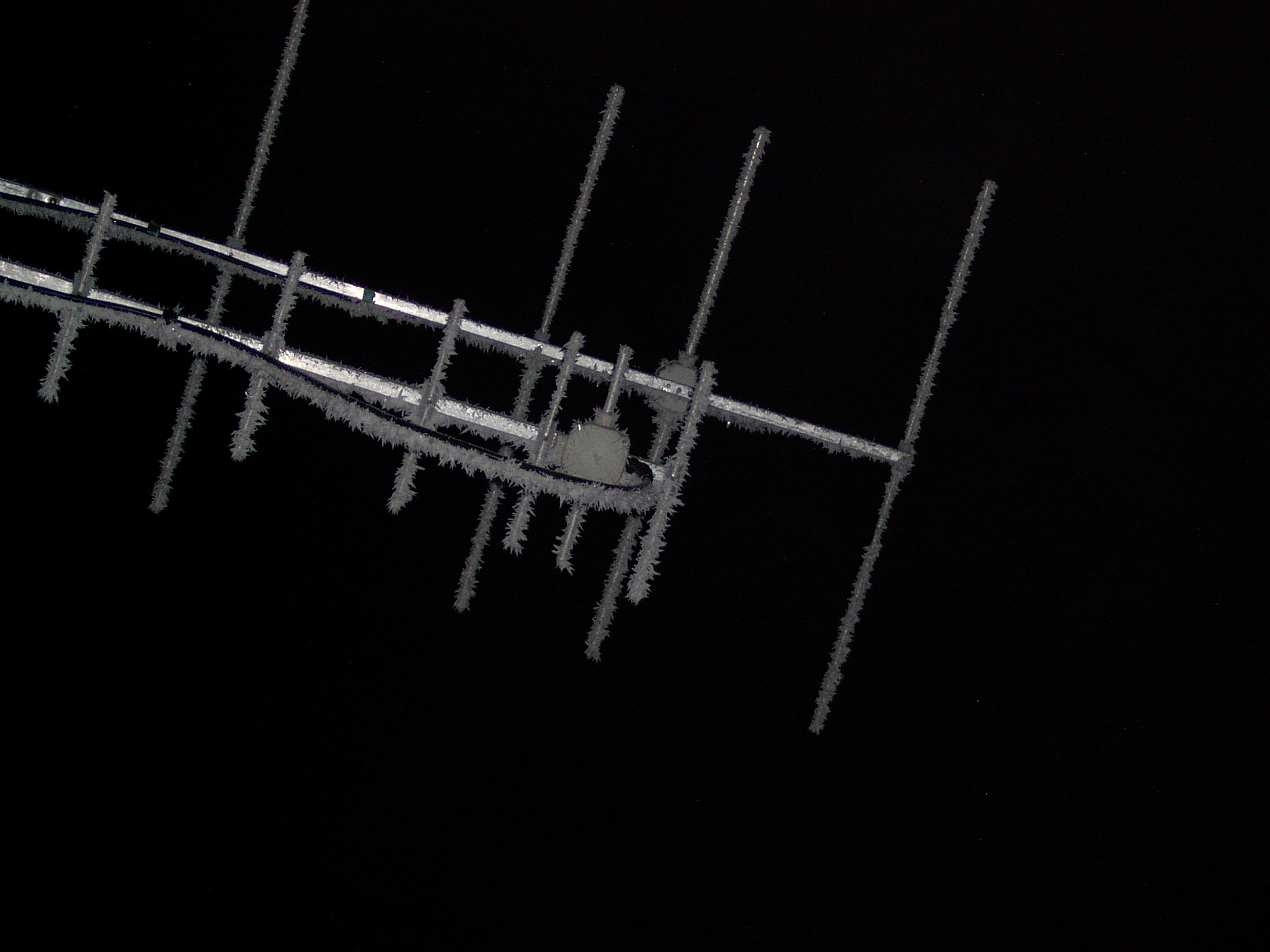

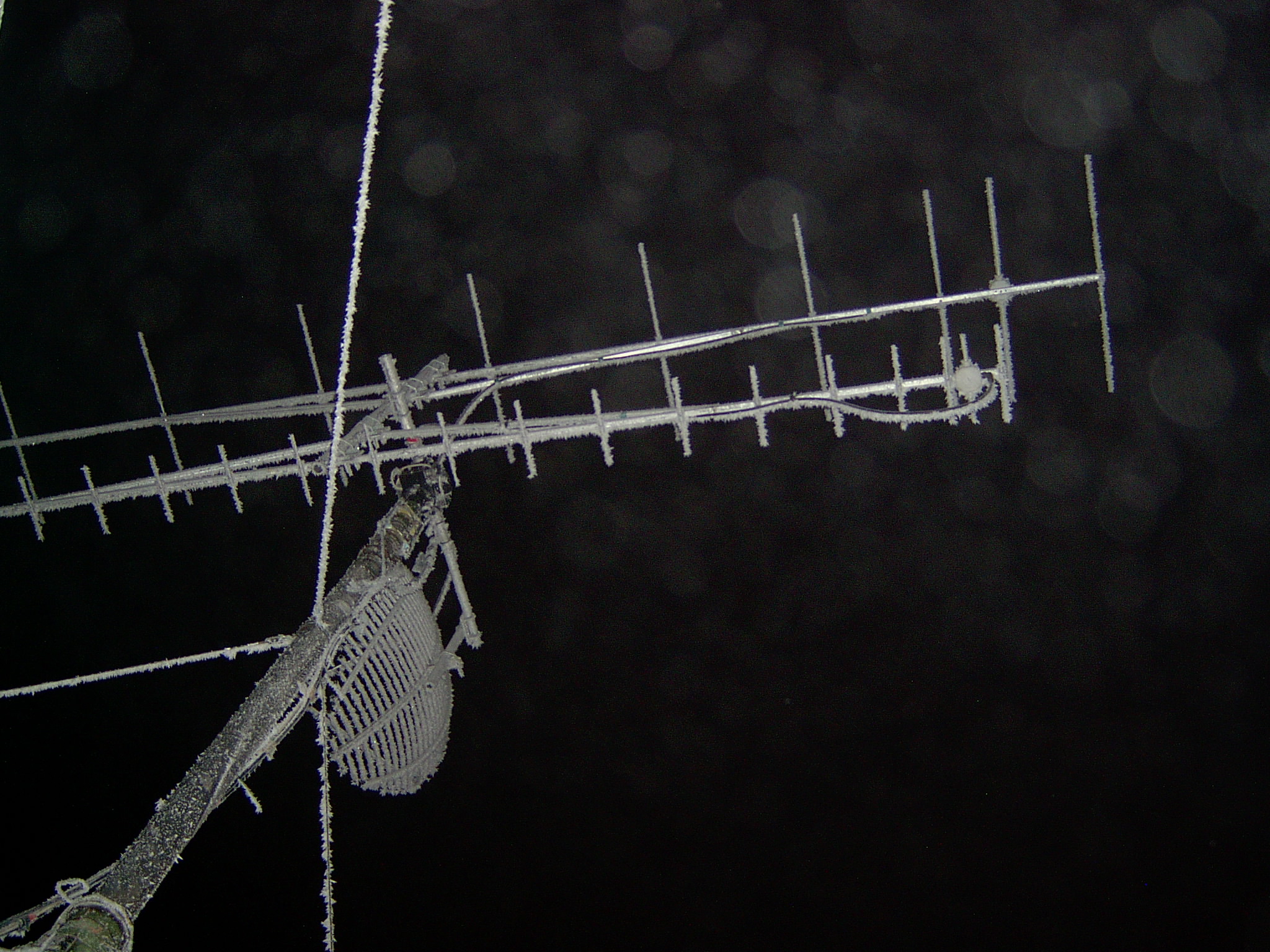

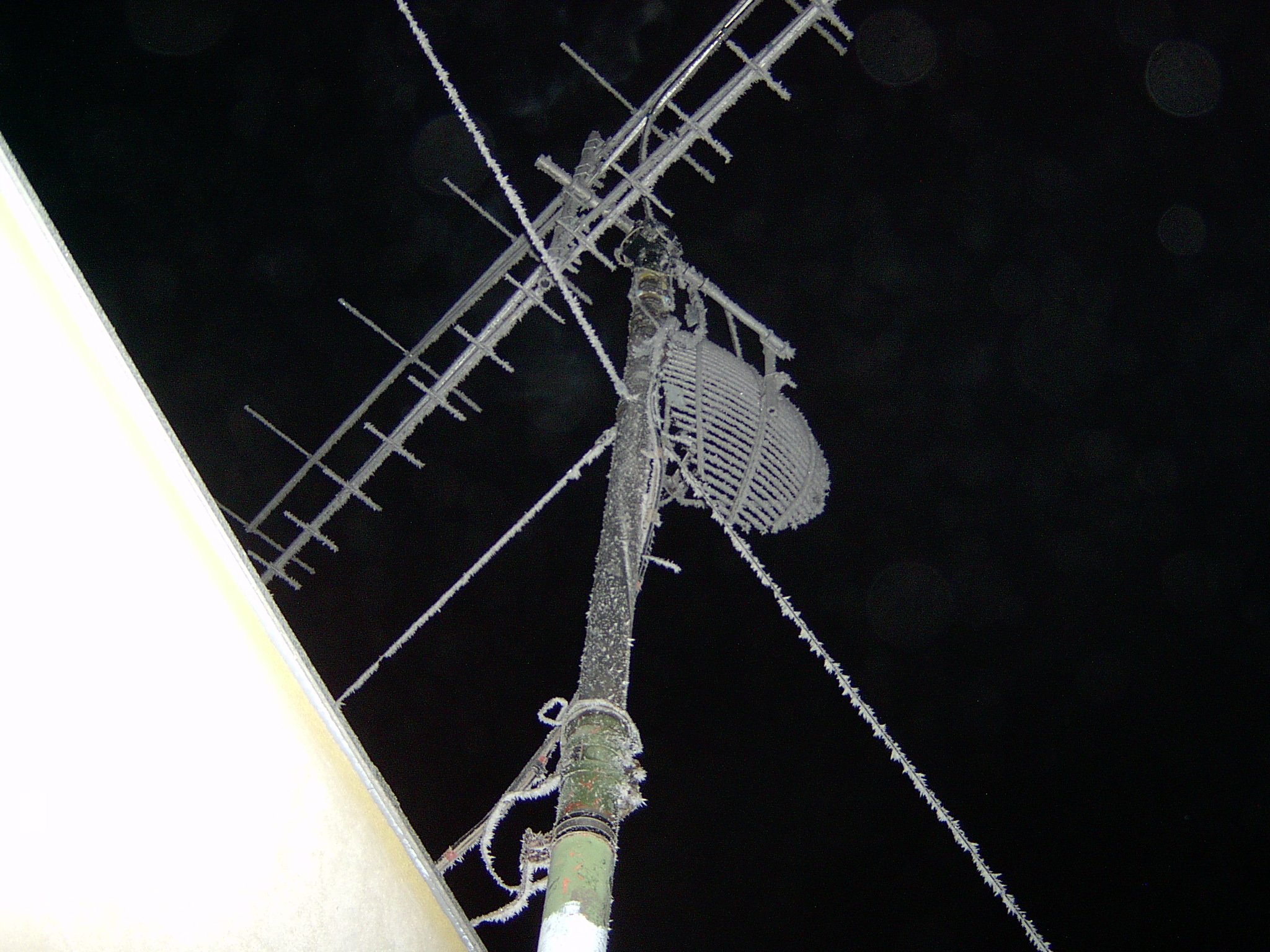

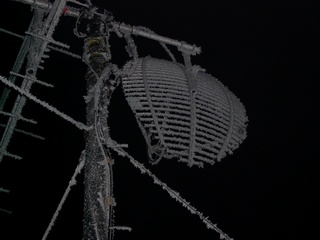

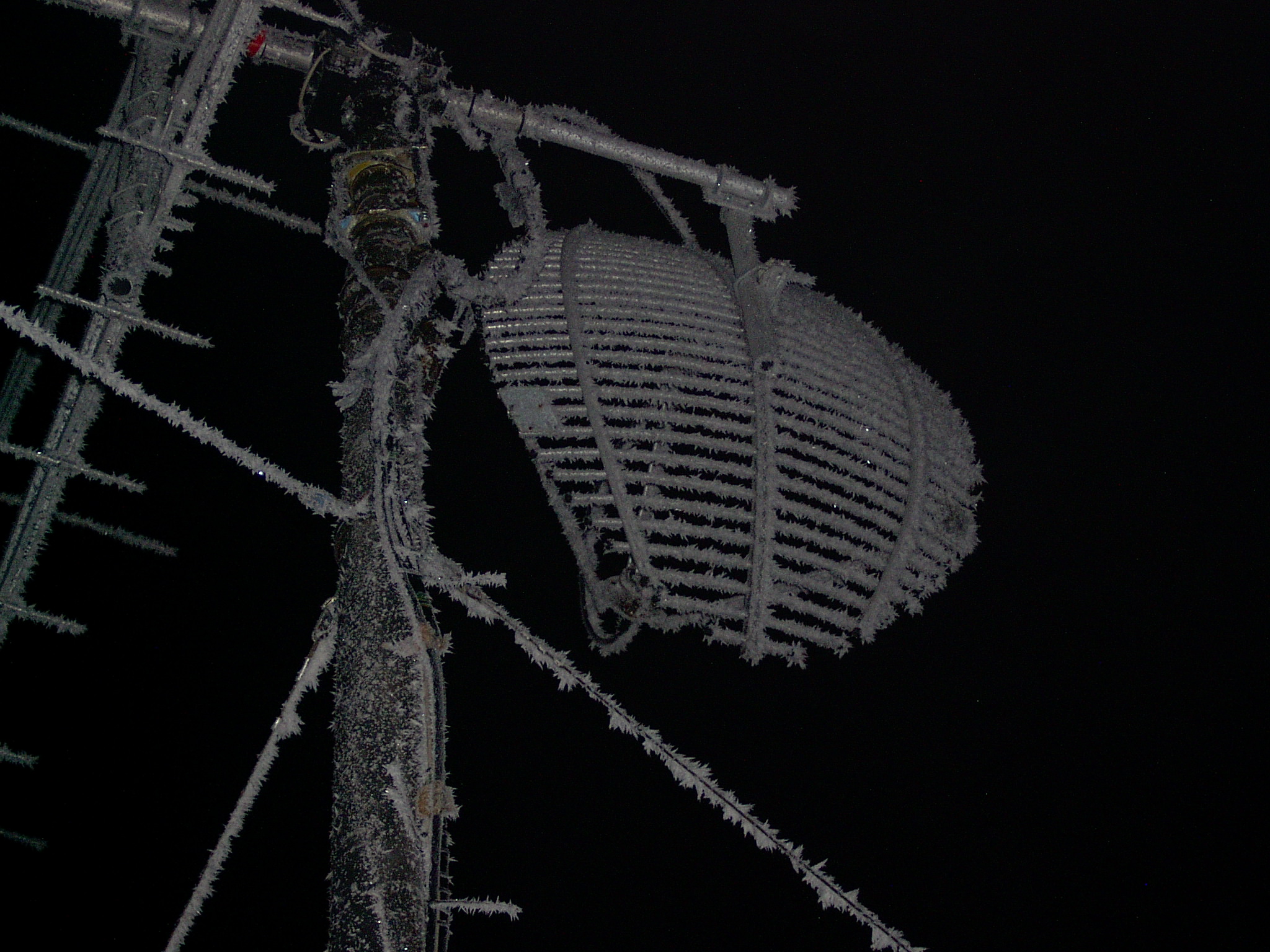

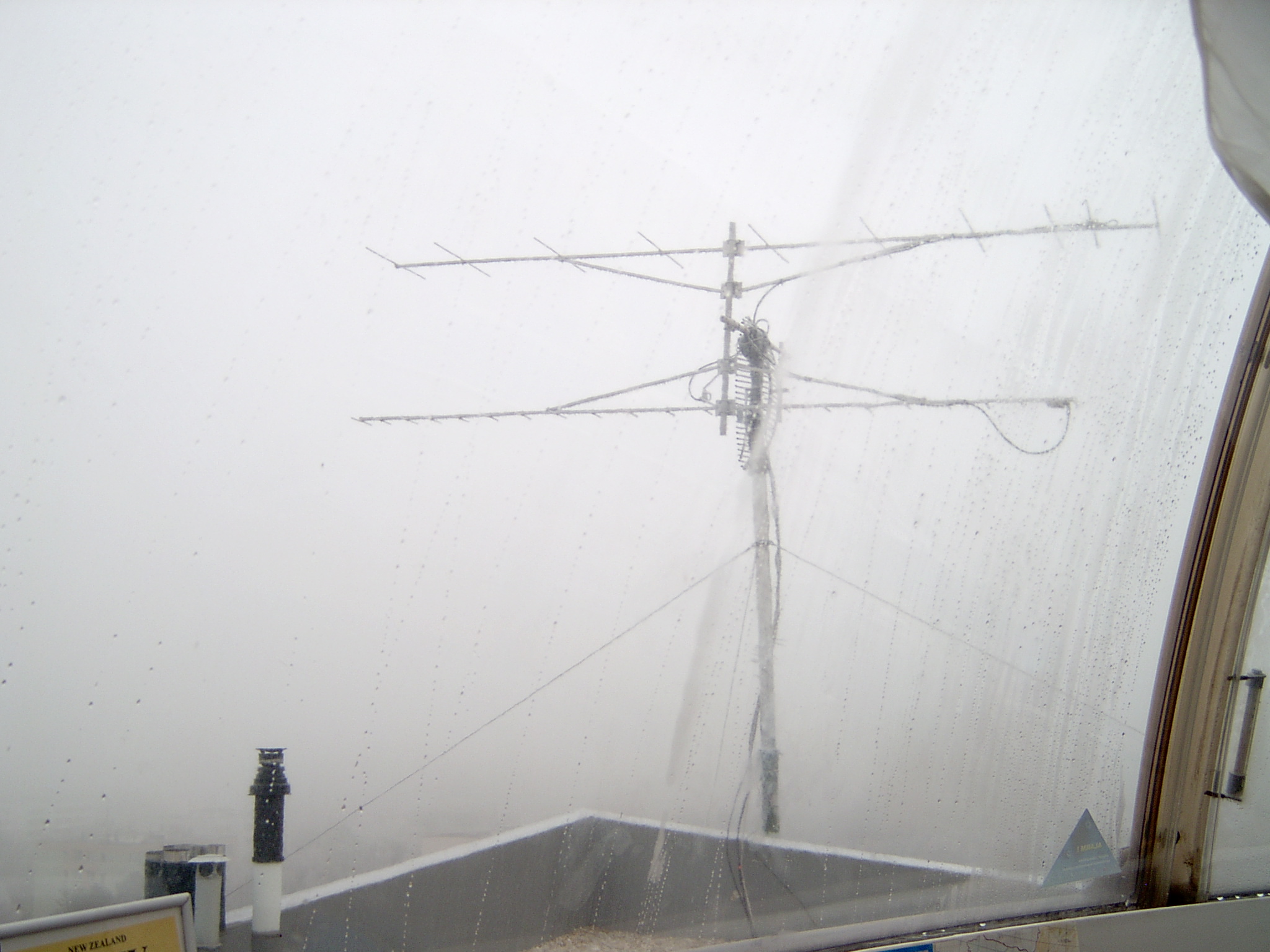

Fotky antén OK1TEH




Date      Time   Freq.   Call      Sent    Rcvd    Loc     QRB
==============================================================
21.12.07  01:27  144310  GM0TGE    519     519     IO87TF 1356
21.12.07  10:28  144290  DL4KUG    59      55      JO64PB  443
21.12.07  10:48  144290  SQ6VY     59      59      JO81MB  210
21.12.07  14:56  144290  OZ2PBS    57      57      JO55XJ  608
21.12.07  18:53  432200  SM1HOW    559     559     JO97GL  859
21.12.07  19:20  432195  YU1EV     59      57      KN04CN  757
21.12.07  19:26  432220  YU1JB     59      59+20   KN04GT  749
21.12.07  19:29 1296200  YU1JB     559 MP3 559     KN04GT  749
21.12.07  20:35  144232  SM1CIO    59+ MP3 56      JO97HR  887
21.12.07  20:59  432194  SP3MGM    559     559     JO73QE  344
21.12.07  21:37 1296230  DJ8MS     529     519     JO63CT  436
21.12.07  21:49  432190  SM7ATL    599 MP3 559     JO86EQ  739

Pátek 21. prosince – tropo je na ústupu, na scénu přichází YU na 23cm

Další den 21.12. sice dělám  SM1HOW na 70cm z Gotlandu, JO97, podmínky ale pomalu upadají, tropo se stáčí do YU, chodí to velmi dobře na krátké vzdálenosti a ve směru do YU podmínky postupně zaniknou. Na 70cm hrajou UFB HG3 majáky z JN96 59++++ a najednou dělám YU1JB. Jovan má i 23cm. Ano hádáte správně dělám ho na 23cm [MP3] na už celkem malou vzdálenost 760km jako novu zemi DXCC, KN04. Potěšil také Tor, DJ8MS na 23cm z JO63, což byl pro mě další nový čtverec :-) Stejně tak SM7ATL [MP3] na 70cm z JO86.

Když potom procházím záznamy z DX clusteru, všímám si, že běloruské stanice navazovaly QSO s německými stn přes QRP FM převaděč na 70cm umístěný na Fichtelbergu v JO60LK. Škoda, mohl jsem si udělat pod svojí značkou první převaděčové QSO :-))

Podle digizone.cz v ten samý den chodilo od nás pěkně tropo do YO,YU a HA. Právě z HA to bylo zřejmě ze stejného vysílače, jako jsem slyšel maják HG3BUA na 70cm z JN96 (cca 700m ASL). Velká škoda, že bylo těsně před Vánocemi a nevyjel na 23cm třeba někdo jako YO2IS.... Jak je vidno na následujících obrázcích, rumunská televize na 52.kanálu (=719 MHz) chodila velmi slušně:

Signál srbské TV Pink TV z vysílače Subotica zachycený v jihočeských Dačicích; foto Pavel Pokorný, CSDXC   Signál maďarské TV RTL KLUB na 53. kanále v jižních Čechách, foto Pavel Pokorný, CSDXC

"V jihočeských Dačicích, odkud je také jeden ze členů konference DX listy, hrály pro změnu signály z Rumunska. Na kanále 38 byla TVR2, ale také chorvatská HRT2. Rumunské vysílání se objevilo i na kanále 36 a 53."

Signál rumunské televize TVR1 na 52. kanále zachycený v jižních Čechách; foto Pavel Pokorný, CSDXC        Signál rumunské televize TVR2 na 36. kanále zachycený v jižních Čechách; foto Pavel Pokorný, CSDXC

Zdroj: http://www.digizone.cz/clanky/do-ceska-minuly-tyden-dorazily-signaly

Perfektní video natočené na Ještědu -  Východ slunce




Date      Time   Freq.   Call      Sent    Rcvd    Loc     QRB
==============================================================
22.12.07  11:07  432202  YU1EV     59+     59+20   KN04CN  757 22.12.07  13:19  432195  SP2QBQ    55      59      JO94BF  519
22.12.07  18:34  432190  9A4T      579     519     JN85WN  570

Sobota 22.prosince, poslední den tropa.

Z OK2 ještě stále chodí OY9JD (což znamená 5 dnů nonstop!!!) ale u nás v Čechách už přichází od JZ studená fronta. Ještě udělám na 70cm SP2QBQ z JO94, čímž uzavírám celkový počet kostek ze stálého QTH na 70cm na hodnotě 131 kousků a pro letošní rok je asi vymalováno, hi.

BTW příchod studené fronty a konec tropo podmínek lze vidět na následujícím obrázku dohlednosti nad Evropou. Studená fronta totiž "vyčistí" inverzní opar čímž se zvýší dohlednost (na mapě modrá barva).


Proč ale psát nějaké tropo reporty, když to na VKV kromě převaděčů jenom šumí, zvláště pak z domácího QTH...

 Od: OK1DOZ <ok1doz@seznam.cz> Komu: ok_list@crk.cz Předmět: Re: [ok_list] Re:[ok_list] RE: 5A Datum: 23.11. 2006, 11:31

Karle klidne poslouchej dal na KV. Na VKV se toho zase tolika oproti KV nenaucis. Ono hodne zalezi na QTH, jezdi se po kopcich a z domu se toho zase tolika neuslysi. Je to narocnejsi na vybaveni a tak si pockej az udelas zkousky na OK abys to vyuzil. Na KV si muzes poslouchat porad, vzdy se najde pasmo kde je co poslouchat. Na VKV tolika tech prilezitosti neni. Mimo zavody a par dni v roce kdy to chodi muzes poslouchat jen prevadece a majaky.

Od: OK1DOZ <ok1doz@seznam.cz> Komu: ok_list@crk.cz Předmět: Re: [ok_list] Vysvětlete Datum: 20.12. 2006, 13:35

...Na VKV to jen sumi a muze se poslouchat tak provoz na prevadecich a piskani majaku a cekat kdy se to nahodou parkrat do roka spusti. Ted je na VKV mrtva sezona a tak se holt necim clovek bavit musi......Nekdo si zavysila na KV, kdo to neumi si hleda zabavu v psani....

73 Beda OK1DOZ

73 a naslyšenou v roce 2008 se těší       Matěj, OK1TEH

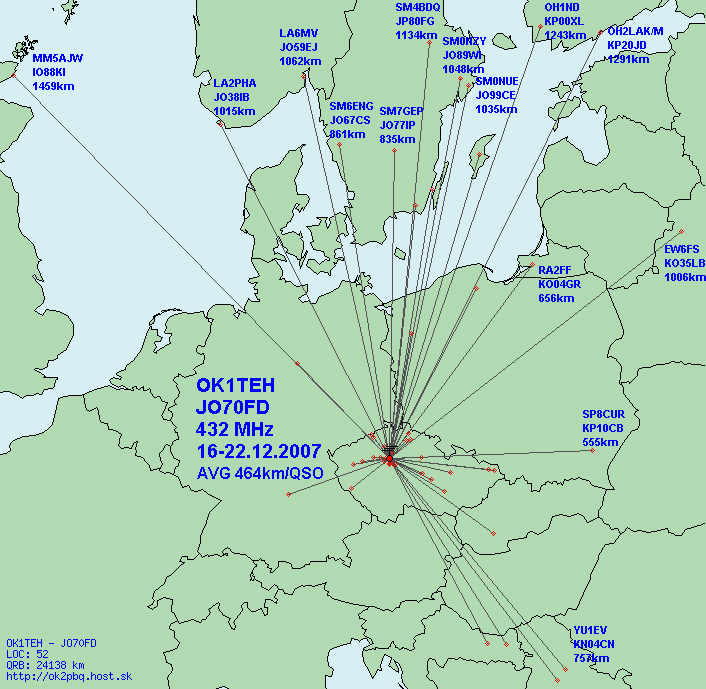

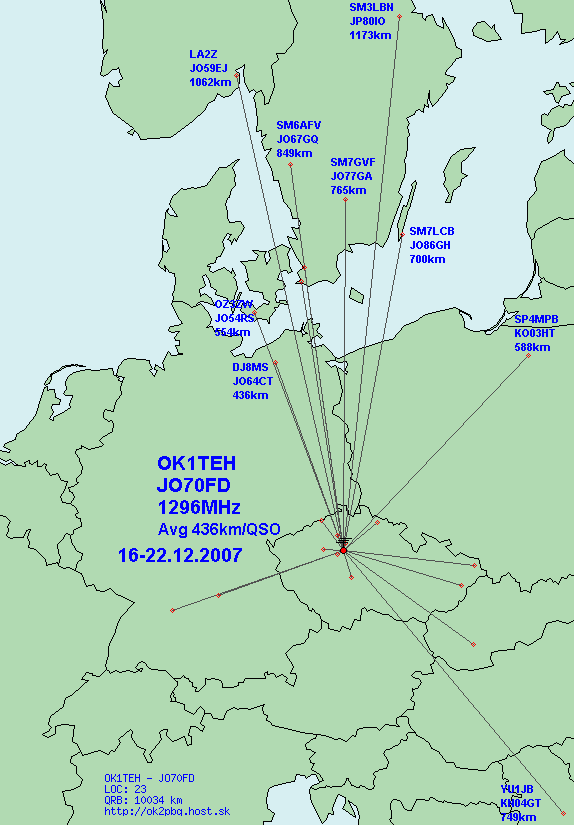

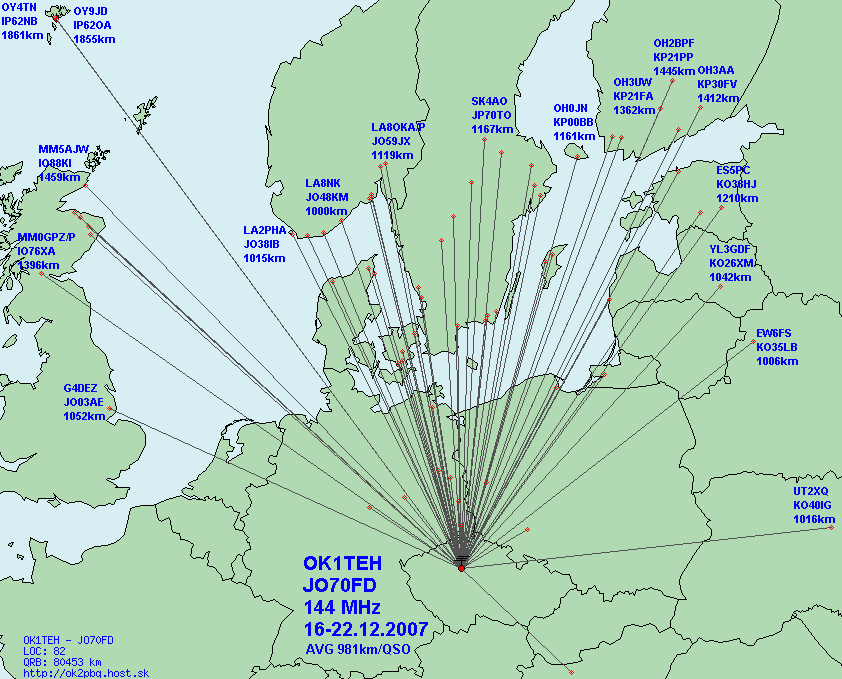

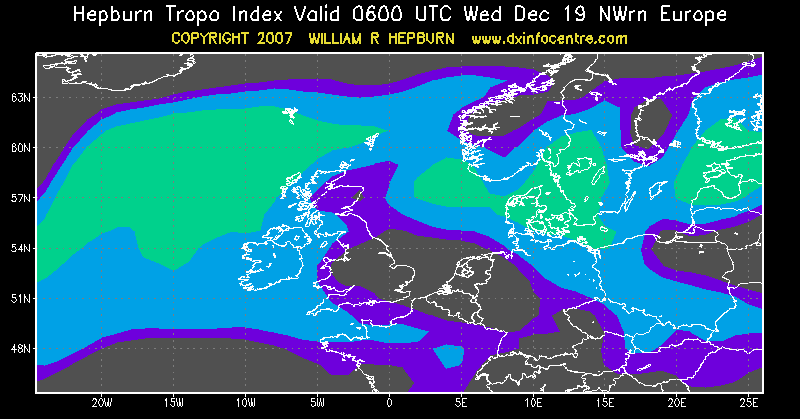

A na závěr ještě nezbytné mapy:
